D1800N40T VF
Active and preferred
RoHS対応
鉛フリー

D1800N40T VF

4000 V rectifier diode disc
データシート

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

D1800N40T VF
D1800N40T VF
データシート

製品仕様情報

  • I(FSM) (最大)
    27500 A
  • IFAVM/TC [A/°C] (@180° el sin)
    1800/100
  • IFAVM/Tc
    1800/100 (180 ° el sin)
  • IFSM [A] (@10ms, Tvj max)
    27500
  • rT [mΩ] (@Tvj max) (最大)
    0.25
  • RthJC [K/kW] (@180° el sin) (最大)
    16.9
  • Tvj [°C] (最大)
    160
  • VF/IF [V/kA] (@Tvj max)
    2.82/7.4
  • VRRM [V]
    4000
  • VRRM (最大)
    4000 V
  • VT0 [V] (@Tvj max) (最大)
    0.85
  • ∫I2dt [A²s · 103] (@10ms, Tvj max)
    3781
  • クランプ力 [kn] 範囲
    24～60
  • コンフィギュレーション
    Rectifier Diodes
  • パッケージ
    Disc dia 75mm height 26mm / Ceramic
推奨
OPN
D1800N40TVFXPSA1
製品ステータス active and preferred
インフィニオン パッケージ BG-D7526K-1
パッケージ名 N/A
梱包サイズ 4
梱包形態 TRAY
MSL (湿度感受性レベル) NA
防湿梱包 NON DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS対応 Yes
Infineon stock last updated:

製品ステータス
Active
インフィニオン パッケージ BG-D7526K-1
パッケージ名 -
梱包サイズ 4
梱包形態 TRAY
MSL (湿度感受性レベル) NA
防湿梱包 NON DRY
鉛フリー
ハロゲンフリー
RoHS準拠

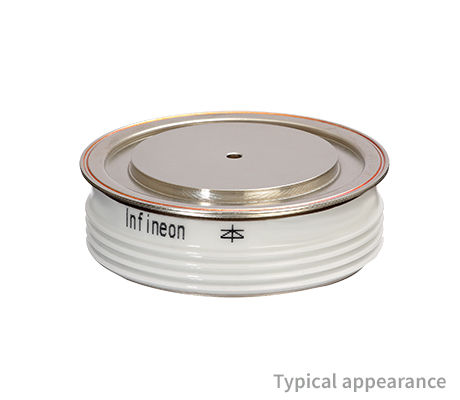

Rectifier Diode 4000 V, 1800 A with 75 mm diameter in a ceramic housing.

特長

  • Full blocking capability 50/60 Hz*
  • High DC blocking stability
  • High surge current capability
  • Hermeticaly sealed ceramic package
  • High case non-rupture current
  • *over a wide temperature range

アプリケーション

中電圧 (MV) ドライブ
