CYW55572

Wi-Fi 6 2x2 dual-band and Bluetooth® 6.0 Combo IC
データシート
パッケージ
ボード

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

CYW55572
CYW55572
データシート

Product details

  • 15年寿命
    Yes
  • Bluetoothインターフェース
    UART/PCM/I2S
  • Bluetooth仕様
    Bluetooth 6.0
  • CPU
    N/A
  • Currently planned availability until at least
    01-01-2038
  • GPIO
    15
  • ROM
    2000 KB
  • SRAM
    512 kByte
  • Wi-Fi Bandwidth
    40 MHz
  • WI-FIインターフェース
    SDIO/PCIe
  • Wi-Fiバンド
    2.4GHz, 5GHz
  • Wi-Fi仕様
    Wi-Fi 6 (802.11ax)
  • アンテナ構成
    2x2
  • オペレーティング システムのサポート
    Linux, Android
  • コア
    Cortex-M33
  • パッケージ
    WLBGA-225, FCFBGA-289, WLCSP-486
  • パートナー モジュール
    Y
  • ピッチ
    0.2 mm, 0.35 mm, 0.65 mm
  • ファミリー
    AIROC™ Wi-Fi + Bluetooth® Combos
  • メモリ
    N/A
  • 動作温度
    -40 °C to 85 °C
  • 動作電圧
    3 V to 4.8 V
  • 寸法
    5.3 x 5.7 mm, 5.32 x 5.67 mm, 12 x 12 mm
  • 寿命 - 拡張寿命
    No
  • 発売日
    2023
  • 製品の説明
    Wi-Fi 6 Combo
推奨
OPN
CYW55572MIFFBGT CYW55572MIWBGT CYW55572MIUBGT
製品ステータス active and preferred active and preferred active and preferred
インフィニオンパッケージ
PG-TF2BGA-289
SG-XFWLB-486 SG-UFWLB-225
パッケージ名 FCFBGA-289 (002-29083) WLCSP-486 (002-29726) WLBGA-225 (002-36128)
包装サイズ 1500 5000 5000
包装形態 TAPE & REEL TAPE & REEL TAPE & REEL
水分レベル 3 1 1
モイスチャーパッキン DRY NON DRY NON DRY
鉛フリー No No Yes
ハロゲンフリー No No Yes
RoHS準拠 Yes Yes Yes
Infineon stock last updated:

製品ステータス
Active
インフィニオンパッケージ
PG-TF2BGA-289
パッケージ名 FCFBGA-289 (002-29083)
包装サイズ 1500
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応

製品ステータス
Active
インフィニオンパッケージ SG-XFWLB-486
パッケージ名 WLCSP-486 (002-29726)
包装サイズ 5000
包装形態 TAPE & REEL
水分レベル 1
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応

製品ステータス
Active
インフィニオンパッケージ SG-UFWLB-225
パッケージ名 WLBGA-225 (002-36128)
包装サイズ 5000
包装形態 TAPE & REEL
水分レベル 1
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
AIROC™ CYW55572は、インフィニオンのWi-Fi 6およびBluetooth® 5.3 SoCファミリーの一部です。この高度に統合されたソリューションは、デュアルバンド Wi-Fi 6 (2.4G、5G) 2x2 MIMO をサポートします。混雑したネットワーク環境での優れたビデオ/オーディオストリーミングとシームレスなゲーム体験を提供し、範囲とカバレッジを大幅に向上させると同時に、総部品コストとボードスペースを削減します。

機能

  • Wi-Fi 6、デュアルバンド、2x2 MIMO
  • 20/40/80 MHz、最大 1.2 Gbps PHY
  • レート OFDMA、MU-MIMO、TWT、DCM
  • 拡張範囲、pwr & ネットワーク効率 >
  • security protection
  • Smart coexistence
  • Temperature: -40°C〜85°C
  • Bluetooth® 5.3、デュアルモード動作
  • LEオーディオ、Auracast付き、LE-2M、LR、Adv Ext
  • Bluetooth 20dbm/13dbm/0 dbm

利点

  • Wi-Fi 6/6e
  • ネットワーク効率の最大化
  • 拡張エッジAI+IoTデバイス機能
  • 高品質のBluetooth® LEオーディオ
  • マルチレイヤーセキュリティ保護
  • 市場投入までの時間を短縮
  • 開発コストの削減

図

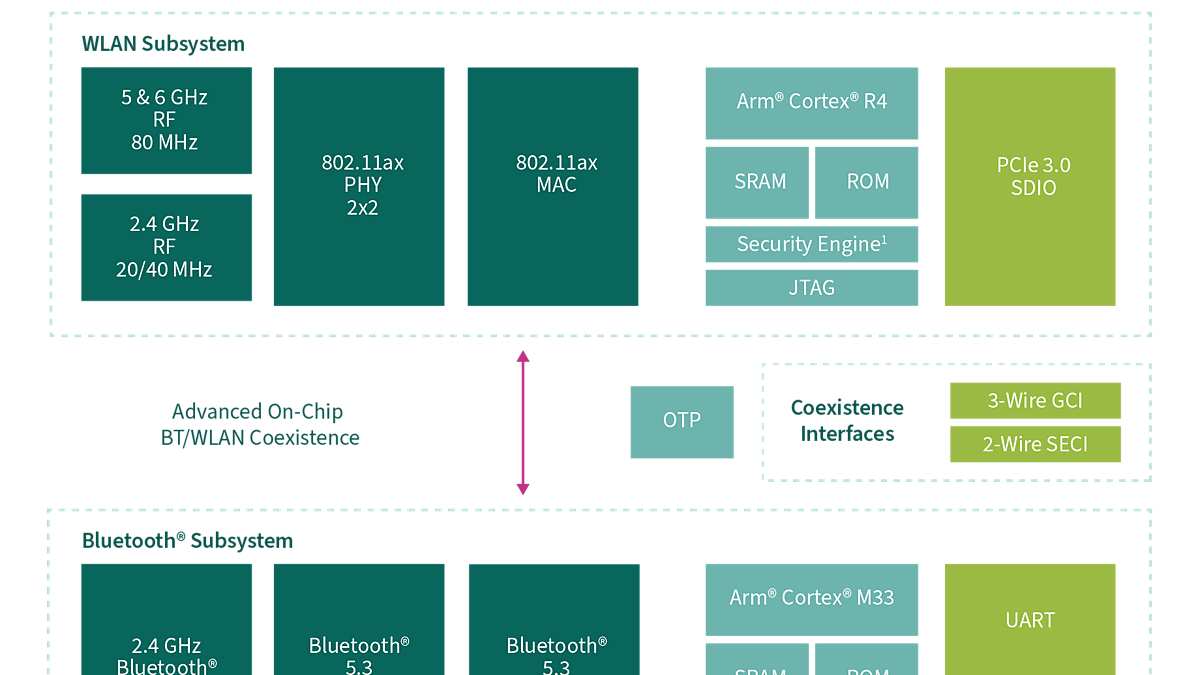

CYW55572_3-Block-Diagram
CYW55572_3-Block-Diagram
CYW55572_3-Block-Diagram CYW55572_3-Block-Diagram CYW55572_3-Block-Diagram
×
