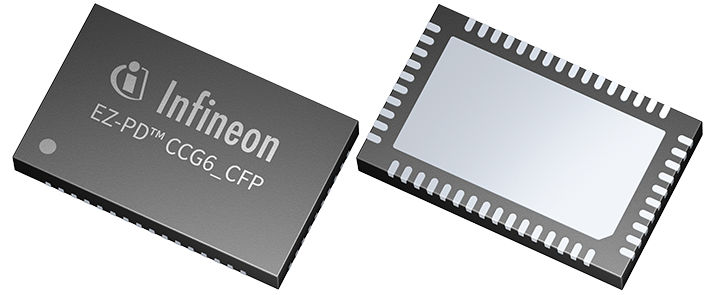

CYPD6129-52LQXI

新規
USB-C power delivery solution for PC Host SPR (up to 20 V)
データシート
パッケージ

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

CYPD6129-52LQXI
CYPD6129-52LQXI
データシート

Product details

  • # of ports
    Single
  • GPIOs
    20
  • SRAM
    16 kByte
  • USB Standard
    USB-PD 3.0
  • VBUS Short Protection
    Y
  • VCONN FET
    Y
  • Applications
    Desktops, Notebooks
  • Software Tools
    ModusToolbox™
  • Package Type
    52-pin QFN
  • Family
    EZ-PD™ CCG6 CFP
  • Flash
    128 kByte
  • Processor Type
    Arm® Cortex® M0+
  • Protection features (OVP, OCP, SCP and ESD)
    Y
  • Operating Temperature
    -40 °C to 70 °C
  • Operating Voltage
    2.7 V to 21.5 V
  • Temperature grade
    Industrial
  • Product Description
    Single-port USB-C Power Delivery (PD) controller, Single port Type-C controller
  • Product Category
    PD controllers
推奨
OPN
CYPD612952LQXIXQLA1
製品ステータス active and preferred
インフィニオンパッケージ
PG-VQFN-52
パッケージ名 QFN-52 (002-37974)
包装サイズ 3640
包装形態 TRAY
水分レベル 3
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス
Active
インフィニオンパッケージ
PG-VQFN-52
パッケージ名 QFN-52 (002-37974)
包装サイズ 3640
包装形態 TRAY
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EZ-PD™ CCG6_CFP is a single-port USB-C and Power Delivery controller which provides a complete USB Type-C and USB Power Delivery port control solution for DRP host platforms. CCG6_CFP devices are available in a 52-lead QFN package that is compliant with the common footprint package.

機能

  • USB Type-C and Power Delivery 20 V
  • Thunderbolt, DisplayPort Alternate Mode
  • 32-bit, 48 MHz Arm® Cortex®-M0 Plus
  • Integrated load switch 5 V/3 A
  • VBUS Fault OVP, OCP, RCP and OTP
  • Integrated 3:1 SBU Muxes
  • 20 GPIOs
  • 3x I²C
  • HW Authentication
  • 52-QFN, 5x8 mm, 0.4 mm pitch

利点

  • Integrated Single port USB PD controller
  • Ideal for DRP solution
