CTRX8188F
新規
お問い合わせください
RoHS対応
鉛フリー

CTRX8188F

新規

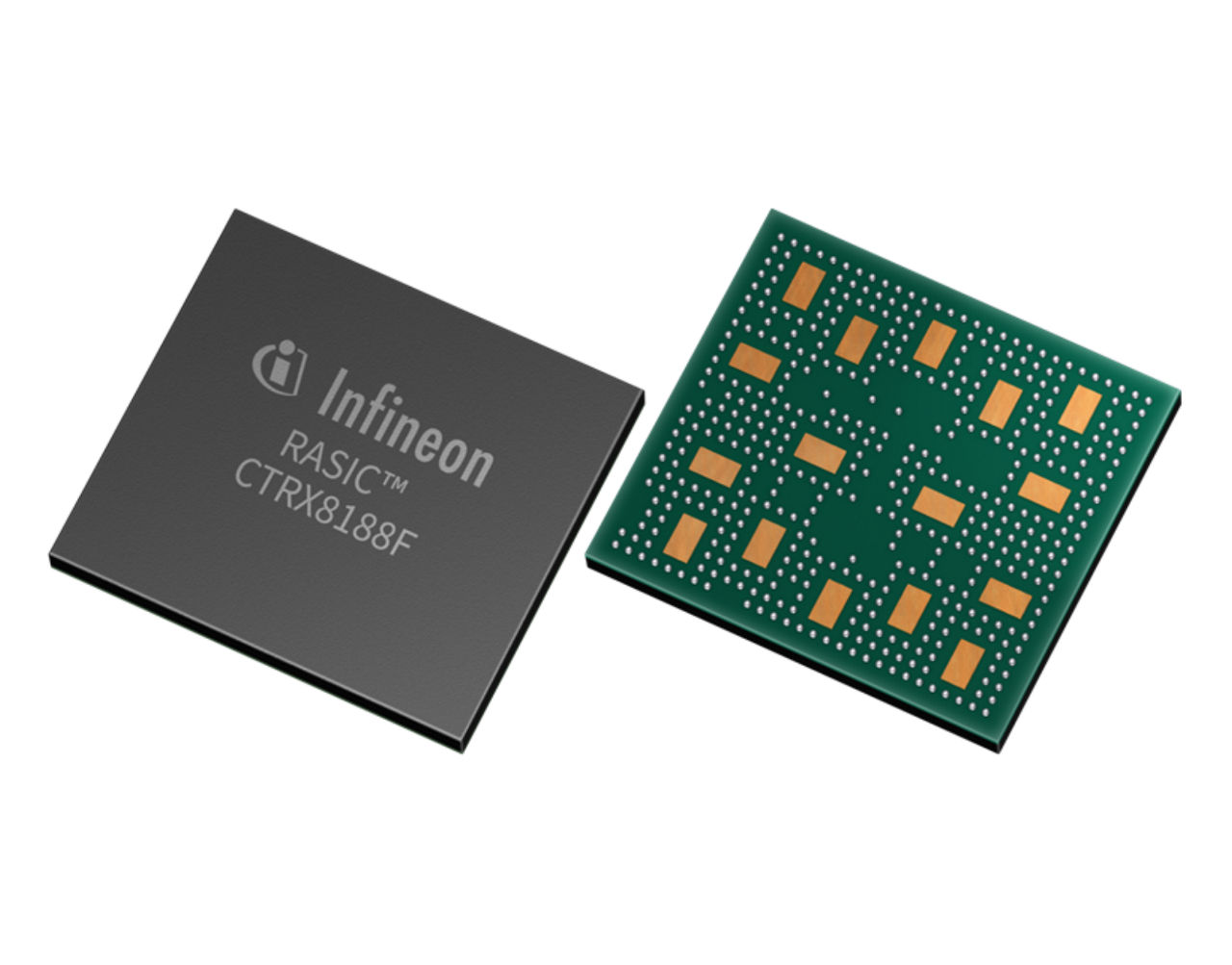

RASIC™ 76～81 GHzレーダーMMIC (アンテナフィード一体化パッケージ)
データシート

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

CTRX8188F
CTRX8188F
データシート

製品仕様情報

  • Rxアンテナの数
    8
  • Txアンテナの数
    8
  • アンテナ
    External
  • ファミリー
    77/79 GHz radar sensors
  • 周波数
    76 GHz to 81 GHz
  • 対象アプリケーション
    Front Imaging Radar, Automatic Emergency Braking (AEB), Highway Assist/Pilot including Adaptive Cruise Control (ACC), Lane-Change Assistant (LCA), Traffic Jam Assist/Pilot (TJA)
  • 温度範囲
    -40 to +135°C
  • 認定
    Automotive
OPN
CTRX8188FXUMA1
製品ステータス on request
インフィニオン パッケージ PG-TF2BGA-457
パッケージ名 S3O8
梱包サイズ 1500
梱包形態 TAPE & REEL
MSL (湿度感受性レベル) 3
防湿梱包 DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS対応 Yes
Infineon stock last updated:

製品ステータス on request
インフィニオン パッケージ PG-TF2BGA-457
パッケージ名 S3O8
梱包サイズ 1500
梱包形態 TAPE & REEL
MSL (湿度感受性レベル) 3
防湿梱包 DRY
鉛フリー
ハロゲンフリー
RoHS準拠
インフィニオンのRASIC™ CTRX8188Fは、L2+ からL4の自動運転向けの最先端28 nm 4Dイメージング レーダーMMICです。優れたSNRにより、8T8R構成で最大380 mの距離にある車両や交通弱者を検出できます。システムコストの低減に最適化されたCTRX8188Fは、デバイスのカスケード接続、低コストの導波管アンテナに対応し、複雑な波形に対応する柔軟なデジタルPLLを搭載しています。さらに、業界トップクラスのフライバック時間 (< 1 µs) を実現しています。

特長

  • デジタルPLL (位相同期ループ)
  • スタンドアロン動作およびカスケード接続動作
  • ISO 26262準拠 (ASIL Bまで)
  • 26 GHzで14 dBのLOリンク バジェット
  • 最大4096個のランプ セットを備えたシーケンサ
  • 64 kBメモリ
  • LVDSおよびCSI-2インターフェース
  • AEC-Q100グレード1認定
  • 1 µs未満のフライバック時間
  • 4 GHz帯域幅
  • 400 MHz/µsのランプ スロープ
  • 50 MHz ADC
  • DDM向けの柔軟な位相構成

利点

  • 76～81 GHzの周波数範囲で動作
  • 柔軟なレーダー周波数ランプに対応
  • 複雑なレーダー システムに対してコスト効率に優れています
  • 車載グレードのTF2BGAパッケージ
  • 車載RF認定要件を満たしています
  • 最大48T48Rのアンテナ アレイに対応
