BTS7008-1EPZ

The BTS7008-1EPZ is a Smart High-Side Power Switch, providing protection functions and diagnosis
データシート
パッケージ
ボード

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

BTS7008-1EPZ
BTS7008-1EPZ
データシート

Product details

  • Currently planned availability until at least
    2039
  • IL公称電流 (@ TA = 85°C)
    10 A
  • RDS (on) (@ Tj = 25°C)
    9 mΩ
  • RDS (on) (@ Tj = 150°C) max
    16 mΩ
  • toff (Turn OFF time) max
    100 µs
  • ton (Turn ON time) max
    110 µs
  • イリノイ (Short Circuit Current)
    88 A
  • チャネル
    1
  • ファミリー
    PROFET™ +2 12V
  • 低電圧復帰遅延
    Yes
  • 分類
    ISO 26262-ready
  • 動作温度
    -40 °C to 175 °C
  • 実装
    SMT
  • 推奨動作電圧
    3.1 V to 28 V
  • 診断
    Sense
  • 認定
    Automotive
  • 認証
    ISO 26262-ready
  • 負荷電流
    11 A
  • 電流制限
    65 A to 85 A
推奨
OPN
BTS70081EPZXUMA1
製品ステータス active and preferred
インフィニオンパッケージ
PG-TSDSO-14
パッケージ名 N/A
包装サイズ 3000
包装形態 TAPE & REEL
水分レベル 2a
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス
Active
インフィニオンパッケージ
PG-TSDSO-14
パッケージ名 -
包装サイズ 3000
包装形態 TAPE & REEL
水分レベル 2a
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
The device is suitable for applications with extended or/and high temperature mission profiles.

機能

  • High-Side Switch with Diagnosis&Embedded
  • Part of PROFET™+2 12V Family
  • Reverse ON for low power dissipation
  • Green Product (RoHS compliant)
  • Grade0 Qualified automotive applications
  • Temp Limitation with Controlled Restart
  • Temp Limitation with Controlled Restart
  • Undervoltage shutdown
  • OverV protection with extern components
  • Proportional load current sense
  • Open Load in ON and OFF state
  • Short circuit to ground and battery

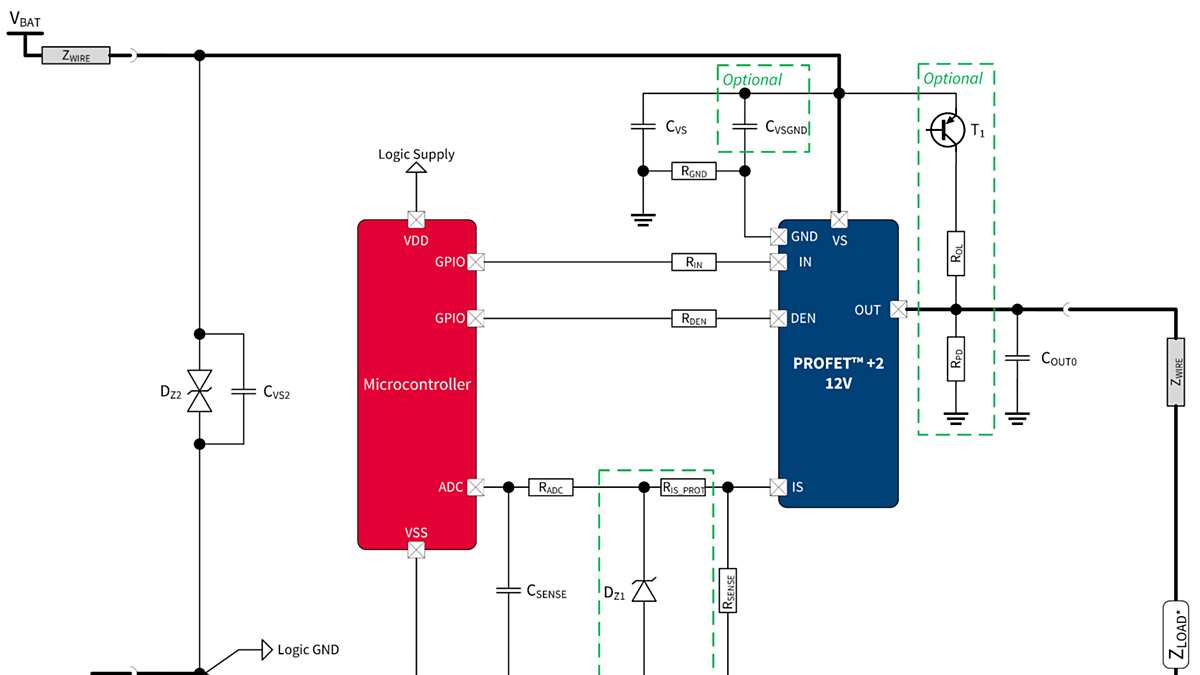

図

BTS7008-1EPZ
BTS7008-1EPZ
BTS7008-1EPZ BTS7008-1EPZ BTS7008-1EPZ
×
