BTS50025-1TEA

BTS50025-1TEA is a 2.5 mΩ single channel Smart High-Side Power Switch, embedded in a PG-TO-252-5-11 package, with protective functions & diagnosis
データシート
パッケージ
ボード
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

BTS50025-1TEA
BTS50025-1TEA
EA.
データシート

Product details

  • Currently planned availability until at least
    2035
  • RDS (on) (@ Tj = 25°C)
    2.7 mΩ
  • toff (Turn OFF time) max
    450 µs
  • ton (Turn ON time) max
    250 µs
  • イリノイ (Short Circuit Current)
    60 A
  • チャネルあたりの公称負荷電流
    26 A
  • チャネル
    1
  • ファミリー
    Power PROFET™ 12V
  • 動作温度
    -40 °C to 150 °C
  • 実装
    SMD
  • 推奨動作電圧
    3.1 V to 27 V
  • 診断
    Sense
  • 認定
    Automotive
  • 負荷電流
    26 A
推奨
OPN
BTS500251TEAAUMA1
製品ステータス active and preferred
インフィニオンパッケージ
PG-TO252-5
パッケージ名 N/A
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー No
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
PG-TO252-5
パッケージ名 -
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
It features Reverse ON functionality protecting the device in reverse polarity condition (reverse battery). The power transistor is built by an N-channel MOSFET with charge pump. It is specially designed to drive high current nominal loads up to 24 A, for application like heaters, glow plugs, fan and pump in the harsh automotive environment.

機能

  • Proportional load current sense
  • Short circuit /Overtemperature detection
  • Latched status after event
  • Reverse battery protection
  • Short circuit protection with latch
  • Overtemperature protection with latch
  • Enhanced short circuit operation
  • Smart clamping protection function

利点

  • Lowest Rdson HSS in DPAK
  • High inrush capability
  • best in class of current sense accuracy

図

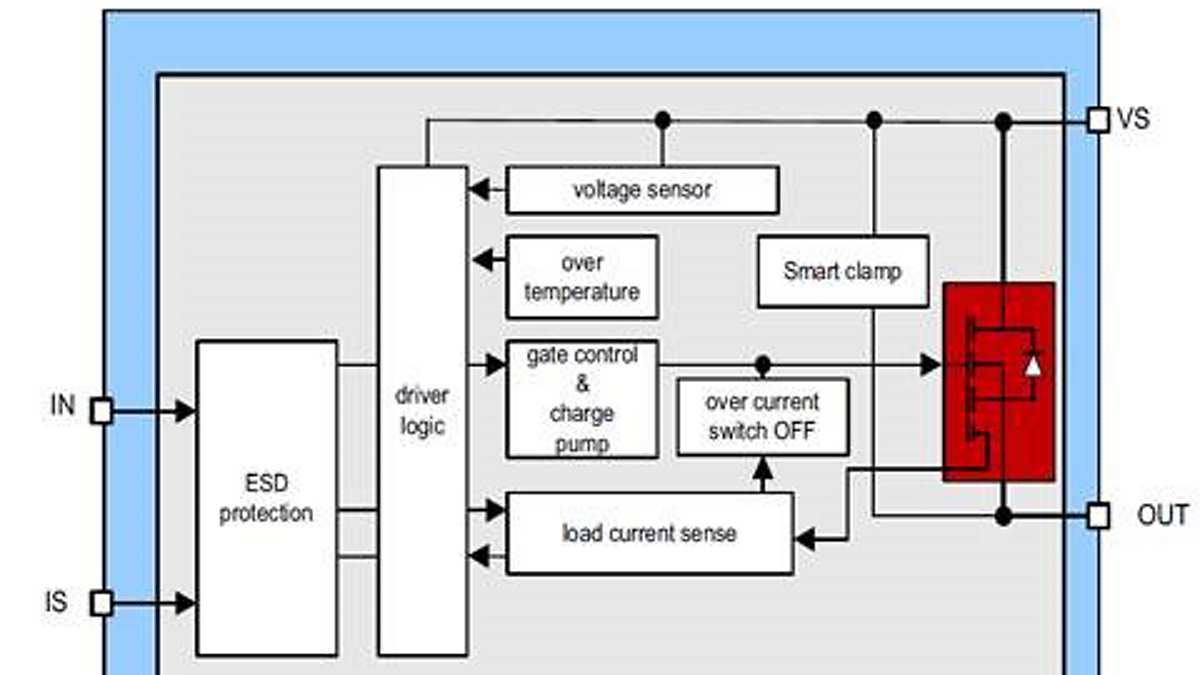

BTS50025-1TEA_Blogdiagram
BTS50025-1TEA_Blogdiagram
BTS50025-1TEA_Blogdiagram BTS50025-1TEA_Blogdiagram BTS50025-1TEA_Blogdiagram
×
