BTS50010-1TAE

The BTS50010-1TAE is a smart high-side switch designed to drive currents up to 40A DC in 12V systems
データシート
パッケージ
ボード
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

BTS50010-1TAE
BTS50010-1TAE
EA.
データシート

Product details

  • Currently planned availability until at least
    2033
  • Ptot max
    200 W
  • RDS (on) (@ Tj = 25°C)
    1 mΩ
  • RDS (on) (@ Tj = 150°C) max
    2.1 mΩ
  • toff (Turn OFF time) max
    735 µs
  • ton (Turn ON time) max
    700 µs
  • IL (Short Circuit Current)
    250 A
  • Nominal Load Current per channel
    48 A
  • Channels
    1
  • Family
    Power PROFET™ 12V
  • Operating Temperature
    -40 °C to 150 °C
  • Mounting
    SMD
  • Recommended Operating Voltage
    5.5 V to 28 V
  • Diagnostics
    Sense
  • Qualification
    Automotive
  • Load Current
    48 A
推奨
OPN
BTS500101TAEATMA1
製品ステータス active and preferred
インフィニオンパッケージ
PG-TO263-7
パッケージ名 N/A
包装サイズ 1000
包装形態 TAPE & REEL
水分レベル 1
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
PG-TO263-7
パッケージ名 -
包装サイズ 1000
包装形態 TAPE & REEL
水分レベル 1
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
The Power PROFET™ BTS50010-1TAE is a smart high-side switch for 12V systems, supporting up to 40A DC. With RDS(ON) down to 1.0mΩ, it's packaged in a D2PAK (PG-TO263-7). Ideal for motorcycles, scooters, automotive, industrial, and consumer applications. Robust energy and 250A inrush current capability make it perfect for starters and demanding loads.

機能

  • One high-side power output
  • Output peak current up to 250A
  • Wide range logic input signal
  • Embedded diagnostic & protection feature
  • Load curent measurement
  • Electrostatic discharge protection (ESD)
  • Very low output leakage current
  • Green Product (RoHS compliant)
  • AEC Qualified

利点

  • High mechanical & electrical reliability
  • Increased system robustness
  • Space savings due to small form factor

図

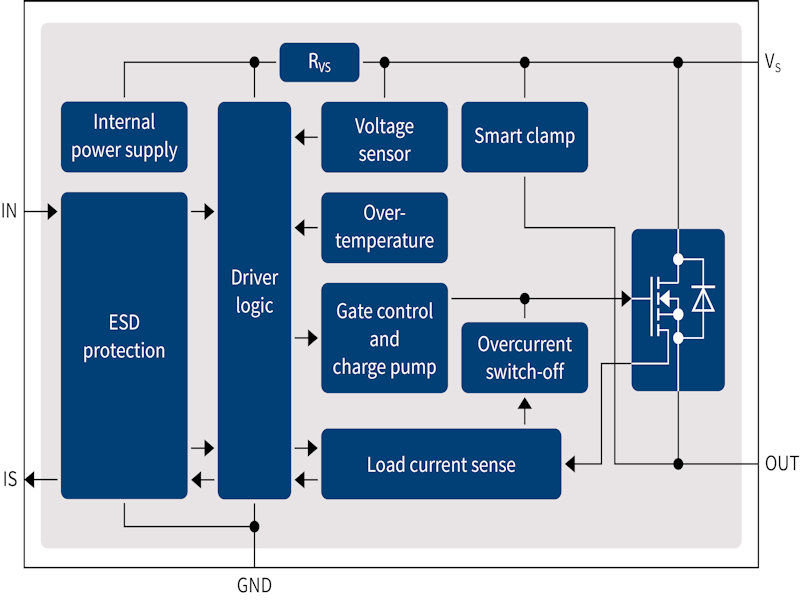

BTS50010-1TAE_Block-Diagram
BTS50010-1TAE_Block-Diagram
BTS50010-1TAE_Block-Diagram BTS50010-1TAE_Block-Diagram BTS50010-1TAE_Block-Diagram
×
