BSP772T

High side power switch with integrated vertical power FET, providing embedded protection and diagnostic functions
データシート
パッケージ
個.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

BSP772T
BSP772T
個.
データシート

製品仕様情報

  • Currently planned availability until at least
    2039
  • Ptot (最大)
    1.5 W
  • toff (Turn OFF time) (最大)
    230 µs
  • ton (Turn ON time) (最大)
    180 µs
  • イリノイ (Short Circuit Current)
    17 A
  • チャネルあたりの公称負荷電流 (All channels active)
    3.1 A
  • チャネル
    1
  • ファミリー
    Classic PROFET™ 12V
  • 動作温度 範囲
    -40 °C～150 °C
  • 実装
    SMT
  • 推奨動作電圧 範囲
    5 V～34 V
  • 診断
    n.a.
  • 認定
    Automotive
  • 負荷電流
    3.1 A
  • 電流制限 (最小)
    9 A
推奨
OPN
BSP772TXUMA1
製品ステータス active and preferred
インフィニオン パッケージ
PG-DSO-8
パッケージ名 SO-8
梱包サイズ 2500
梱包形態 TAPE & REEL
MSL (湿度感受性レベル) 3
防湿梱包 DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS対応 Yes
Infineon stock last updated:
 個. 在庫あり

製品ステータス
Active
インフィニオン パッケージ
PG-DSO-8
パッケージ名 SO-8
梱包サイズ 2500
梱包形態 TAPE & REEL
MSL (湿度感受性レベル) 3
防湿梱包 DRY
鉛フリー
ハロゲンフリー
RoHS準拠
個.
在庫あり

特長

  • Overload protection
  • Current limitation
  • Short circuit protection
  • Thermal shutdown with restart
  • Overvoltage protection (incl load dump)
  • Fast demagnetization of inductive loads
  • Rev battery protection w/ ext resistor
  • CMOS compatible input
  • ESD- Protection
  • Very low stand by current
  • AEC qualified
  • Green product (RoHS compliant)

利点

  • Voltage clamped with inductive loads
  • Current limitation
  • Very low standby current
  • Thermal shutdown with restart
  • ESD-Protection

図

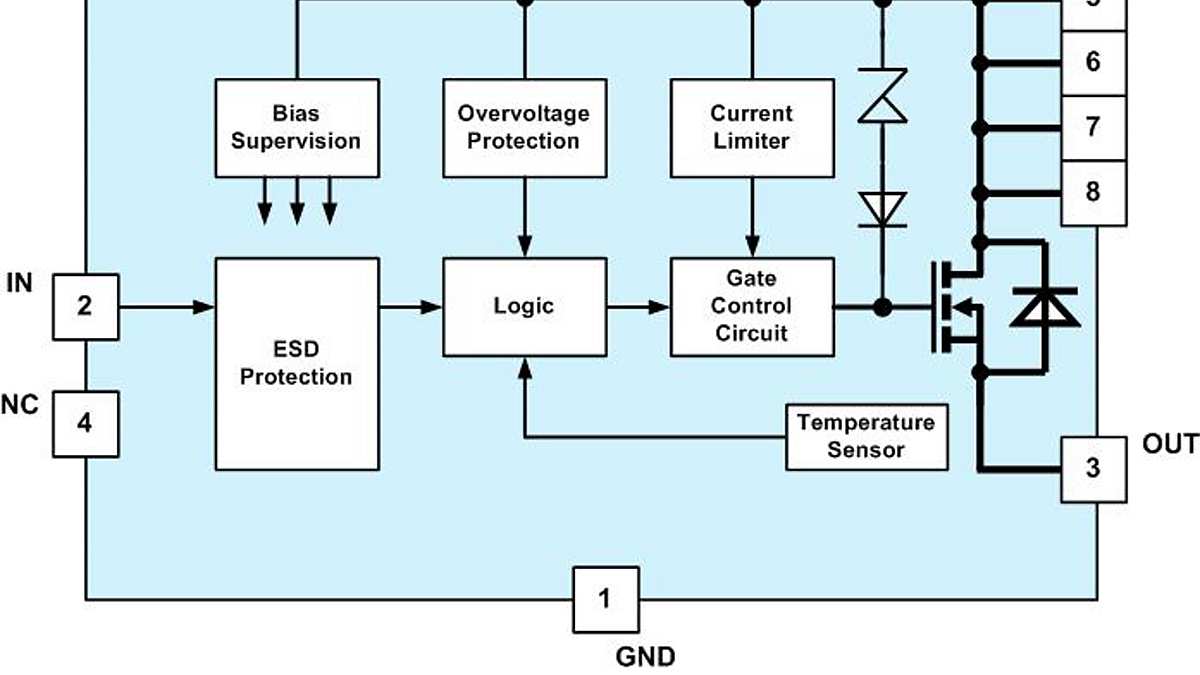

BSP772T_Blockdiagram
BSP772T_Blockdiagram
BSP772T_Blockdiagram BSP772T_Blockdiagram BSP772T_Blockdiagram
×
