BSP452

High side power switch with integrated vertical power FET, providing embedded protection and diagnostic functions.
データシート
パッケージ
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

BSP452
BSP452
EA.
データシート

Product details

  • Currently planned availability until at least
    2039
  • Ptot max
    1.8 W
  • toff (Turn OFF time) max
    150 µs
  • ton (Turn ON time) max
    100 µs
  • イリノイ (Short Circuit Current)
    1.5 A
  • チャネルあたりの公称負荷電流 (All channels active)
    0.7 A
  • チャネル
    1
  • ファミリー
    Classic PROFET™ 12V
  • 動作温度
    -40 °C to 150 °C
  • 実装
    SMT
  • 推奨動作電圧
    5 V to 34 V
  • 診断
    n.a.
  • 認定
    Automotive
  • 負荷電流
    0.7 A
  • 電流制限 min
    0.7 A
推奨
OPN
BSP452HUMA1
製品ステータス active and preferred
インフィニオンパッケージ
PG-SOT223-4
パッケージ名 N/A
包装サイズ 4000
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー No
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
PG-SOT223-4
パッケージ名 -
包装サイズ 4000
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり

機能

  • High-side switch
  • Short-circuit protection
  • Input protection
  • Overtemperature protection w/hysteresis
  • Overload protection
  • Overvoltage protection
  • Switching inductive load
  • Clamp negative O/P V w/ inductive loads
  • Undervoltage shutdown
  • Maximum current internally limited
  • Electrostatic discharge (ESD) protection
  • Reverse battery protection

利点

  • Voltage clamped with inductive loads
  • Current limitation
  • Very low standby current
  • Thermal shutdown with restart
  • ESD-Protection

図

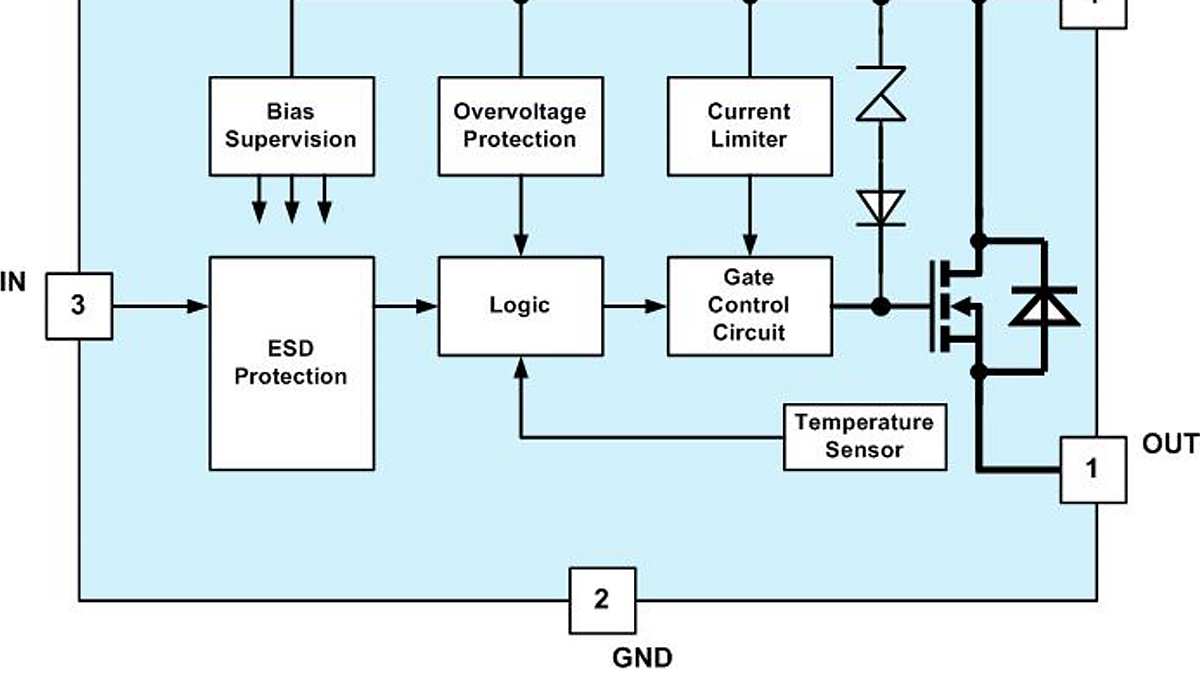

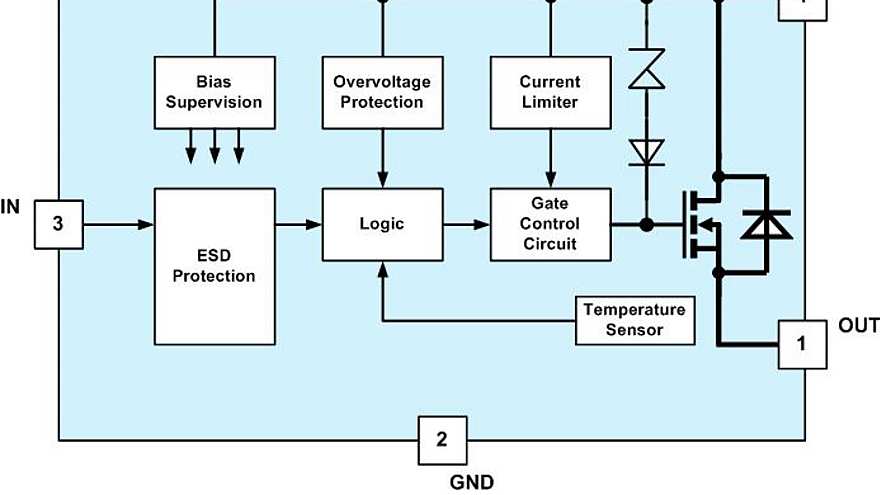

02_BlockdiagramBSP452
02_BlockdiagramBSP452
02_BlockdiagramBSP452 02_BlockdiagramBSP452 02_BlockdiagramBSP452
×
