BGT60LTR11AIP

XENSIV™ 60GHz first completely autonomous radar sensor for motion sensing
データシート
パッケージ
ボード
ソフトウェア
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

BGT60LTR11AIP
BGT60LTR11AIP
EA.
データシート

Product details

  • FoV (HPBW)
    90
  • Rxアンテナの数
    1
  • Txアンテナの数
    1
  • アンテナ
    Antennas in package
  • ゲイン
    6 dBi
  • ファミリー
    XENSIV™ 60GHz Radar Sensors
  • モーション
    Yes
  • 動作の方向性
    Yes
  • 周波数分周器
    9.6 MHz
  • 周波数
    61 GHz to 61.5 GHz
  • 対象アプリケーション
    Smart appliances, Air conditioners, Smart Home devices, Smart home security and alarm systems including IP cameras, Multicopter and drones;Smart Building, Lighting systems and lighting control (mainly indoor lighting), laptops or tablets, monitors, Displays such as TVs, Contactless switches, Automated door openers
  • 最大検出範囲
    14 m
  • 最小検出範囲
    0.5 m
  • 消費電流
    110 mA
  • 温度範囲
    -20 to + 85°C
  • 認定
    Industrial (JEDEC20/22)
  • 速度［m/s］
    Yes
  • 電源電圧
    1.5 V
推奨
OPN
BGT60LTR11AIPE6327XUMA2
製品ステータス active and preferred
インフィニオンパッケージ
PG-UF2BGA-42
パッケージ名 N/A
包装サイズ 5000
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
PG-UF2BGA-42
パッケージ名 -
包装サイズ 5000
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
The BGT60LTR11AIP is a fully integrated 60 GHz radar sensor with Antennas in Package (AIP) and built-in motion and direction of motion detectors. It operates autonomously, eliminating the need for an external microcontroller or additional signal processing. With its low power consumption and adjustable duty cycling, the BGT60LTR11AIP is an ideal solution for a wide range of applications that require battery-powered motion detection.

機能

  • 60 GHz radar transceiver MMIC
  • 3.3 x 6.7 x 0.56 mm³ package size
  • 1Tx 1Rx Antennas in Package (AIP)
  • 500 MHz bandwidth
  • SPI interface for chip config and data acquisition
  • Two modes of operation including autonomous mode
  • Integrated motion & direction of motion detectors
  • Adjustable radar chip parameters via QS pins
  • Standard FR4 material can be used for PCB design

利点

  • Up to 7 m detection range for human targets
  • Less than 2 mW power consumption possible
  • Requires minimal external circuitry
  • Up to 14 m detection range for human targets
  • Requires microcontroller unit (e.g. Arm® Cortex®-M0)
  • Advanced functionalities by SPI configuration or further signal processing

図

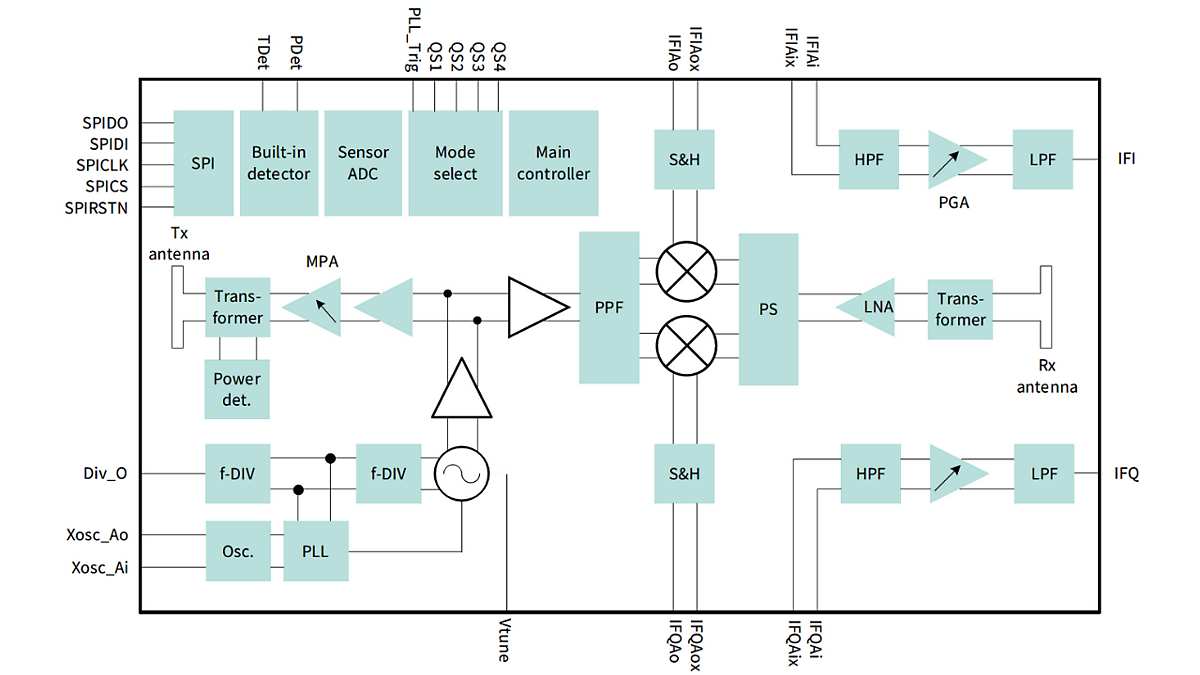

BGT60LTR11(S)AIP_Block-diagram
BGT60LTR11(S)AIP_Block-diagram
BGT60LTR11(S)AIP_Block-diagram BGT60LTR11(S)AIP_Block-diagram BGT60LTR11(S)AIP_Block-diagram
×
