BGT60CUTR13AIP

新規
Next-generation, ultra-low-power XENSIV™ 60 GHz CMOS radar with integrated processing for IoT applications
データシート

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

BGT60CUTR13AIP
BGT60CUTR13AIP
データシート

Product details

  • Bootloader
    yes
  • Deep Sleep Power Consumption
    0.1 mW
  • Embedded Motion / Presence
    yes
  • Embedded Power Management
    yes
  • Embedded Processing
    Integrated hardware accelerator (HWA) for autonomous presence detection and on-chip radar pre-processing
  • FoV (HPBW)
    150
  • Low-Power Sensing Mode
    less than 1 mW
  • Rxアンテナの数
    3
  • Tx Output Power
    11 dBm (conducted power at pad)
  • Txアンテナの数
    1
  • アングル アライバル
    yes
  • アンテナ
    Antennas in package
  • ファミリー
    XENSIV™ 60GHz CMOS Radar Sensors
  • 周波数
    57 GHz to 64 GHz
  • 対象アプリケーション
    Smart home, Smart building, Security devices, Wearables, Robotics, Healthcare devices
  • 最大検出範囲
    20 m
  • 最小検出範囲
    0.025 m
  • 温度範囲
    -20 to +85 °C
  • 範囲
    yes
  • 認定
    Industrial (JEDEC47/20/22)
  • 速度［m/s］
    yes
  • 電源電圧
    1.2 V, 1.8 V
OPN
BGT60CUTR13AIPXUMA1
製品ステータス coming soon
インフィニオンパッケージ PG-VF2BGA-38
パッケージ名 N/A
包装サイズ 5000
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス coming soon
インフィニオンパッケージ PG-VF2BGA-38
パッケージ名 -
包装サイズ 5000
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応

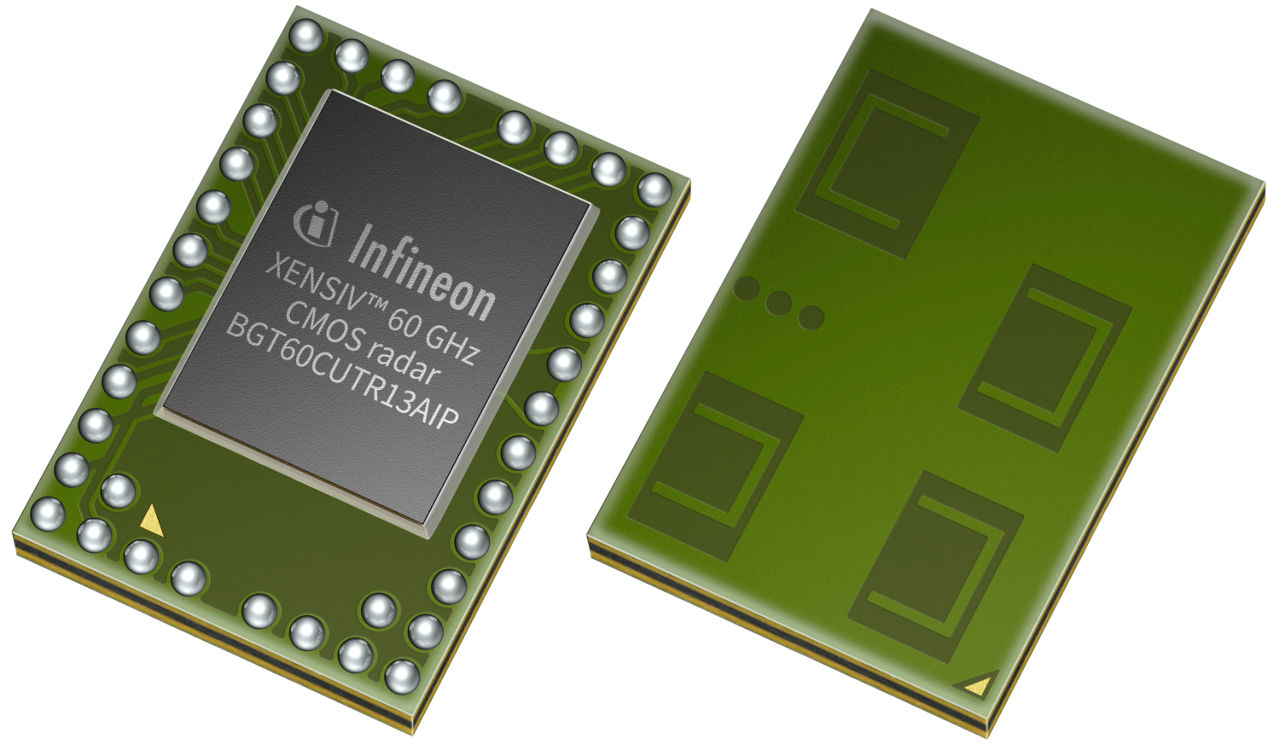

The BGT60CUTR13AIP is a 60 GHz FMCW radar sensor with Antennas-in-Package (AIP) in an L-shaped array, optimized for ultra-low-power IoT devices. It features integrated processing via a hardware accelerator (HWA), as well as supporting blocks for an optimized system architecture. With an integrated bootloader, it enables autonomous presence detection. The MMIC is configured via SPI, allowing for easy integration into various applications.

機能

  • Integrated hardware accelerator (HWA)
  • Bootloader for autonomous mode
  • High bandwidth of 7 GHz
  • Ultra-low power mode, less than 200 µW
  • More than 20 m detection range
  • Antennas-in-Package (AIP)
  • 6.05 x 4.3 x 0.9 mm³ package size

利点

  • Robust presence and motion detection
  • Optimized for battery powered devices
  • On-chip processing via HWA
  • Autonomous system wake-up
  • Designed for optimized system cost

図

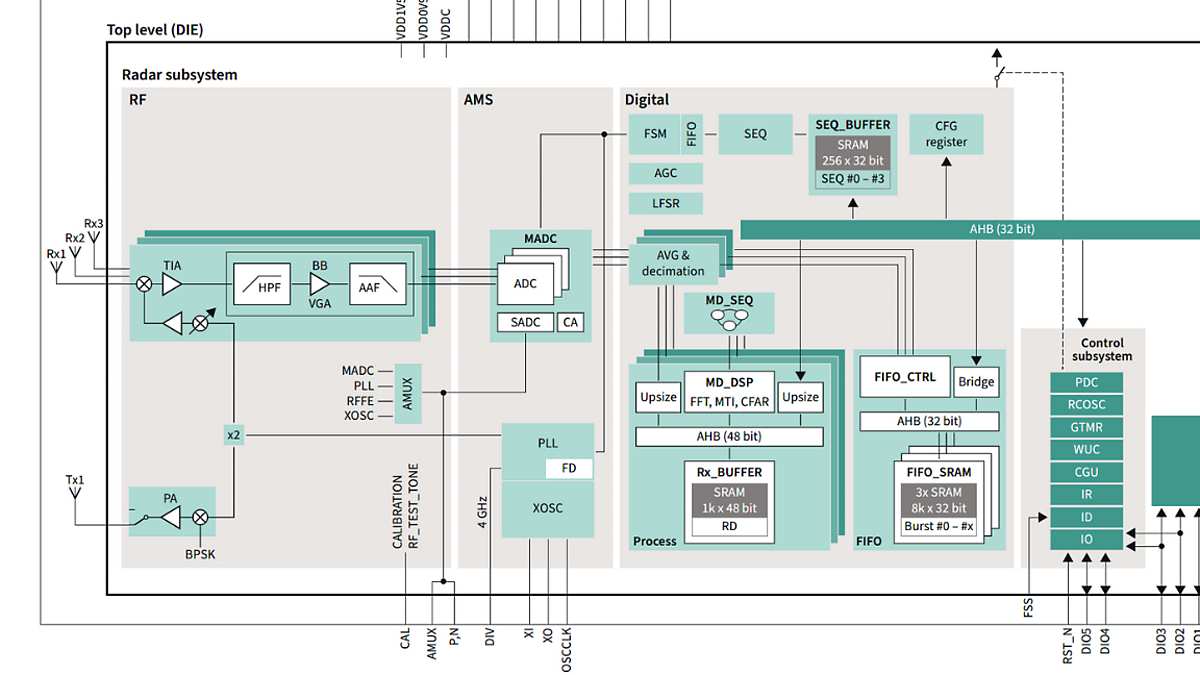

Block Diagram: BGT60CUTR13AIP
Block Diagram: BGT60CUTR13AIP
Block Diagram: BGT60CUTR13AIP Block Diagram: BGT60CUTR13AIP Block Diagram: BGT60CUTR13AIP
×
