BGSA200ML9

Ultra-small 2xSPST antenna tuning switch
データシート
パッケージ
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

BGSA200ML9
BGSA200ML9
EA.
データシート

Product details

  • COFF
    157 fF
  • RON
    1.4 Ω
  • VRFmax
    50 V
  • サイズ
    1.1 x 1.1 mm²
  • スイッチ タイプ
    2xSPST
  • ハロゲンフリー
    yes
  • 制御インターフェース
    MIPI 2.1 / GPIO
  • 周波数範囲
    0.4 – 8.25 GHz
推奨
OPN
BGSA200ML9E6327XTSA1
製品ステータス active and preferred

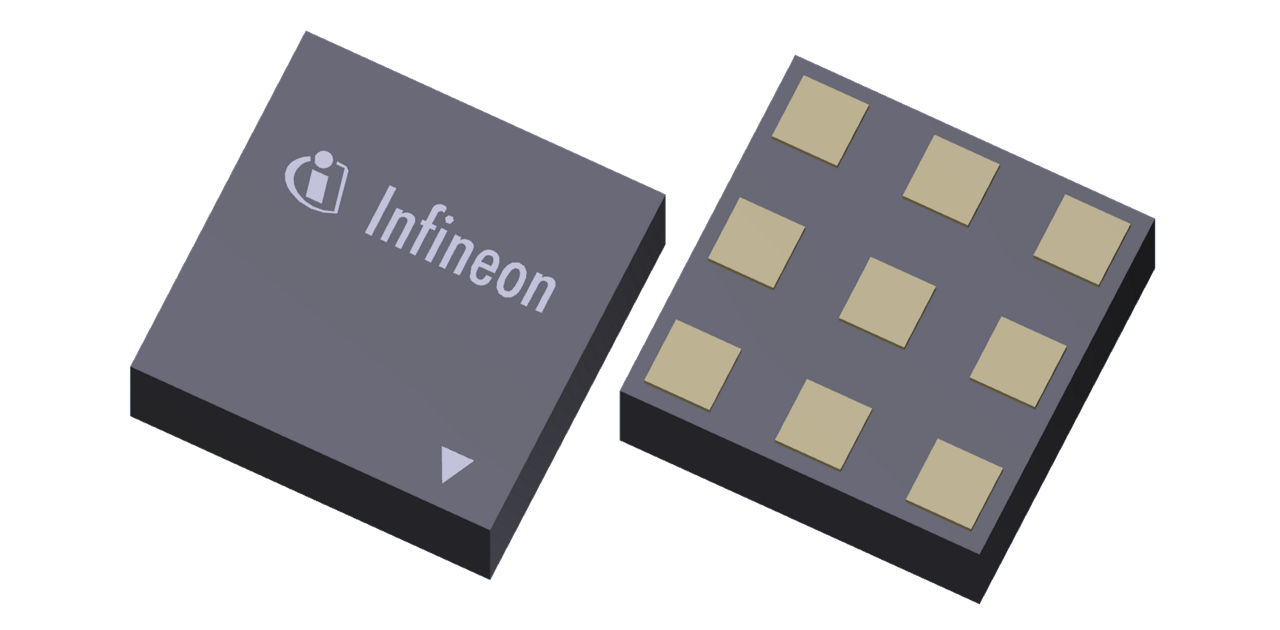

インフィニオンパッケージ
PG-TSLP-9
パッケージ名 N/A
包装サイズ 15000
包装形態 TAPE & REEL
水分レベル 1
モイスチャーパッキン NON DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
PG-TSLP-9
パッケージ名 -
包装サイズ 15000
包装形態 TAPE & REEL
水分レベル 1
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
The BGSA200ML9 is a versatile shunt to ground 2 x Single-Pole Single-Throw (2xSPST) RF antenna tuning switch. It is optimized for low COFF as well as low RON enabling applications up to 8.25GHz; ideally fitting for antenna tuning purpose. The BGSA200ML9 integrates on-chip CMOS logic and power supply regulation. Thanks to its 4 states USID1 and USID2 feature, it can be controlled either with GPIO lines or MIPI RFFE bus. Each switch throw can be programmed individually or altogether. Up to 3 instantiations of the same device can be controlled using the same RFFE bus when in MIPI RFFE mode.

機能

  • Low RON resistance of 1.35 Ω at each port in ON state
  • Low COFF capacitance of 156 fF at each port in OFF state
  • High RF operating peak voltage handling of 48 V in OFF state
  • Low harmonic generation
  • MIPI RFFE 2.1 control interface
  • MIPI and GPIO control modes
  • 1.2V and 1.8V VIO operation
  • Extremely low current consumption of 22 µA
  • Switching speed <5 µs
  • Self-resonant frequency >8250 MHz
  • Small form factor 1.1 mm x 1.1 mm (MSL1, 260 °C per JEDEC J-STD-020)

利点

  • Supporting sub-7.2GHz NR / NR-U (5G) applications
  • Ultra low RON x COFF FOM along with very high linearity
  • Usable on platforms with 1.2V supply voltage
  • Space saving due to ultra small package, suitable for space-constrained applications
