AUIRS2181S

車載用ハイサイドおよびローサイドドライバ、SoftTurn-On、非反転入力、独立したハイサイドおよびローサイド入力、8ピンSOICパッケージ。
データシート
パッケージ

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

AUIRS2181S
AUIRS2181S
データシート

Product details

  • VBS UVLO (Off)
    8.2 V
  • VBS UVLO (On)
    8.9 V
  • アイソレーション タイプ
    Functional levelshift
  • コンフィギュレーション
    Half Bridge
  • チャネル
    2
  • パッケージ
    8-Lead SOIC
  • 伝搬遅延オフ
    200 ns
  • 伝搬遅延オン
    160 ns
  • 出力電流 (Sink)
    2.3 A
  • 出力電流 (Source)
    1.9 A
  • 認定
    Automotive
  • 電圧クラス
    600 V
OPN
AUIRS2181STR
製品ステータス on request
インフィニオンパッケージ
SOIC 8N
パッケージ名 N/A
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス on request
インフィニオンパッケージ
SOIC 8N
パッケージ名 -
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
2ED28073J06Fは、従属的なハイサイドおよびローサイド出力チャネルを備えた、高圧/高速パワーMOSFETおよびIGBT用ドライバです。独自のHVICおよびラッチアップ耐量のCMOSテクノロジーは、耐久性のある一体式構造を実現します。ロジック入力は、3.3Vロジックまでの標準CMOSまたはLSTTL出力と互換性があります。出力ドライバーには、高パルス電流のバッファーステージを採用し、ドライバーのクロス導通を最小限に抑えるよう設計されています。

利点

  • ブートストラップ操作用に設計されたフローティングチャネル
  • +600 V
  • 負の過渡電圧に対して耐性があり、dV/dt耐性
  • Gateドライブ電源範囲は10V〜20V
  • 両方のチャンネルの低電圧ロックアウト
  • 3.3Vおよび5V入力ロジック互換
  • 両方のチャンネルで一致した伝搬遅延
  • ロジックおよび電源グランド +/- 5 V オフセット
  • 低di/dtゲートドライバにより、ノイズ耐性
  • 出力ソース/シンク電流能力(標準)1.9A/2.3A
  • 鉛フリー、RoHS対応
  • Automotive Qualified

用途

図

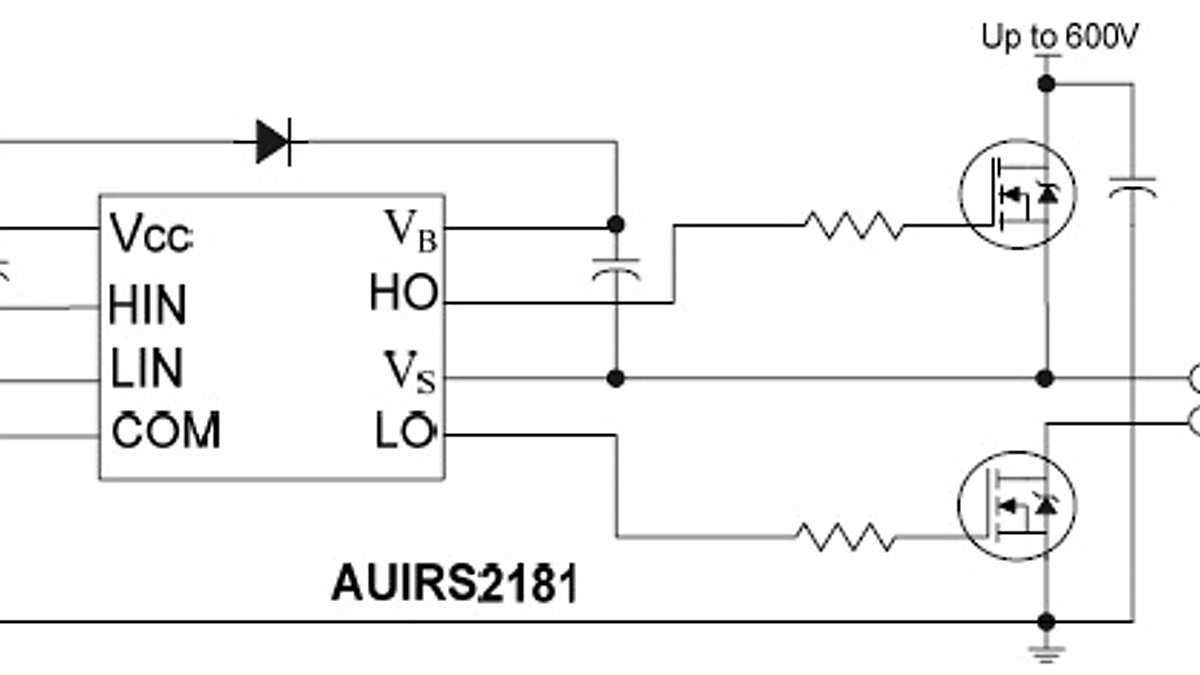

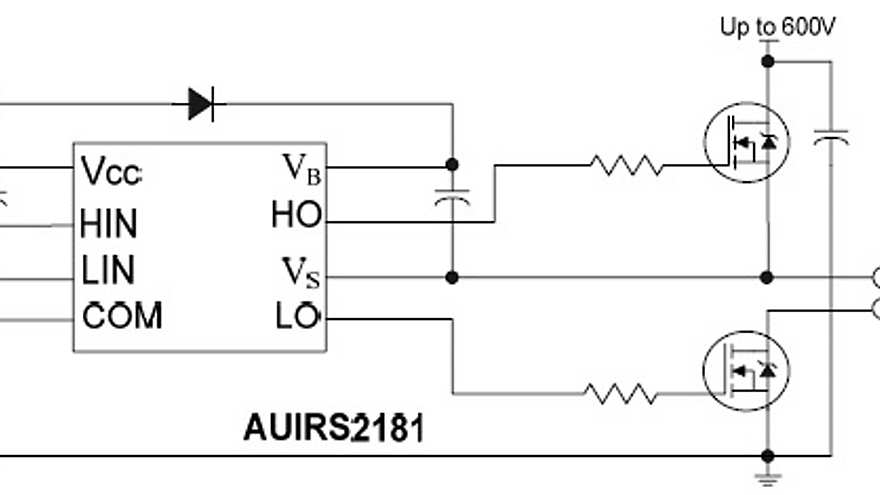

tc-auirs2181
tc-auirs2181
tc-auirs2181 tc-auirs2181 tc-auirs2181

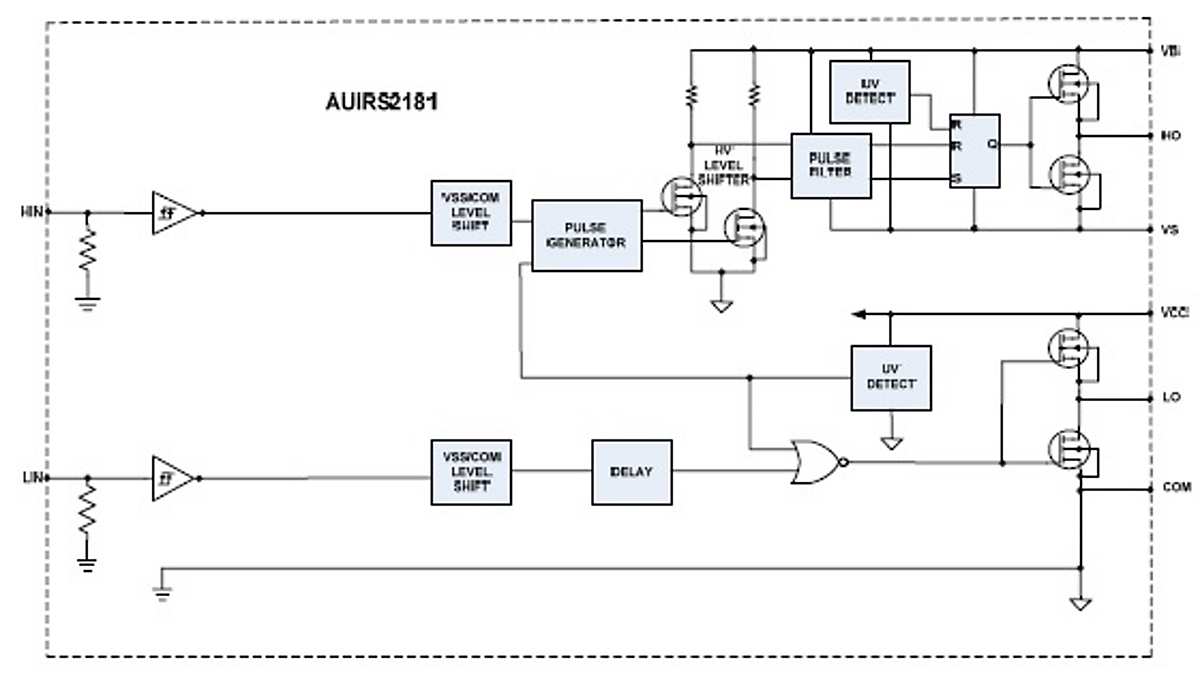

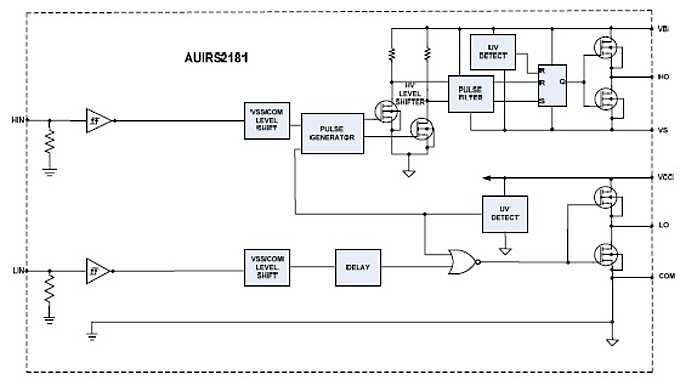

fbd-auirs2181 fbd-auirs2181 fbd-auirs2181
×
