4DIR2400H

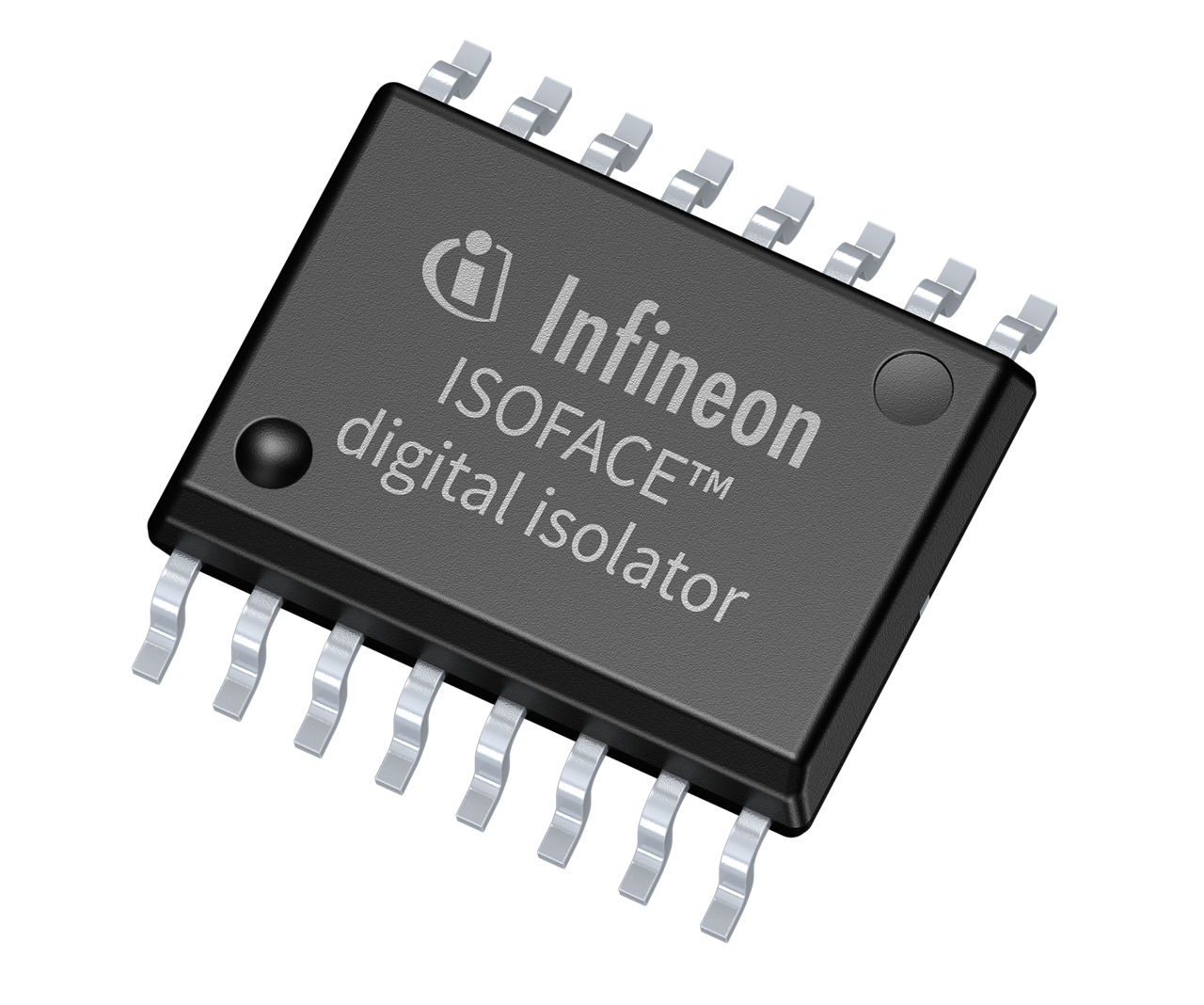

Quad-channel digital isolator 4DIR2400H in DSO-16 wide-body package
データシート
パッケージ
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

4DIR2400H
4DIR2400H
EA.
データシート

Product details

  • CMTI kV/µs
    100
  • Viso
    5700 V
  • Vout Isolated supply voltage
    2.5 V to 6.5 V
  • Channel Configuration
    2+2
  • Default output state
    Low
  • Data Rate
    40 Mbps
  • Output enable
    Active High
OPN
4DIR2400HXUMA1
製品ステータス not for new design
インフィニオンパッケージ
PG-DSO-16
パッケージ名 N/A
包装サイズ 1500
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス not for new design
インフィニオンパッケージ
PG-DSO-16
パッケージ名 -
包装サイズ 1500
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
The 4DIR2400H (with 2 forward channels) provides robust reinforced isolation for high-voltage applications. Four data channels allow for simplified and high-power density designs and improve system efficiency with low power consumption. With a wide supply voltage range, active-high output enable and default low output state, it is a perfect fit for SMPS applications where reinforced isolation is required.

機能

  • Data rates up to 40 Mbps
  • Supply voltage: 2.7 V – 6.5 V
  • VISOof 5700VRMS
  • Low current consumption 6.4 mA @ 1 Mbps
  • CMTI: 100 kV/µs (min)
  • Operating temperature: -40 to 125°C

利点

  • High immunity against system noise
  • Higher system efficiency
  • Reliable high default output state
  • Simplified system certification
  • Easy device replacement
  • Alternative sourcing
