2EDN8533F

EiceDRIVER™ 2EDN Gate Driver for MOSFETs and WBG switches
データシート
パッケージ
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

2EDN8533F
2EDN8533F
EA.
データシート

Product details

  • VBS UVLO (Off)
    7 V
  • VBS UVLO (On)
    8 V
  • Isolation Type
    Non-isolated
  • Configuration
    Low-side
  • Channels
    2
  • Turn Off Propagation Delay
    19 ns
  • Turn On Propagation Delay
    19 ns
  • Input Vcc
    8 V to 20 V
  • Output Current (Source)
    5 A
  • Output Current (Sink)
    5 A
  • Qualification
    Industrial
  • Voltage Class
    20 V
推奨
OPN
2EDN8533FXTMA1
製品ステータス active and preferred

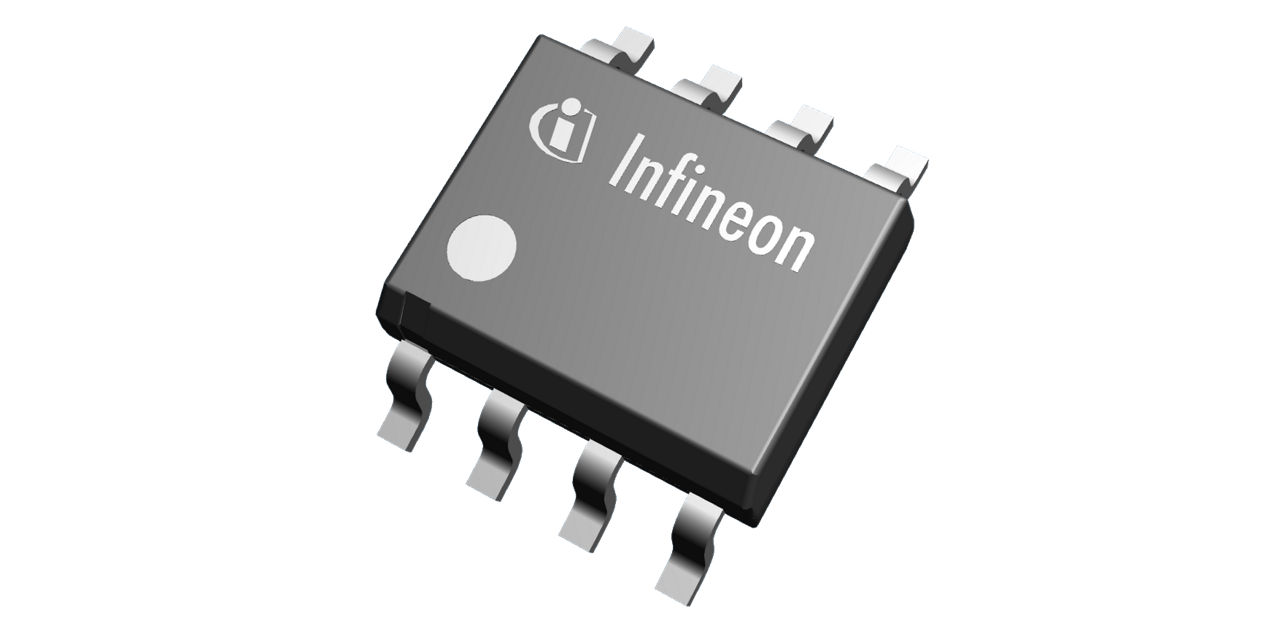

インフィニオンパッケージ
PG-DSO-8
パッケージ名 N/A
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 1
モイスチャーパッキン NON DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
PG-DSO-8
パッケージ名 -
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 1
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
The EiceDRIVER™ 2EDN family is offered in 8-pin DSO, TSSOP and WSON packages as well as in small and versatile 6-pins SOT23 and TSNP package. High-output-current capability, tight-timing specifications, and reduced output start-up and shut-down times, make the 2EDN family the first choice for many fast-switching applications. Active output clamping shortens the startup time of bootstrapped designs.

機能

  • Up to ±5 A source/sink currents
  • 19 ns typ. propagation delay
  • +6/-4 ns propagation delay accuracy
  • 1.8 µs output start-up time
  • 500 ns output shut-down time
  • Active output voltage clamping
  • 5 A reverse current robustness
  • 4 V and 8 V UVLO options
  • Package options:8-pin DSO, TSSOP, WSON
  • 6-pin SOT23

利点

  • High power efficiency
  • Instant FETs protection in abnormal op
  • Safety margin drives pulse transformer

用途
