2ED300C17-S

Dual-channel IGBT Gate Driver board
データシート
ボード
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

2ED300C17-S
2ED300C17-S
EA.
データシート

Product details

  • アイソレーション タイプ
    Galvanic isolation - Reinforced
  • コンフィギュレーション
    Half Bridge
  • チャネル
    2
  • 出力電流 (Source)
    30 A
  • 出力電流 (Sink)
    30 A
  • 認定
    Industrial
  • 電圧クラス
    1700 V
推奨
OPN
2ED300C17SROHSBPSA1
製品ステータス active
インフィニオンパッケージ AG-EICE
パッケージ名 N/A
包装サイズ 12
包装形態 TRAY
水分レベル 1
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー No
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ AG-EICE
パッケージ名 -
包装サイズ 12
包装形態 TRAY
水分レベル 1
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
EiceDRIVER™ Safe - Dual-channel IGBT gate driver board for Infineon IGBT modules up to 1700 V with reinforced isolation.

機能

  • High peak output current of 30 A
  • Integrated DC-DC SMPS
  • Outstanding protection features
  • 5 kV iso. test perfor. as 100% test
  • High electromagnetic compatibility
  • Half-bridge and direct mode
  • Soft shut down in fault conditions
  • Temperature range -25°C/85°C

図

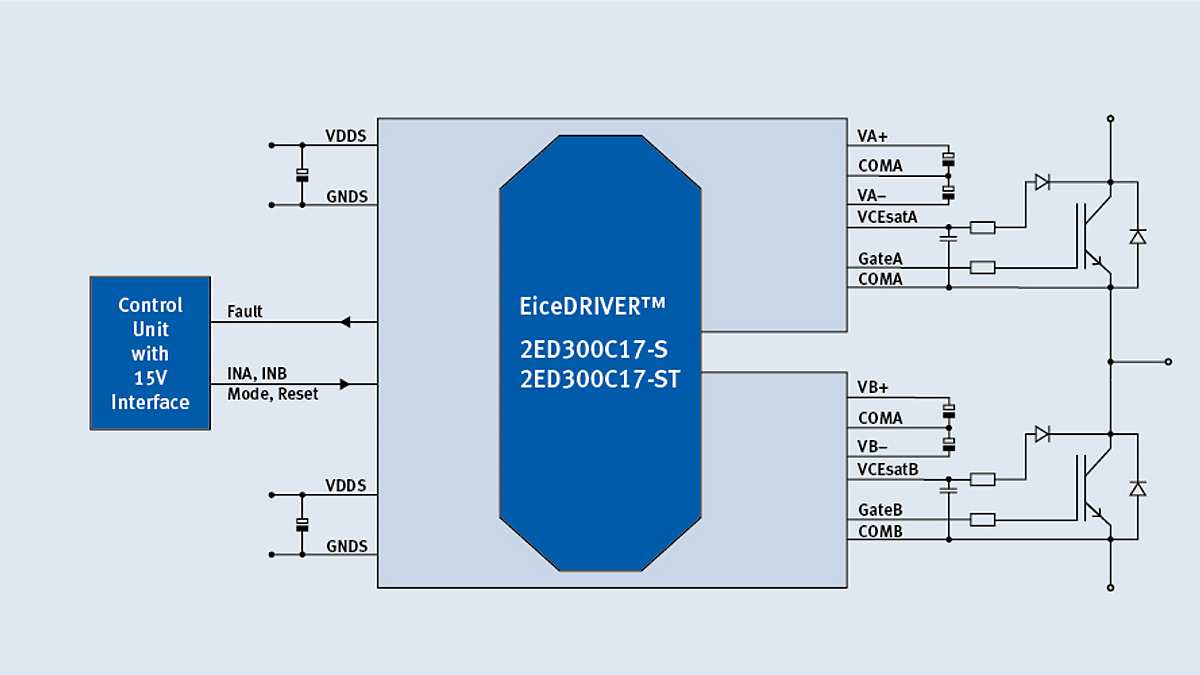

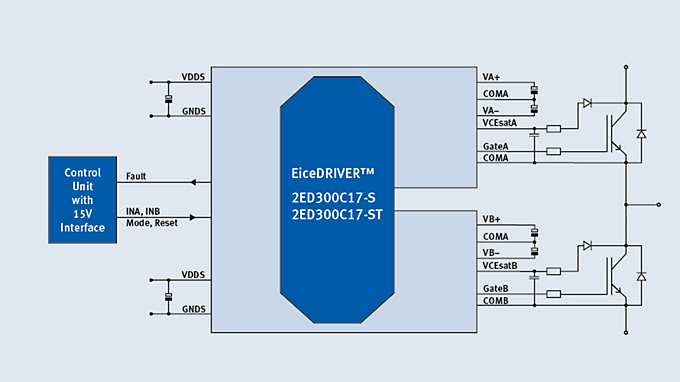

Circuit_diagram_2ED300C17-S
Circuit_diagram_2ED300C17-S
Circuit_diagram_2ED300C17-S Circuit_diagram_2ED300C17-S Circuit_diagram_2ED300C17-S
×
