2ED28073J06F

600 V half-bridge Gate Driver IC with integrated bootstrap diode (BSD)
データシート
パッケージ
ボード
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

2ED28073J06F
2ED28073J06F
EA.
データシート

製品仕様情報

  • VBS UVLO (Off)
    7.7 V
  • VCC UVLO (On)
    8.9 V
  • アイソレーション タイプ
    Functional levelshift JI (Junction Isolated)
  • チャネル
    2
  • 伝搬遅延オフ
    530 ns
  • 伝搬遅延オン
    530 ns
  • 入力 Vcc
    10 V to 20 V
  • 出力電流 (Source)
    0.02 A
  • 出力電流 (Sink)
    0.08 A
  • 製品名
    2ED28073J06F
  • 認定
    Industrial
  • 電圧クラス
    600 V
推奨
OPN
2ED28073J06FXUMA1
製品ステータス active and preferred
インフィニオンパッケージ
PG-DSO-8
パッケージ名 N/A
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 2
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
PG-DSO-8
パッケージ名 -
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 2
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
600 V half-bridge gate driver IC with integrated bootstrap diode with typical 0.02 A source and 0.08 A sink currents in DSO-8 package for driving MOSFETs including fast body diode CoolMOS PFD7 super junction MOSFETs and IGBTs. This is a high-voltage, high-speed power driver with dependent high and low side referenced output channels. Proprietary HVIC and latch immune CMOS technologies enable ruggedized monolithic construction. The logic input is compatible with standard CMOS or LSTTL output.

機能

  • Neg. VS transient immunity of 70 V
  • Lower di/dt gate driver
  • Floating channel for bootstrap op.
  • Op. voltages (VS node) < + 600 V
  • Max. bootstrap volt. + 625 V
  • Integrated bootstrap diode
  • Integrated shoot-through protection
  • Integrated short pulse
  • Independent under voltage lockout
  • Schmitt trigger inputs
  • 3.3, 5 & 15 V input logic compatib.
  • Maximum supply voltage of 25 V

図

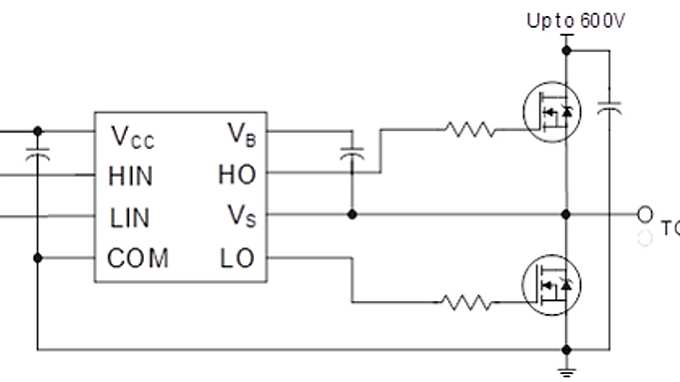

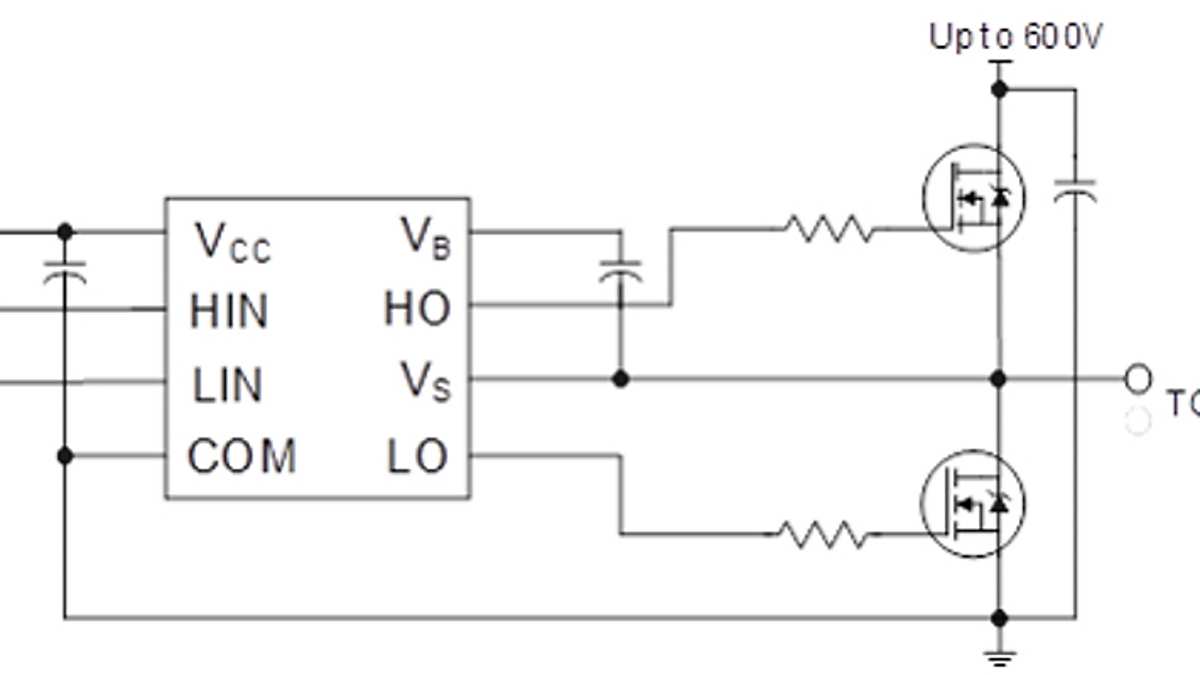

Application_Block_half_bridge
Application_Block_half_bridge
Application_Block_half_bridge Application_Block_half_bridge Application_Block_half_bridge
×
