2ED2304S06F

650 V Half Bridge Gate Driver IC with Integrated Bootstrap Diode (BSD)
データシート
パッケージ
ボード
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

2ED2304S06F
2ED2304S06F
EA.
データシート

Product details

  • VBS UVLO (Off)
    8.3 V
  • VBS UVLO (On)
    9.1 V
  • VCC UVLO (On)
    9.1 V
  • VCC UVLO (Off)
    8.3 V
  • アイソレーション タイプ
    Functional levelshift SOI (Silicon On Insulator)
  • コンフィギュレーション
    Half Bridge
  • チャネル
    2
  • 伝搬遅延オフ
    300 ns
  • 伝搬遅延オン
    310 ns
  • 入力 Vcc
    10 V to 17.5 V
  • 出力電流 (Source)
    0.36 A
  • 出力電流 (Sink)
    0.7 A
  • 製品名
    2ED2304S06F
  • 認定
    Industrial
  • 電圧クラス
    650 V
推奨
OPN
2ED2304S06FXUMA1
製品ステータス active and preferred
インフィニオンパッケージ
PG-DSO-8
パッケージ名 N/A
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 2
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
PG-DSO-8
パッケージ名 -
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 2
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
EiceDRIVER™ 650 V SOI half-bridge gate driver IC with integrated Bootstrap Diode with 0.36 A source and 0.7 A sink currents in DSO-8 package. It provides excellent ruggedness and noise immunity. The Schmitt trigger logic inputs are compatible with standard CMOS or LSTTL logic. The floating channel can be used to drive an N-channel power MOSFET or IGBT in the high side configuration.

機能

  • Thin-film-SOI-technology
  • Operational to +650 V offset volt.
  • Integr. ultra-fast bootstrap diode
  • Output source current capa. +0.36 A
  • Output sink current capa. -0.7 A
  • Tolerant to neg. transient volt.
  • Gate drive supply: 10 V to 20 V
  • Independent under-voltage lockout
  • Short propagation delay
  • Schmitt trigger inputs
  • 3.3, 5 & 15 V input logic compatib.
  • DSO-8, RoHS compliant package

図

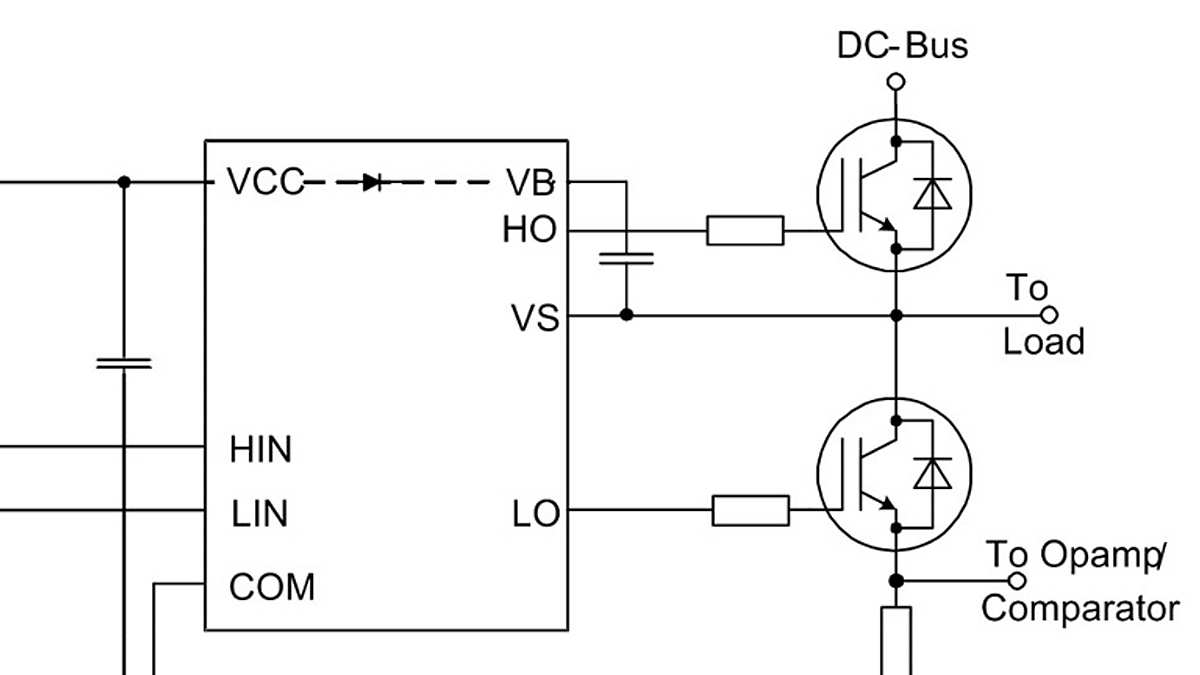

Circuit_diagram_2ED2304S06F
Circuit_diagram_2ED2304S06F
Circuit_diagram_2ED2304S06F Circuit_diagram_2ED2304S06F Circuit_diagram_2ED2304S06F
×
