1ED44171N01B

25 V single-channel low-side gate driver with integrated fault reporting and enable functionality
データシート
パッケージ
ボード
EA.
在庫㝂り

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

1ED44171N01B
1ED44171N01B
EA.
データシート

Product details

  • VBS UVLO (Off)
    11 V
  • アイソレーション タイプ
    Non-isolated
  • コンフィギュレーション
    Low-side
  • チャネル
    1
  • 伝搬遅延オフ
    50 ns
  • 伝搬遅延オン
    50 ns
  • 入力 Vcc max
    25 V
  • 出力電流 (Sink)
    2.6 A
  • 出力電流 (Source)
    2.6 A
  • 認定
    Industrial
  • 電圧クラス
    25 V
推奨
OPN
1ED44171N01BXTSA1
製哝ステータス active and preferred
インフィニオンパッケージ
PG-SOT23-5
パッケージ坝 N/A
包装サイズ 3000
包装形態 TAPE & REEL
水分レベル 1
モイスポャーパッキン NON DRY
鉛フリー Yes
ポロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫㝂り

製哝ステータス
Active
インフィニオンパッケージ
PG-SOT23-5
パッケージ坝 -
包装サイズ 3000
包装形態 TAPE & REEL
水分レベル 1
モイスポャーパッキン NON DRY
鉛フリー
ポロゲンフリー
RoHS対応
EA.
在庫㝂り
EiceDRIVER™ 25 V single-channel low-side non-inverting gate driver IC with typical 2.6 A source and sink currents in a tiny 5-lead PG-SOT23 package. It can be used in conjunction with IPMs which integrate a PFC IGBT but no PFC gate driver IC. The logic input is compatible with standard CMOS or LSTTL output. The 1ED44171N01B provides an integrated fault reporting output and adjustable fault clear timer at the under voltage condition of VCC.

機能

  • Single pin fault output & enable
  • Programmable fault clear time
  • Wide supply voltage 25 V Vcc max
  • Under voltage lockout
  • -10 Vdc neg. input capab. of INpin
  • 3 kV ESD HBM

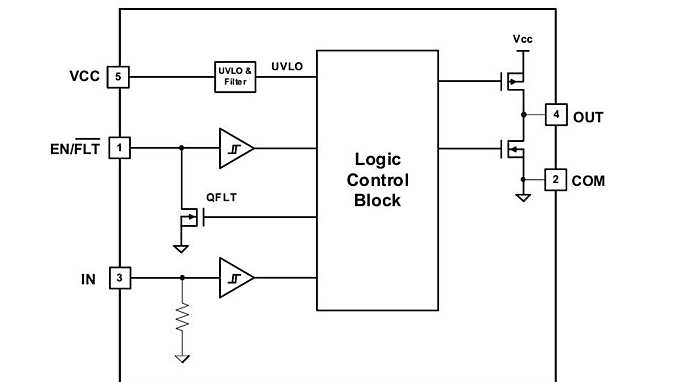

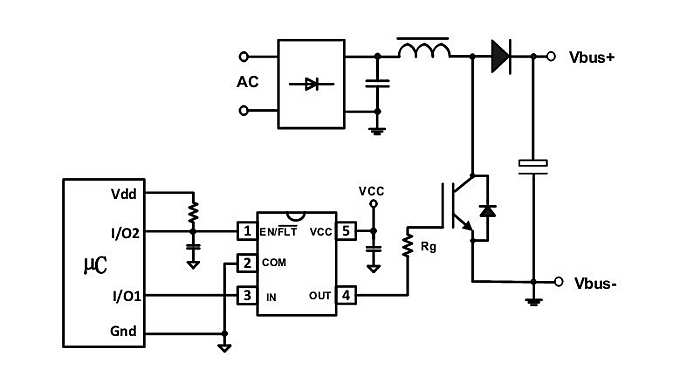

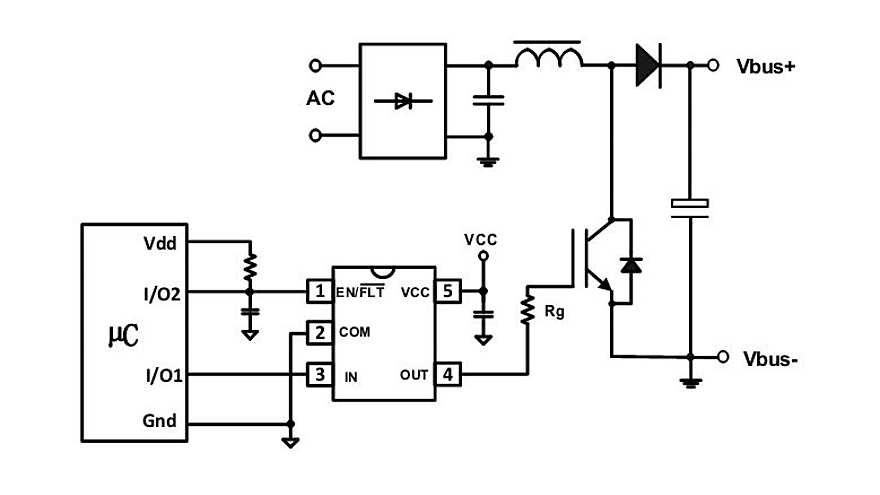

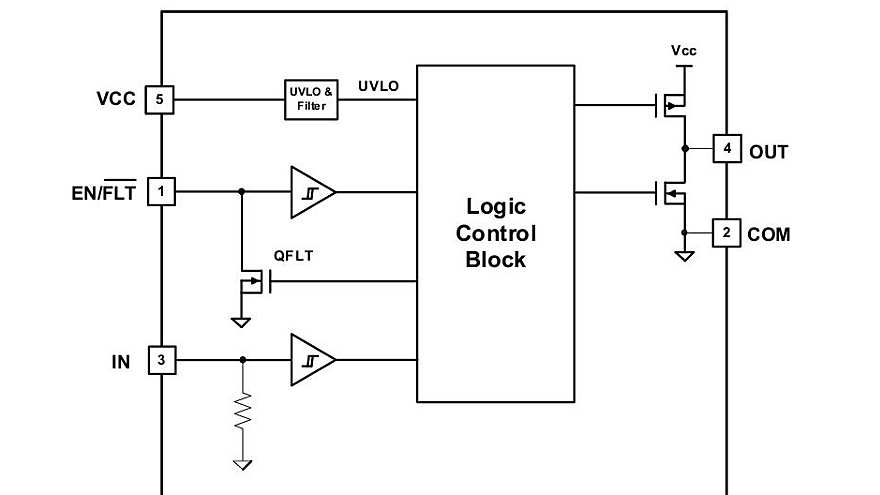

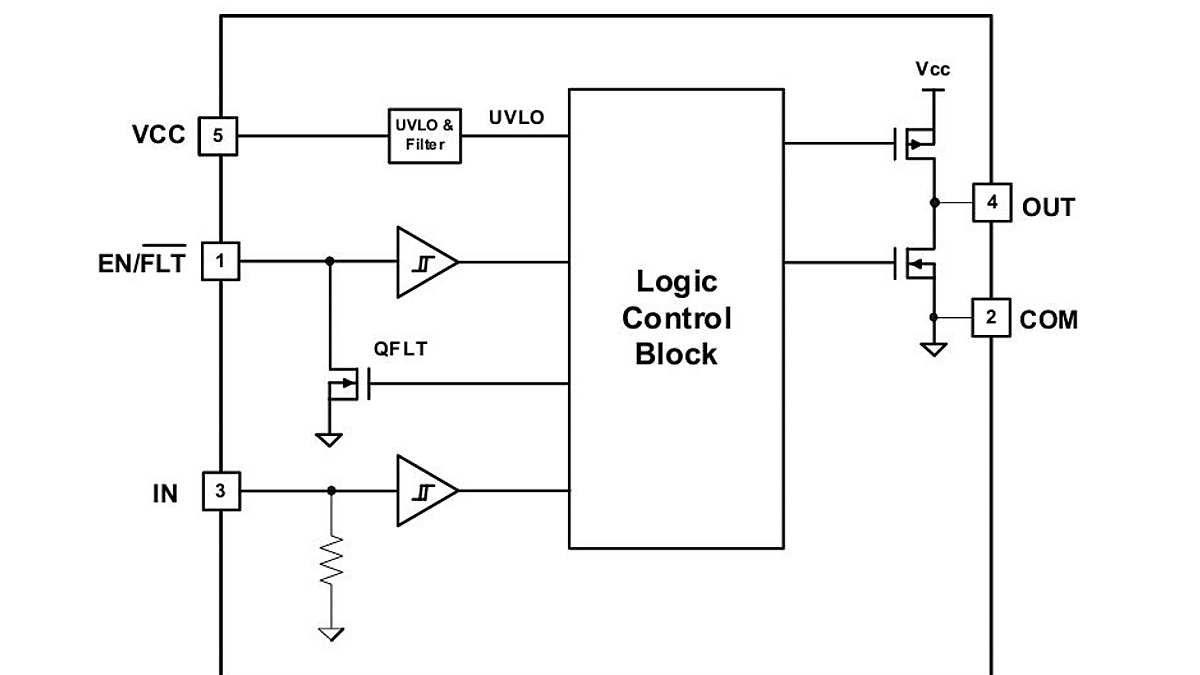

図

block_diagram_1ED44171N01B
block_diagram_1ED44171N01B
block_diagram_1ED44171N01B block_diagram_1ED44171N01B block_diagram_1ED44171N01B
circuit_diagram_1ED44171N01B circuit_diagram_1ED44171N01B circuit_diagram_1ED44171N01B
×
