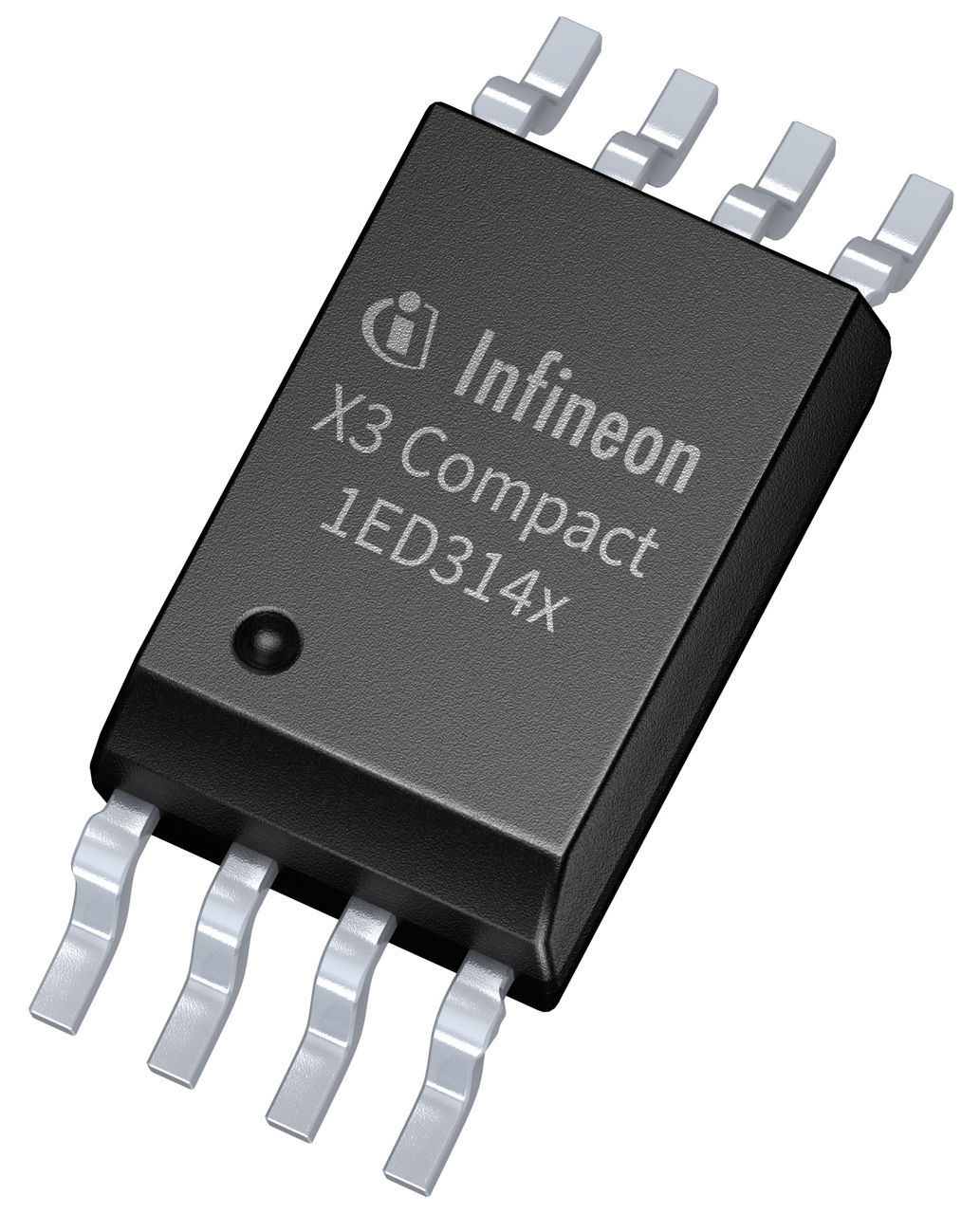

1ED3145MC12H

5.7 kV single-channel gate driver IC with reinforced isolation, 6.5 A output current, adjustable UVLO
データシート
パッケージ

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

1ED3145MC12H
1ED3145MC12H
データシート

Product details

  • VBS UVLO (On)
    2 V
  • VBS UVLO (Off)
    1.84 V
  • Isolation Type
    Galvanic isolation - Reinforced
  • Configuration
    High-side
  • Channels
    1
  • Package
    PG-LDSO-8
  • Turn Off Propagation Delay
    40 ns
  • Turn On Propagation Delay
    40 ns
  • Input Vcc
    3 V to 15 V
  • Output Current (Sink)
    6.5 A
  • Output Current (Source)
    6 A
  • Qualification
    Industrial
  • Voltage Class
    2300 V
推奨
OPN
1ED3145MC12HXUMA1
製品ステータス active and preferred
インフィニオンパッケージ
PG-LDSO-8
パッケージ名 N/A
包装サイズ 1500
包装形態 TAPE & REEL
水分レベル 2
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス
Active
インフィニオンパッケージ
PG-LDSO-8
パッケージ名 -
包装サイズ 1500
包装形態 TAPE & REEL
水分レベル 2
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応

機能

  • For up to 2300 V IGBT, Si & SiC switches
  • 2300 V funct. offset volt. capable
  • Galv. isolated coreless transformer
  • Up to 6.5 A typical peak output current
  • 40 ns propagation delay
  • 35 V abs. max. output supply voltage
  • High CMTI > 300 kV/µs
  • Active shutdown, short circuit clamping
  • 3.3 V and 5 V input supply voltage
  • Adjustable UVLO

利点

  • 8 mm in.-to-out. creepage & clearance
  • 7 ns max part-to-part prop. delay skew
  • CTI 600 package
  • Overtemperature protection
  • IEC 60747-17 (planned), UL 1577
  • VIORM = 1767 V (peak, reinforced)
  • VISO = 6.84 kV (rms) for 1 second
  • VISO = 5.7 kV (rms) for 1 min
