1ED3011MC12I

5.7 kV (rms) single-channel gate driver IC with reinforced isolation, 6.5 A output current, Opto-emulator input, 11 V UVLO
データシート
パッケージ
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

1ED3011MC12I
1ED3011MC12I
EA.
データシート

Product details

  • VBS UVLO (Off)
    11.05 V
  • VBS UVLO (On)
    12 V
  • アイソレーション タイプ
    Galvanic isolation - Reinforced , Reinforced galvanic
  • コンフィギュレーション
    High-side
  • チャネル
    1
  • パッケージ

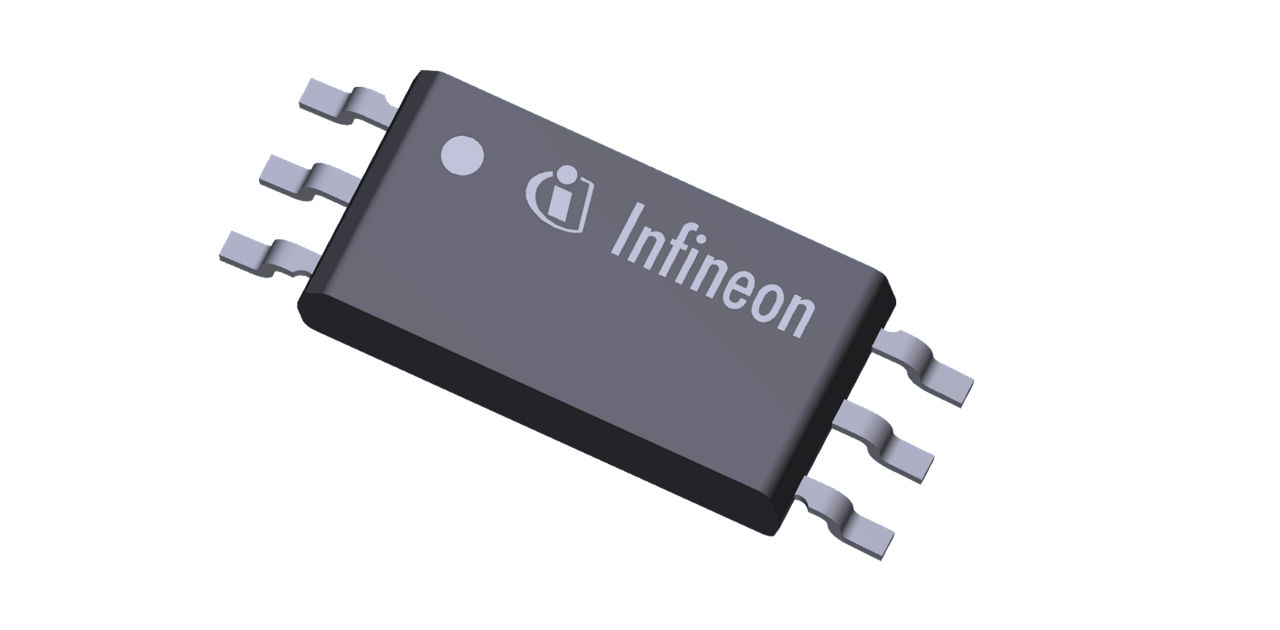

    PG-LDSO-6
  • 伝搬遅延オフ
    30 ns
  • 伝搬遅延オン
    40 ns
  • 出力電流 (Source)
    6 A
  • 出力電流 (Sink)
    6.5 A
  • 製品名
    1ED3011MC12I
  • 認定
    Industrial
  • 電圧クラス
    2300 V
推奨
OPN
1ED3011MC12IXUMA1
製品ステータス active and preferred
インフィニオンパッケージ
PG-LDSO-6
パッケージ名 N/A
包装サイズ 1500
包装形態 TAPE & REEL
水分レベル 2
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
PG-LDSO-6
パッケージ名 -
包装サイズ 1500
包装形態 TAPE & REEL
水分レベル 2
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
EiceDRIVER™ Lite 2300 V single-channel isolated gate driver with 6.5 A sinking and 6 A sourcing peak output current in 6-pin LDSO wide body package for IGBTs.

機能

  • For up to 2300 V IGBT Switches
  • 2300 V funct. offset volt. capable
  • Galv. isolated coreless transformer
  • 35 V abs. max. output supply voltage
  • 5.5 to 15 mA input diode forward current
  • 11 V / 12 V UVLO protection
  • CTI 600 Package with 8 mm creepage
  • Pin-to-pin with Opto Devices on Market
  • Opto-compatible input

利点

  • Best-in-class propogation delay of 40ns
  • Strong 6.5 A / 6 A output stage
  • Best-in-class CMTI of > 300 kV/µs
  • 10 ns max part-to-part prop. delay skew
  • -18 V Max Reverse Input V
  • IEC 60747-17 (planned), UL 1577
  • VIORM = 1767 V (peak, reinforced)
  • VISO = 6.84 kV (rms) for 1 second
  • VISO = 5.7 kV (rms) for 1 min
  • UVLO options for Si, IGBT, SiC
