PG-TSNP-10-2

パッケージ㝮詳細

  • パッケージ杝質
    PG
  • パッケージ ファミリー
    PG-TSNP
  • 端孝
    10
  • ポリアント
    2
  • 露出㝗㝟パドル
    有り
  • ボディ長 (mm)
    1.1
  • ボディ幅 (mm)
    1.5
  • 最尝端孝ピッポ (mm)
    0.4
  • TAPE & REEL
    Pieces/Reel
    Reels/Box
    リール径 (mm)

    7500
    1
    180
インフィニオンの薄型小型無鉛パッケージ(TSNP)は、さまざまなバリエーションとして提供されています。 リードフレームベースのインナーセットアップの具体的な寸法は、チップのサイズとボンディングのタイプによって異なります。 リードレスのボトムターミネーション接続設計により、表面実装技術(SMT)を使用した高スループットの基板実装が可能です。 同じフットプリントのドロップイン・ソリューションには、ランド・グリッド・アレイ(LGA)のパッケージ・ファミリーや、薄型スモール・リードレス・パッケージ(TSLP)などがあります。 代表的な製品は、チューナー、RFスイッチ、ドライバーIC、電圧レギュレータ、アンプ、サージ保護デバイス、リニア電圧レギュレータなどです。

イメージギャラリー

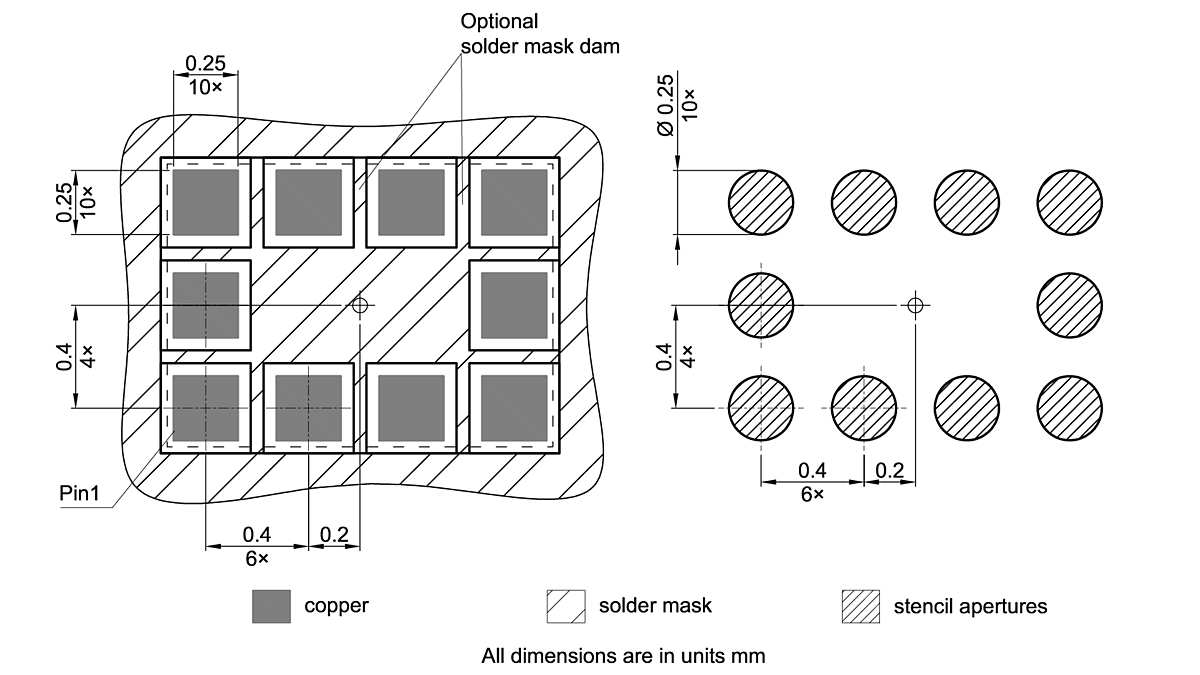

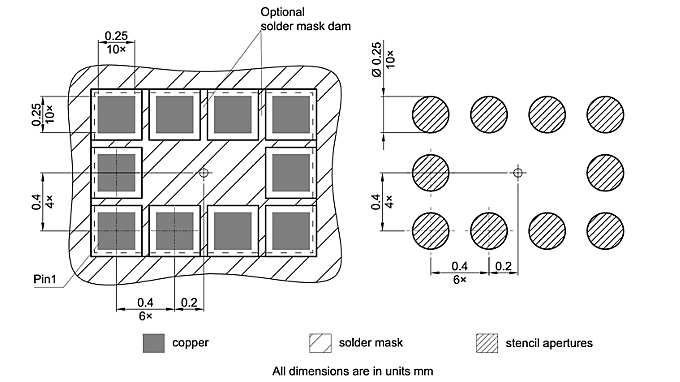

PG-TSNP-10-2_Footprint Drawing
PG-TSNP-10-2_Footprint Drawing
PG-TSNP-10-2_Footprint Drawing PG-TSNP-10-2_Footprint Drawing PG-TSNP-10-2_Footprint Drawing

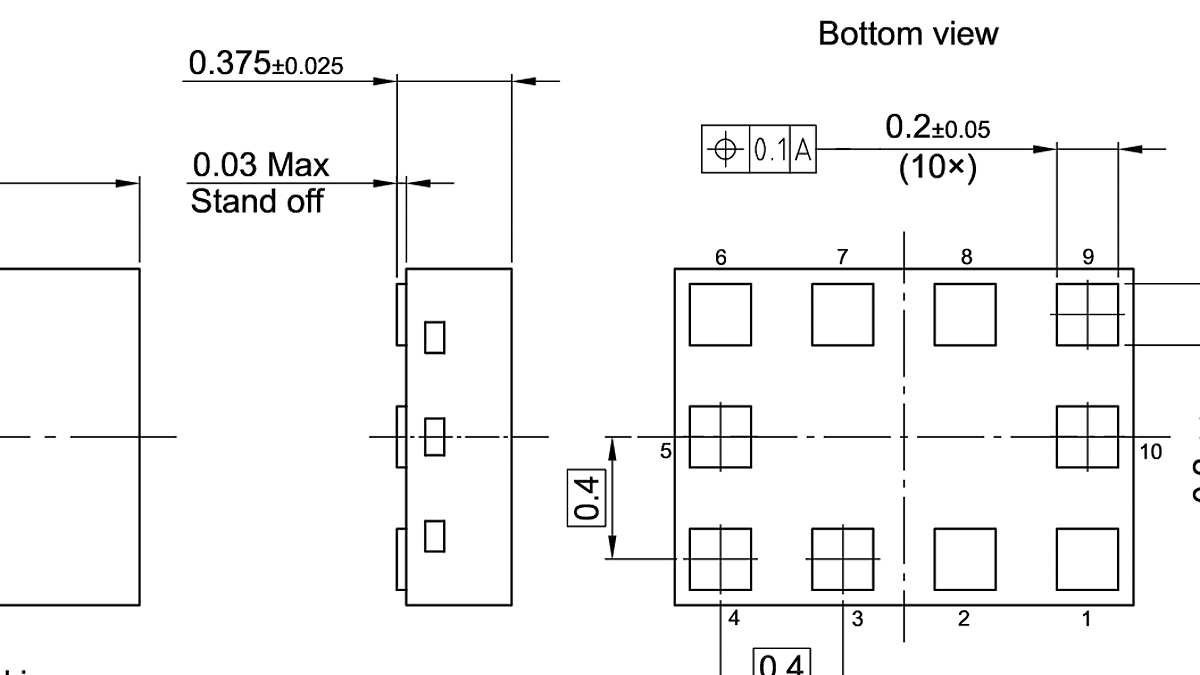

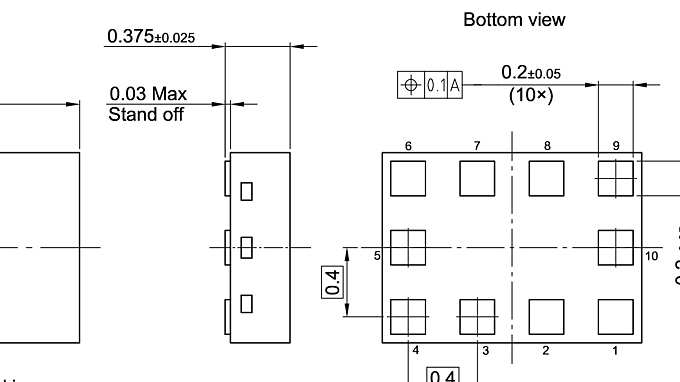

PG-TSNP-10-2_Package Outline PG-TSNP-10-2_Package Outline PG-TSNP-10-2_Package Outline

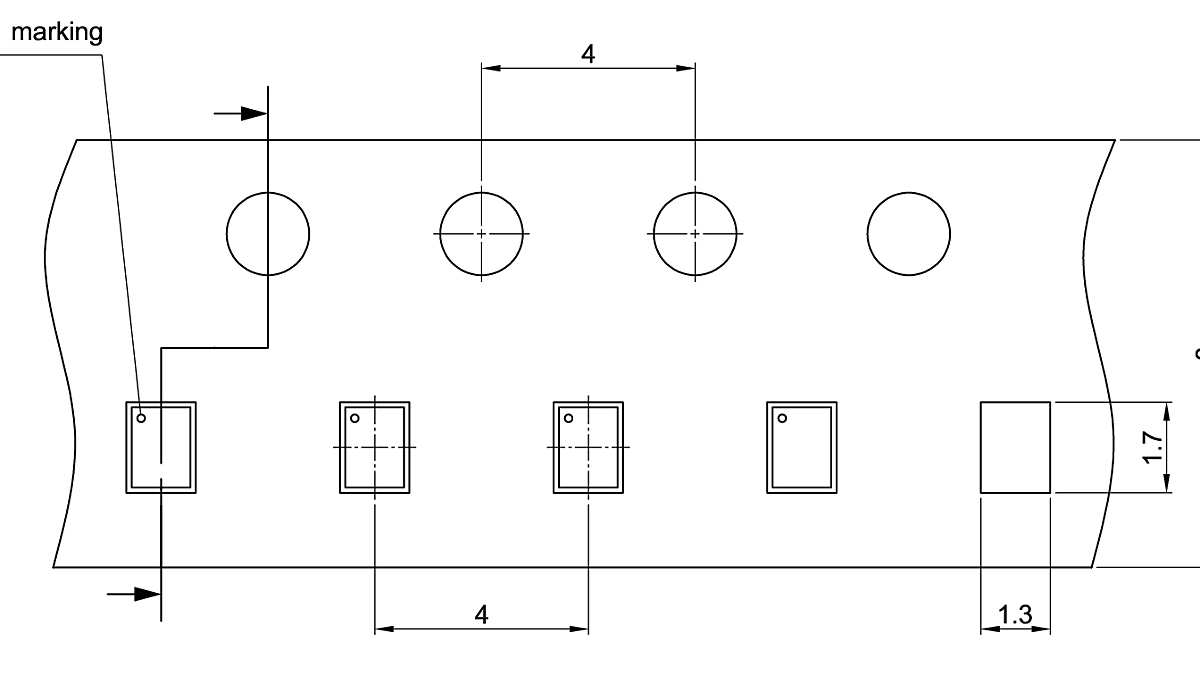

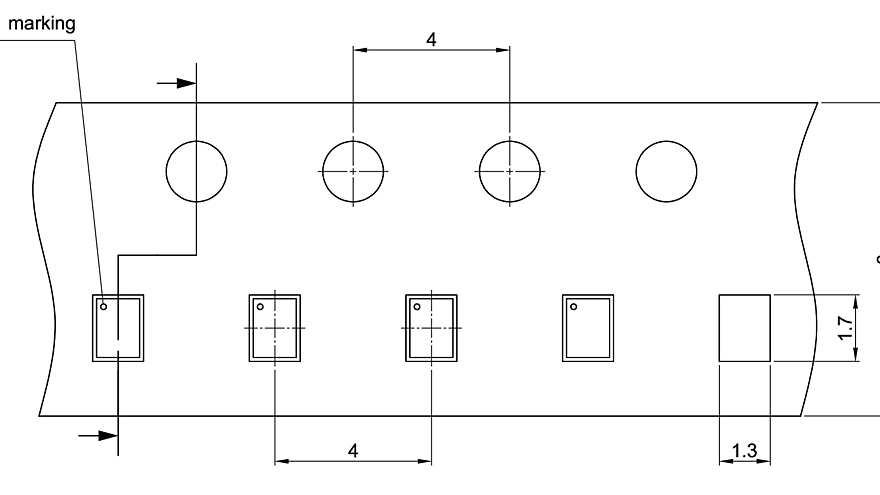

PG-TSNP-10-2_Tape and Reel PG-TSNP-10-2_Tape and Reel PG-TSNP-10-2_Tape and Reel
×
