P-SOT223-4-10

パッケージ㝮詳細

  • パッケージ杝質
    P
  • パッケージ ファミリー
    P-SOT223
  • 端孝
    4
  • ポリアント
    10
  • 露出㝗㝟パドル
    有り
  • ボディ長 (mm)
    6.5
  • ボディ幅 (mm)
    3.5
  • 最尝端孝ピッポ (mm)
    2.3
  • TAPE & REEL
    Pieces/Reel
    Reels/Box

    4000
    1
  • TAPE & REEL
    Pieces/Reel
    Reels/Box

    1000
    1
インフィニオンのスモールアウトライントランジスタ(SOT)、ダイオード(SOD)、半導体(SC)、半導体トランジスタ(SCT)パッケージは、ファミリーとしてさまざまな製品群で提供されています。 リード・フレーム・ベースのパッケージは、最大ピン数が6個までの対称または非対称のピン配置構成を特長としています。 2列ガルウィング形状のリード線により、表面実装技術(SMT)を使用した高スループットの基板実装が可能になります。 リード構造により、ガルウィング形状の信頼性を提供しながら、高い統合レベルが可能になります。 代表的な製品は、トランジスタ、ダイオード、MOSFETおよびバイアスコントローラ、ドライバIC、サージ保護、スイッチなどです。

イメージギャラリー

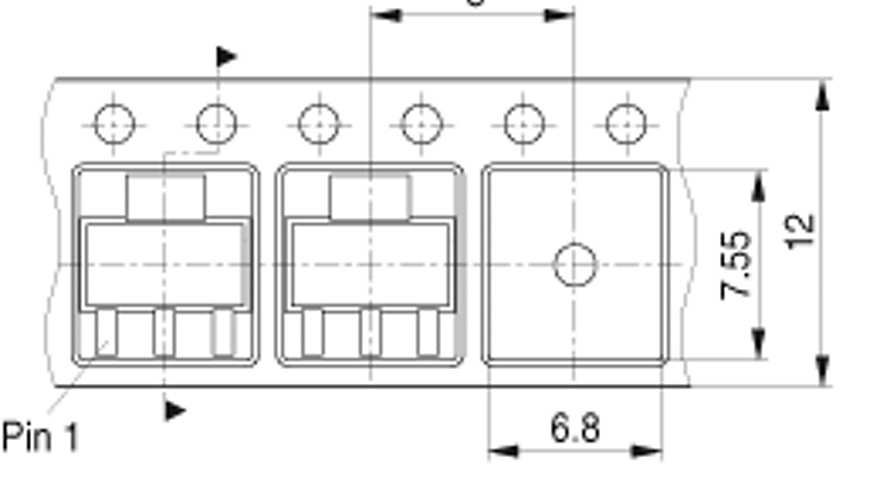

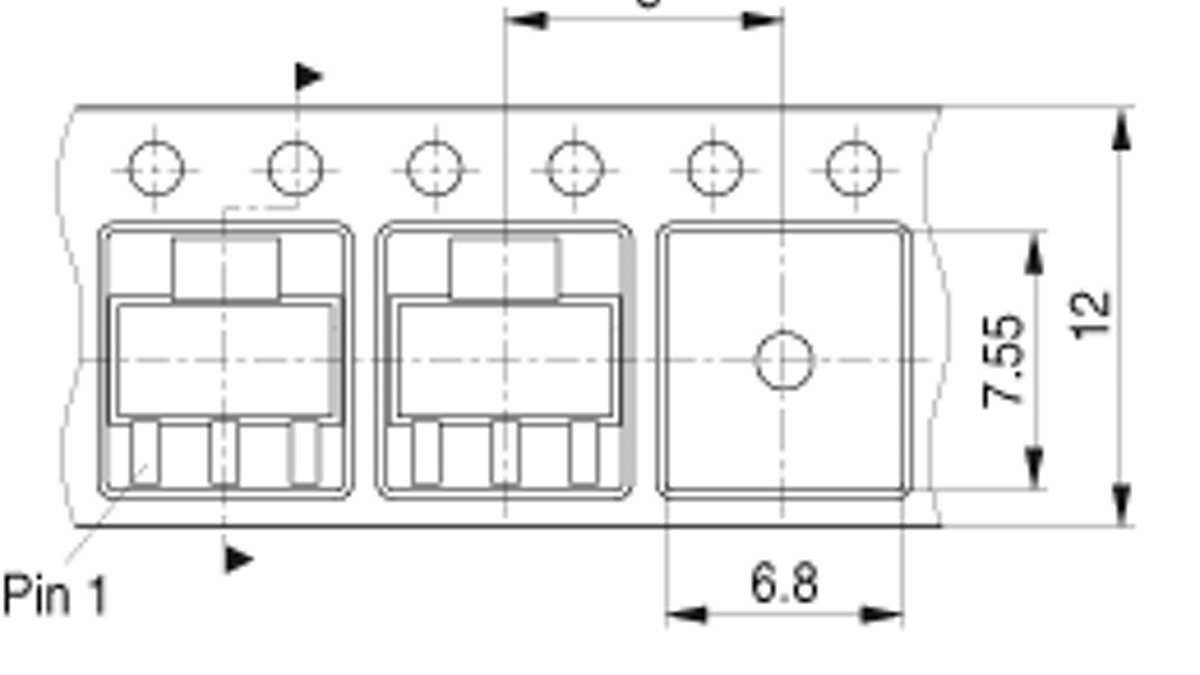

SOT223-TP
SOT223-TP
SOT223-TP SOT223-TP SOT223-TP

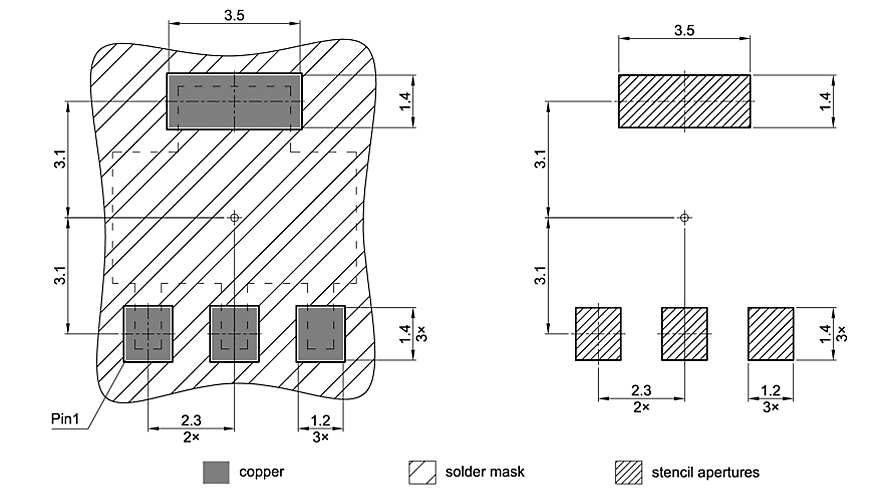

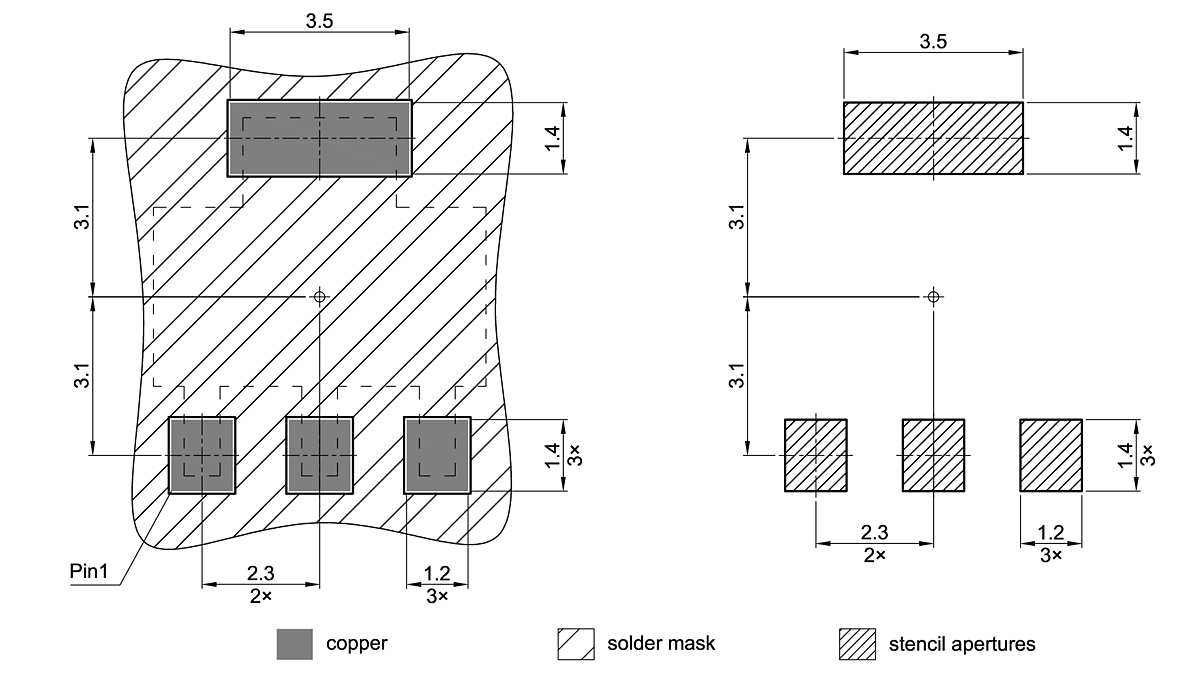

P-SOT223-4-10_Footprint Drawing P-SOT223-4-10_Footprint Drawing P-SOT223-4-10_Footprint Drawing

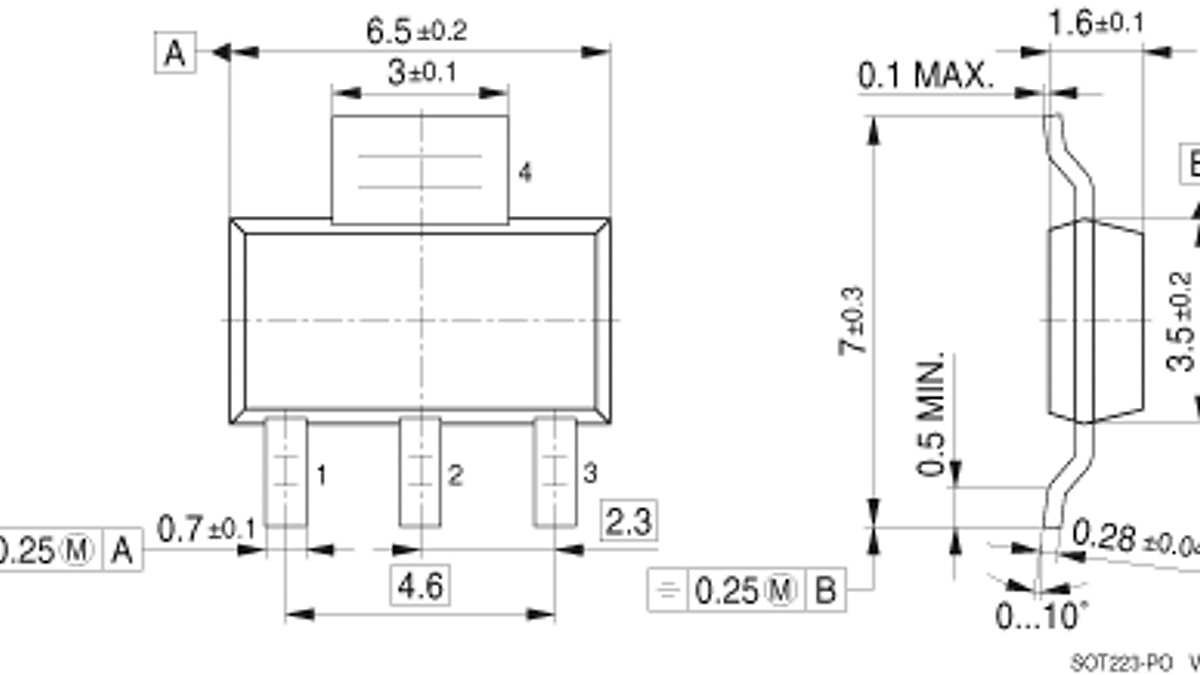

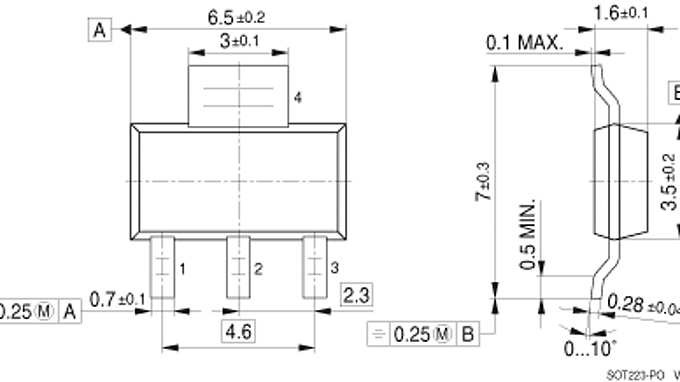

SOT223-PO SOT223-PO SOT223-PO

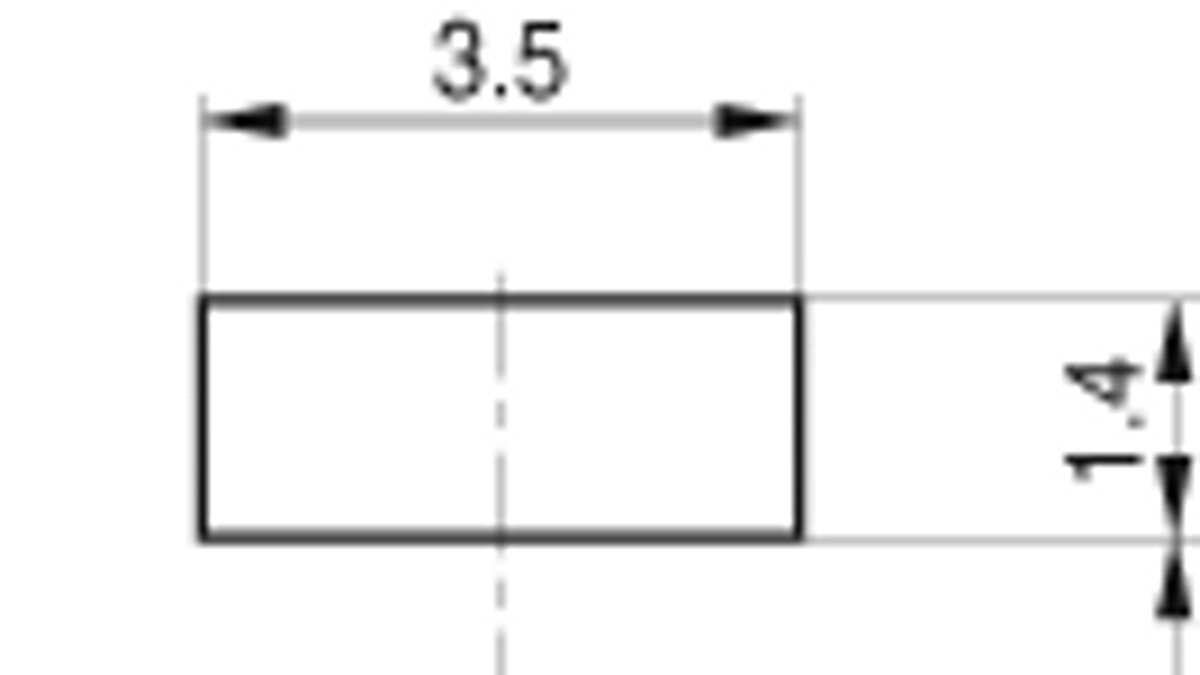

SOT223-FPR SOT223-FPR SOT223-FPR

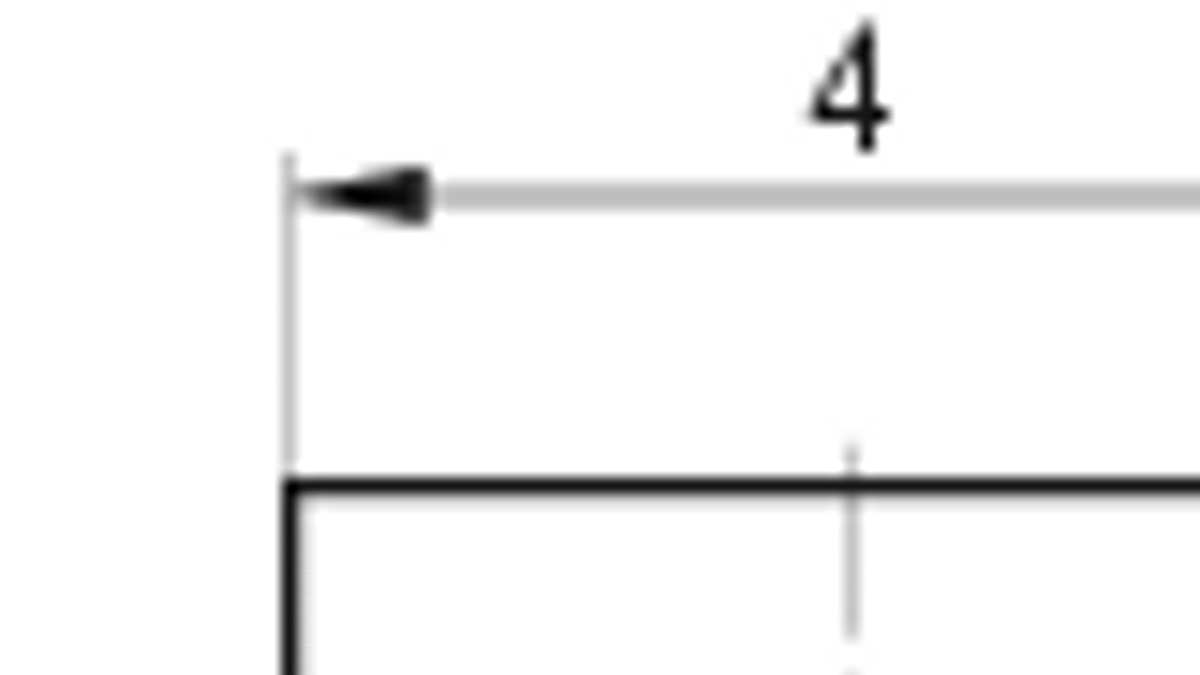

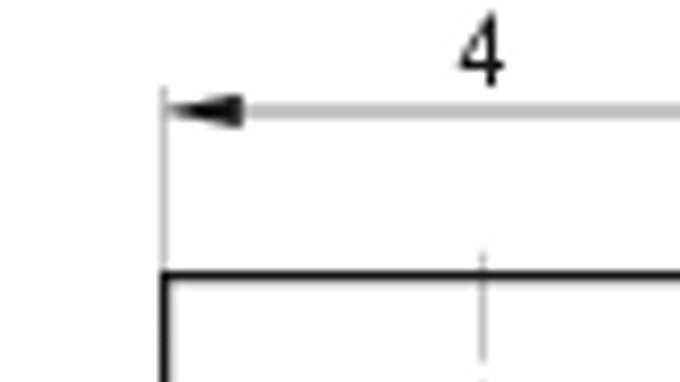

SOT223-FPW SOT223-FPW SOT223-FPW
×
