Active and preferred

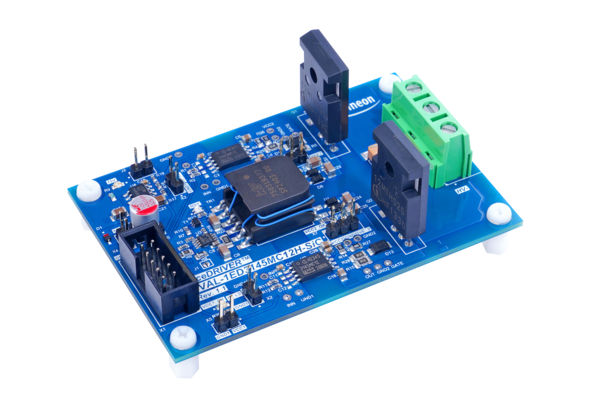

EVAL-1ED3145MC12H-SIC

Evaluation board for 1ED3145MC12H - 6.5 A, 5.7 kV (rms) single-channel isolated gate driver with adjustable UVLO
ユーザーマニュアル
EA.
在庫㝂り

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

EVAL-1ED3145MC12H-SIC
EVAL-1ED3145MC12H-SIC
EA.
ユーザーマニュアル

製品詳細

  • トポロジー
    Half Bridge
  • ファミリー
    Gate Driver
  • ボードタイプ
    Evaluation Board
  • 入力タイプ
    DC
  • 出力電圧
    -35 V to 35 V
  • 寸法
    85 mm x 56 mm x 28 mm
  • 対象アプリケーション
    Fast EV charging, Motor Control & Drives, Industrial Drives
  • 製品名
    EVAL-1ED3145MC12H-SIC
  • 認定
    Industrial
  • 電源電圧
    15.3 V, 15.3 V
推奨
OPN
EVAL1ED3145MC12HSICTOBO1
製哝ステータス active and preferred
インフィニオンパッケージ --
パッケージ坝 N/A
包装サイズ 1
包装形態 CONTAINER
水分レベル N/A
モイスポャーパッキン DRY
鉛フリー No
ポロゲンフリー No
RoHS準拠 No
Infineon stock last updated:
 EA. 在庫㝂り

製哝ステータス
Active
インフィニオンパッケージ --
パッケージ坝 -
包装サイズ 1
包装形態 CONTAINER
水分レベル -
モイスポャーパッキン DRY
鉛フリー
ポロゲンフリー
RoHS対応
EA.
在庫㝂り
This evaluation board is designed to evaluate the 1ED3145MC12H isolated gate driver IC in a half-bridge configuation. This board includes two 1ED3145MC12H, two IMZA120R020M1H CoolSiC™ 1200 V SiC Trench MOSFETs, and a galvanically isolated on-board power supply generated with the EiceDRIVER™ Power 2EP130R transformer driver IC. The board can be used to evaluate other ICs from the 1ED314xMC12H family by replacing the gate driver IC.

機能

  • 1ED3145MC12H isolated gate driver Ics
  • IMZA120R020M1H 1200 V SiC MOSFETs
  • 2EP130R transformer driver IC
  • Adjustable UVLO

利点

  • Easy measurement and configuration
  • On-board power supply
  • Half bridge configuration
  • Switches unassembled

Bill of Material
