Active and preferred

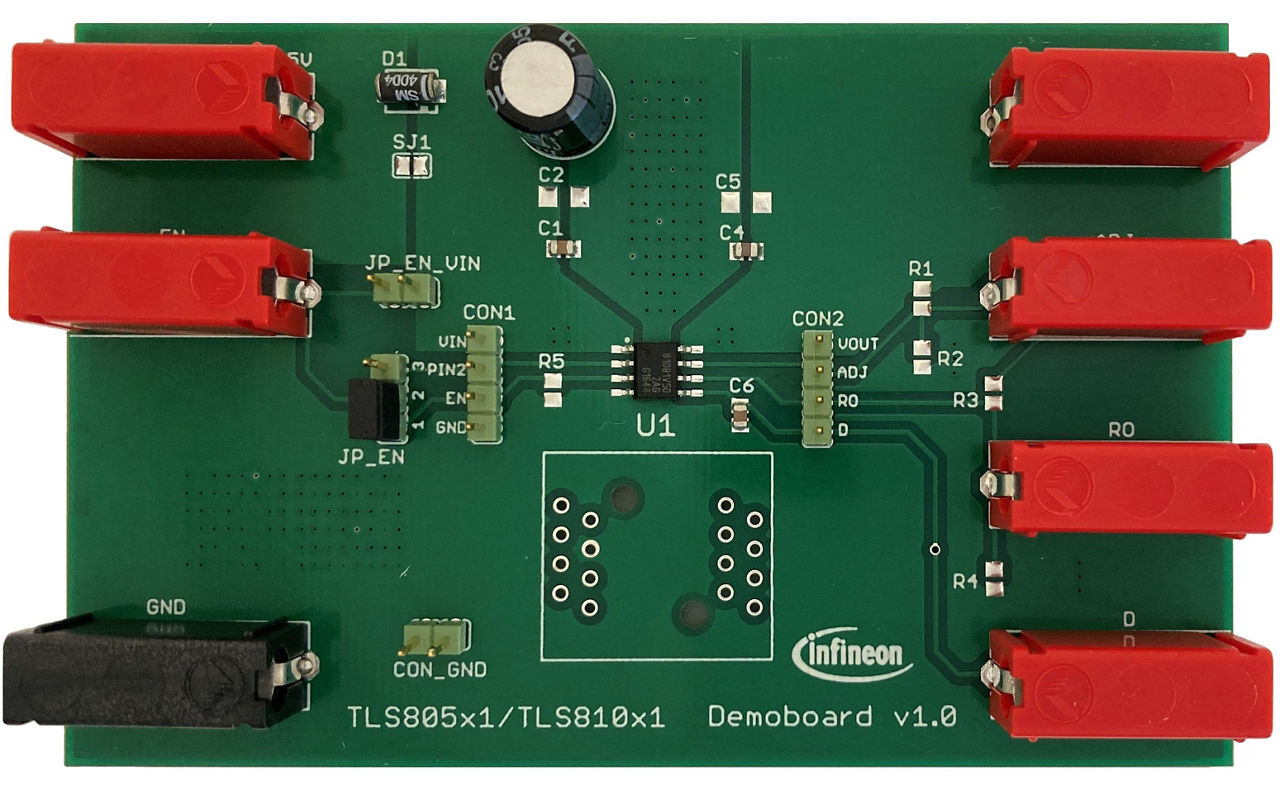

TLS805B1SJV BOARD

ユーザーマニュアル
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLS805B1SJV BOARD
TLS805B1SJV BOARD
EA.
ユーザーマニュアル

製品仕様情報

  • サブアプリケーション
    Start-Stop Control Unit, Infotainment, Gateway, Dashboard, Clima Control (HVAC), Body Module, Automotive General ECU, Alarm
  • トポロジー
    Linear
  • ファミリー
    OPTIREG™ Linear, Linear Voltage Regulator (LDO)
  • ボードタイプ
    Evaluation Board
  • 入力タイプ
    DC
  • 出力電圧
    1.23 V
  • 対象アプリケーション
    Automotive
  • 製品カテゴリ
    Evaluation Boards
  • 製品名
    TLS805B1SJV
  • 言語
    SPICE
  • 認定
    Automotive
  • 電源電圧
    13.5 V
推奨
OPN
TLS805B1SJVBOARDTOBO1
製品ステータス active and preferred
インフィニオンパッケージ N/A
パッケージ名 N/A
包装サイズ 1
包装形態 CONTAINER
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー No
RoHS準拠 No
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ N/A
パッケージ名 -
包装サイズ 1
包装形態 CONTAINER
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
The TLS805B1SJV is a low quiescent current linear voltage regulator with wide input range. It operates from 2.75 V to 42 V, making it ideal for automotive applications. The adjustable output version has 2% accuracy and 50 mA capability. With a small 1 μF ceramic capacitor, it provides stable regulation. The Enable feature allows for easy on/off control with low standby consumption. It includes internal protections for safety.

機能

  • Wide input voltage range: 2.75 V to 42 V
  • 50 mA current capability
  • Ultra low quiescent current 5 µA
  • Adjustable output from 1.2V to V
  • Low dropout voltage: 100 mV @50 mA
  • Very low shutdown current < 1 μA
  • Stable with 1 μF output capacitor
  • Green Product (RoHS compliant)
  • AEC Qualified

利点

  • Automotive-grade:Robust & Cost-Effective
  • Optimized 1µF ceramic output capacitance
  • Save energy with ultra-low standby. nt

用途

Bill of Material
