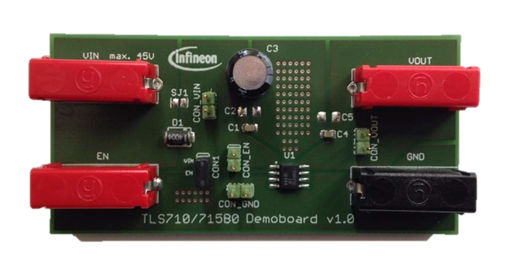

TLS710B0EJ V50 BOARD
Active and preferred

TLS710B0EJ V50 BOARD

User manual
ビデオ

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLS710B0EJ V50 BOARD
TLS710B0EJ V50 BOARD
User manual

製品仕様情報

  • サブアプリケーション
    Clima Control (HVAC), Dashboard, Gateway, Infotainment, Start-Stop Control Unit, Body Module, Automotive General ECU, Alarm
  • トポロジー
    Linear
  • ファミリー
    OPTIREG™ Linear, Linear Voltage Regulator (LDO)
  • ボードタイプ
    Evaluation Board
  • 入力タイプ
    DC
  • 出力電圧 範囲
    4.9 V～5.1 V
  • 出力電圧
    5 V
  • 対象アプリケーション
    Automotive
  • 製品名
    TLS710B0EJ V50
  • 認定
    Automotive
  • 電源電圧 範囲
    4 V～40 V
  • 電源電圧
    13.5 V
推奨
OPN
TLS710B0EJV50BOARDTOBO1
製品ステータス active and preferred
インフィニオン パッケージ N/A
パッケージ名 N/A
梱包サイズ 1
梱包形態 CONTAINER
MSL (湿度感受性レベル) NA
防湿梱包 NON DRY
鉛フリー No
ハロゲンフリー No
RoHS対応 No
Infineon stock last updated:

製品ステータス
Active
インフィニオン パッケージ N/A
パッケージ名 -
梱包サイズ 1
梱包形態 CONTAINER
MSL (湿度感受性レベル) NA
防湿梱包 NON DRY
鉛フリー
ハロゲンフリー
RoHS準拠
TLS710B0: Low dropout linear voltage regulator for up to 100mA load current. Regulates input voltage (up to 40V) to VQ,nom=5V (±2%). Ideal for low current systems. Dropout voltage: 250mV (output<100mA). Extended range from 4.0V for automotive start-stop. Enable control, fast regulation with 1μF output capacitor. Designed for automotive applications, with current limitation and overtemperature shutdown.

特長

  • input voltage range from 4.0 V to 40 V
  • Output voltage 5 V
  • Output voltage precision ± 2%
  • Output current up to 100 mA
  • Low current consumption of 40 μA
  • Very low dropout Voltage of typ. 200 mV
  • temperature range from -40°C up to 150°C
  • Green Product (RoHS compliant)
  • AEC Qualified

利点

  • Very wide input voltage range
  • Supports voltage cranking application
  • Very low dropout

アプリケーション
