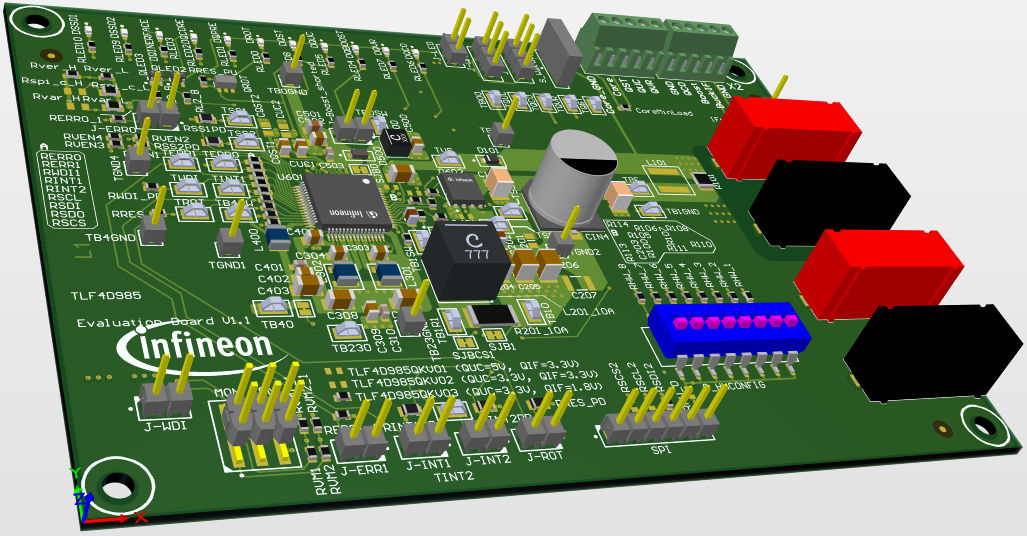

TLF4D985QKV03 BOARD

TLF4D985QKV03ボード
データシート

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLF4D985QKV03 BOARD
TLF4D985QKV03 BOARD
データシート

製品仕様情報

  • アプリケーション
    Automotive
  • サブアプリケーション
    Sensor fusion, Domain controller, Zone controller, Connected gateway
  • ファミリー
    OPTIREG™ PMIC
  • 出力電圧タイプ
    5.8 V, 5 V, 3.3 V, 1.025 V, 5.8 V, 5 V, 3.3 V, 1.025 V, 5.8 V, 5 V, 3.3 V, 1.8 V, 1.025 V
  • 分類
    ISO 26262 compliant
  • 対象アプリケーション
    Automotive
  • 製品カテゴリ
    Evaluation Boards
  • 認定
    Automotive
  • 電源電圧 (範囲)
    3.8 V ～ 52 V
OPN
TLF4D985QKV03BOARDTOBO1
製品ステータス coming soon
インフィニオンパッケージ --
パッケージ名 N/A
包装サイズ 1
包装形態 CONTAINER
水分レベル N/A
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー No
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス coming soon
インフィニオンパッケージ --
パッケージ名 -
包装サイズ 1
包装形態 CONTAINER
水分レベル -
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
この評価ボードを使用すると、AURIX™マイクロコントローラー用機能安全システムであるOPTIREG™ TLF4D985QKV0xR1のアナログ性能をテストできます。このボードを使用すると、ユーザーは外部負荷抵抗器を使用してすべての電源レールをテストし、SPI信号、INT割り込み信号、ERR信号、およびウィンドウ ウォッチドッグ サービス信号 (WDI) を測定できます。GUIとインターフェースするには、KIT-A2G-TC375-ARD-SBが必要です。

特長

  • OPTIREG™ PMICとパッシブ外部コンポーネントを1枚のPCBに統合します。
  • 最適化されたレイアウト
  • 高速オシロスコープ測定を可能にするコネクタを搭載

利点

  • マイクロコントローラーユニットなしでTLF4D電源性能をアナログテストできます。
  • FuSa (機能安全) 関連機能のテスト:WWD、FWD、Err信号、SS1/SS2、INT
  • 保護された環境でTLF4Dの安全システム電源メカニズムを理解できます。
  • 専門知識を得て時間を節約できます:PCBレイアウトおよびBOM 情報を活用可能
  • SPIインターフェースを評価するためのGUIを利用できます。

用途
