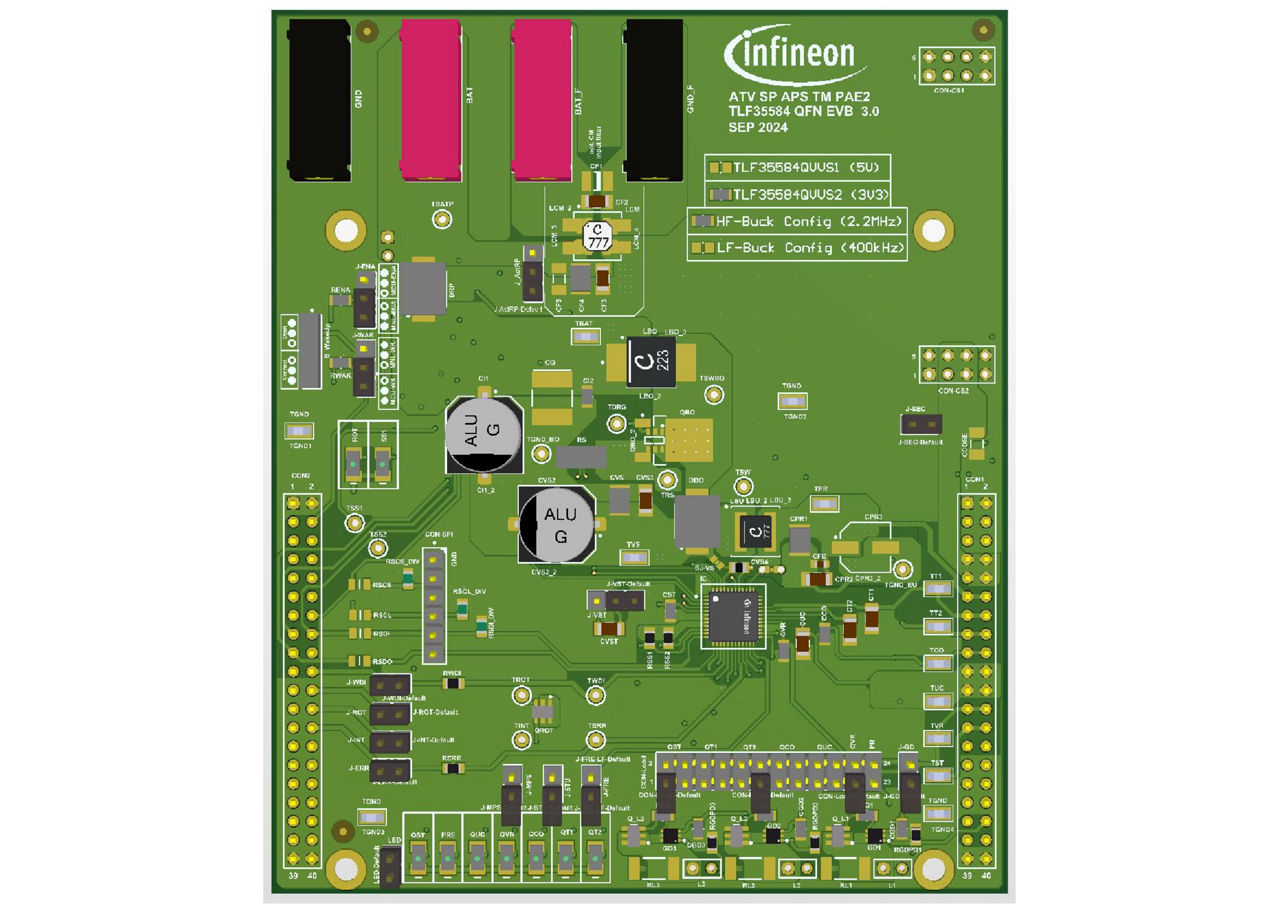

TLF35584QVVS2 BOARD
Active and preferred
RoHS対応

TLF35584QVVS2 BOARD

データシート

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLF35584QVVS2 BOARD
TLF35584QVVS2 BOARD
データシート

製品仕様情報

  • アプリケーション
    Automotive
  • サブアプリケーション
    Powertrain, Electrical Drive Train, Safety Chassis
  • ファミリー
    DC-DC Converter, OPTIREG™ PMIC
  • ボードタイプ
    Demo Board
  • 出力電圧
    5.8 V
  • 対象アプリケーション
    Automotive
  • 製品カテゴリ
    Evaluation Boards
  • 言語
    SPICE
  • 認定
    Automotive
  • 電源電圧 範囲
    3 V～40 V
  • 電源電圧
    14 V
推奨
OPN
TLF35584QVVS2BOARDTOBO1
製品ステータス active and preferred
インフィニオン パッケージ N/A
パッケージ名 N/A
梱包サイズ 1
梱包形態 CONTAINER
MSL (湿度感受性レベル) NA
防湿梱包 NON DRY
鉛フリー No
ハロゲンフリー No
RoHS対応 Yes
Infineon stock last updated:

製品ステータス
Active
インフィニオン パッケージ N/A
パッケージ名 -
梱包サイズ 1
梱包形態 CONTAINER
MSL (湿度感受性レベル) NA
防湿梱包 NON DRY
鉛フリー
ハロゲンフリー
RoHS準拠
This application board tests analog performance of TLF35584QVHS2 and TLF35584QVVS2 for AURIX™ microprocessor. TLF35584 includes regulators and trackers: VFB=5.8V, Quc=5.0V/3.3V, Qst=5.0V/3.3V, Qco=5.0V, Qvr=5.0V, Qt1=Qt2=5.0V. The board tests power supply rails, measures SPI, INT, ERR, and WDI signals. For digital performance testing, purchase companion board TLF35584 MC. For datasheet and support, contact sales or TAC.

特長

  • OPTIREG™PMIC on one PCB
  • Optimized layout
  • Enable fast oscilloscope measurements

利点

  • TLF35x power supply analog testing.
  • Get acquainted with safety system-supply
  • Quick set-up to verify the configuration

アプリケーション
