Active and preferred

TLD7002-16SYS_EVAL

TLD7002-16ES system evaluation board
ユーザーマニュアル
ソフトウェア
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLD7002-16SYS_EVAL
TLD7002-16SYS_EVAL
EA.
ユーザーマニュアル

製品詳細

  • インターフェース
    HSLI (uart over CAN ) or TTL UART
  • コンフィギュレーション
    linear current sink
  • サブアプリケーション
    Lighting
  • トポロジー
    Linear
  • ファミリー
    LITIX™ Pixel Rear
  • ボードタイプ
    Evaluation Board
  • 入力タイプ
    DC
  • 出力電圧 max
    20 V
  • 出力電流
    5.6 mA to 76.5 mA
  • 寸法
    100x110mm
  • 対象アプリケーション
    Automotive
  • 認定
    Automotive
  • 説明
    The TLD7002-16SYS_EVAL is an evaluation platform for the TLD7002-16ES LED driver.
  • 電源電圧 max
    35 V
推奨
OPN
TLD700216SYSEVALTOBO1
製品ステータス active and preferred
インフィニオンパッケージ N/A
パッケージ名 N/A
包装サイズ 1
包装形態 CONTAINER
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー No
RoHS準拠 No
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ N/A
パッケージ名 -
包装サイズ 1
包装形態 CONTAINER
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
The TLD7002-16SYS_EVAL is an evaluation platform for the TLD7002-16ES LED driver. TLD7002-16SYS_EVAL consists of one PCB, with 3 snappable sections:; 1 x CAN transceiver section; 2 x LED driver, TLD7002-16ES section; 2 x LED load sectionThe 5 sections of the PCB can be snapped in order to mimic different system implementation. The two TLD7002-16ES devices in the TLD7002-16SYS_EVAL have a pre-programmed OTP, with addresses 2 and 3.

機能

  • 2 xTLD7002-16ES devices pre-written OTP
  • 64 RED LEDs
  • Snappable CAN transceiver & load boards
  • High reliability and operating lifetime

利点

  • TLD7002-16ES Eval in 3 Operating Modes
  • Universal CAN Transceiver Compatibility

用途

Bill of Material

ドキュメント

ドキュメント

デザイン リソース

図

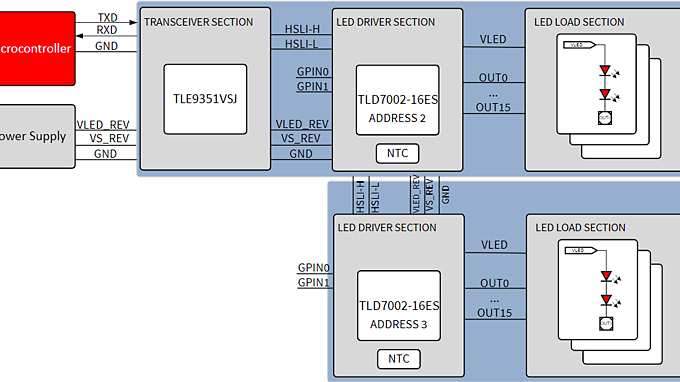

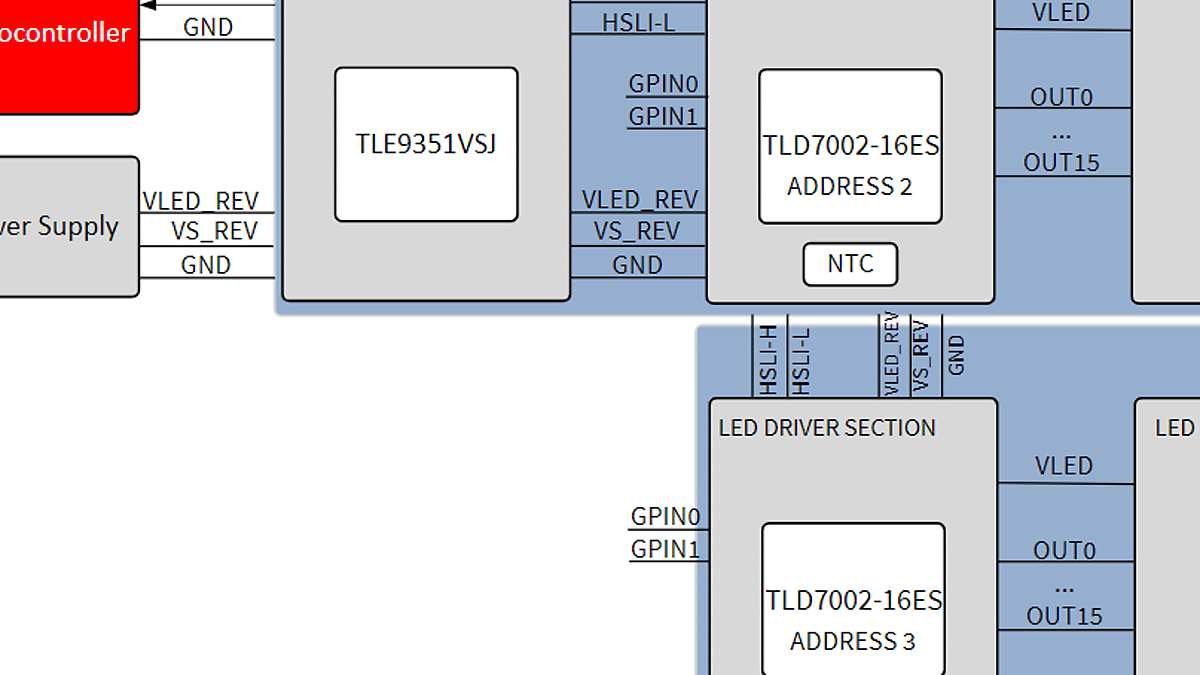

TLD7002-SYS-EVAL-blockDiagr
TLD7002-SYS-EVAL-blockDiagr
TLD7002-SYS-EVAL-blockDiagr TLD7002-SYS-EVAL-blockDiagr TLD7002-SYS-EVAL-blockDiagr

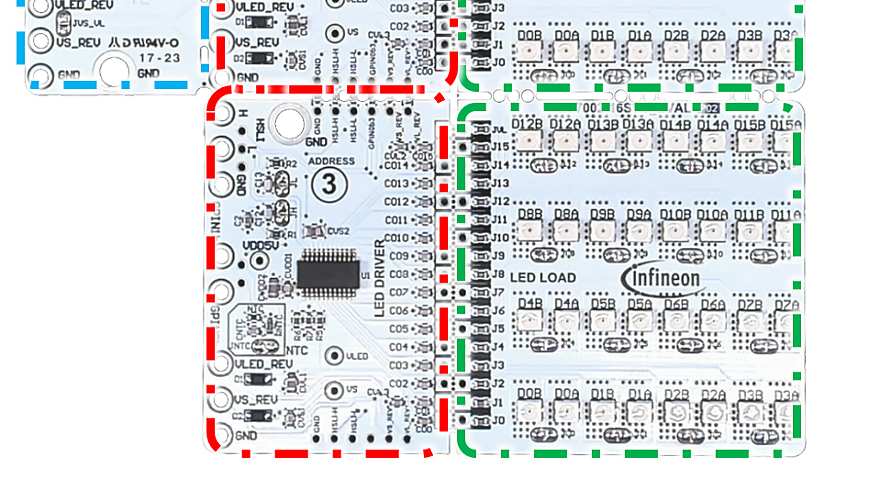

TLD7002-16SYS-EVALPictureWithSnapPoints TLD7002-16SYS-EVALPictureWithSnapPoints TLD7002-16SYS-EVALPictureWithSnapPoints

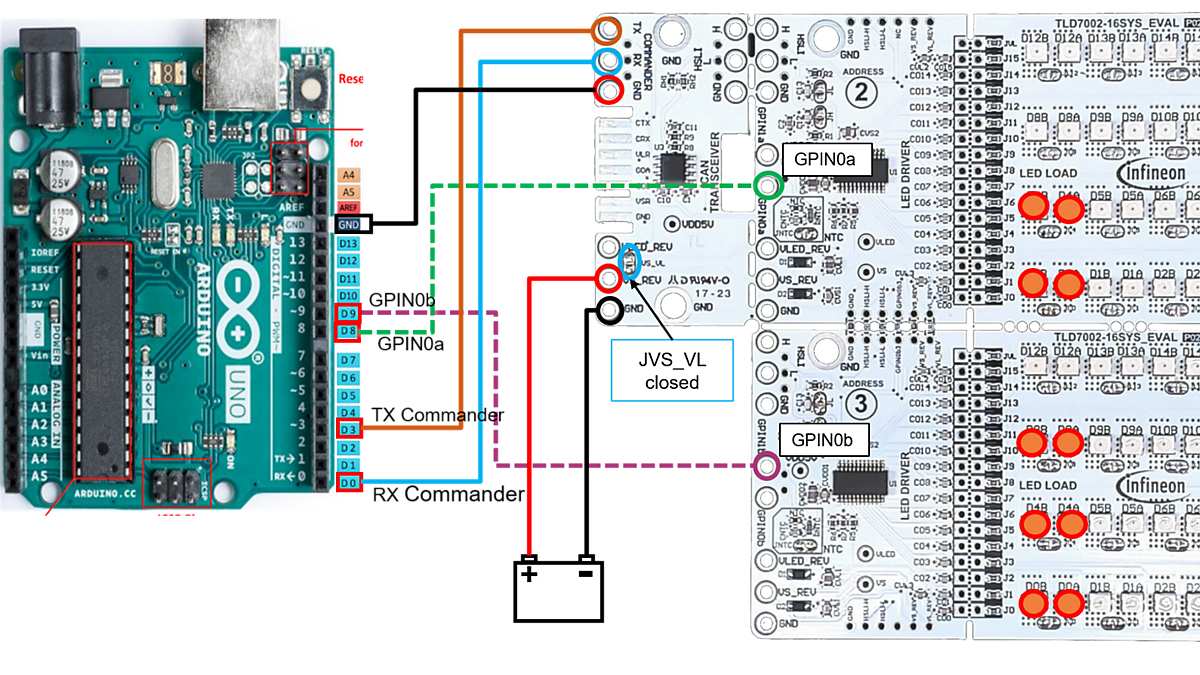

SYS-EVAL-connectedToArduino SYS-EVAL-connectedToArduino SYS-EVAL-connectedToArduino
×
modalImg

パートナー ソリューション
