Active and preferred

TLD6099-2S_S_EVAL

Dual channel SEPIC suitable for adaptive driving beam (ADB)
ユーザーマニュアル
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLD6099-2S_S_EVAL
TLD6099-2S_S_EVAL
EA.
ユーザーマニュアル

製品詳細

  • Pout (per channel)
    40 W
  • コンフィギュレーション
    SEPIC
  • サブアプリケーション
    High beam, Low beam, Daytime running light / Position light
  • トポロジー
    SEPIC
  • ファミリー
    LITIX™ Power
  • ボードタイプ
    Demo Board, Evaluation Board
  • 入力タイプ
    DC
  • 出力電圧
    3 V to 40 V
  • 出力電流 max
    1 A
  • 周波数
    500 kHz
  • 対象アプリケーション
    Automotive
  • 認定
    Automotive
  • 電源電圧
    8 V to 45 V
推奨
OPN
TLD60992SSEVALTOBO1
製品ステータス active and preferred
インフィニオンパッケージ N/A
パッケージ名 N/A
包装サイズ 1
包装形態 CONTAINER
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー No
RoHS準拠 No
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ N/A
パッケージ名 -
包装サイズ 1
包装形態 CONTAINER
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり

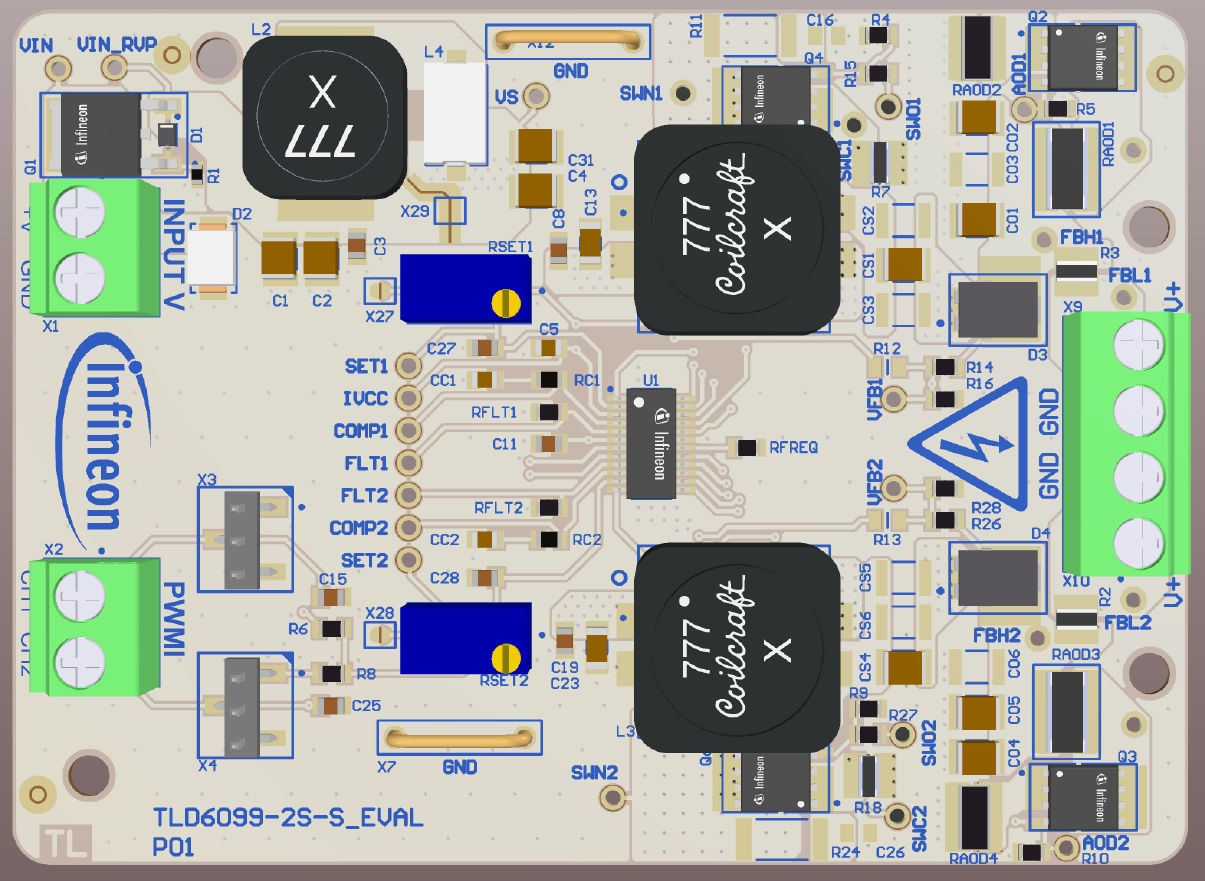

TLD6099-2S_S_EVAL is an evaluation board designed as dual-channel LED driver in SEPIC. It can deliver up to 40 W per channel. The two channels are independent. A special path is provided to discharge the output capacitors when an overcurrent is occurring during load transitions.

機能

  • 1 A output on both channels
  • 2 independent channels in SEPIC topology
  • Integrated EMI filter and reverse polarity protection
  • Wide input range: 8 V - 45 V
  • Wide output voltage: 3V - 40V

利点

  • Easy to use
  • No need for filtering
  • Fully protected against reverse polarity
  • Integrated Adaptive Output Discharge

用途
