TLD5097EP_SEPIC_EVAL
Active and preferred
RoHS対応

TLD5097EP_SEPIC_EVAL

SEPIC LEDドライバ

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLD5097EP_SEPIC_EVAL
TLD5097EP_SEPIC_EVAL

製品仕様情報

  • Pout 範囲
    0 W～23 W
  • サブアプリケーション
    Lighting
  • トポロジー
    SEPIC
  • ファミリー
    LITIX™ Power
  • ボードタイプ
    Evaluation Board, Demo Board
  • 入力タイプ
    DC
  • 出力電圧 (最大)
    23 V
  • 出力電流
    1 A
  • 出力電流 (最大)
    1 A
  • 周波数範囲 範囲
    100 kHz～500 kHz
  • 対象アプリケーション
    Target Application
  • 電源電圧 範囲
    8 V～27 V
推奨
OPN
TLD5097EPSEPICEVALTOBO1
製品ステータス active and preferred
インフィニオン パッケージ LG-MADK-1
パッケージ名 N/A
梱包サイズ 1
梱包形態 CONTAINER
MSL (湿度感受性レベル) NA
防湿梱包 NON DRY
鉛フリー No
ハロゲンフリー No
RoHS対応 Yes
Infineon stock last updated:

製品ステータス
Active
インフィニオン パッケージ LG-MADK-1
パッケージ名 -
梱包サイズ 1
梱包形態 CONTAINER
MSL (湿度感受性レベル) NA
防湿梱包 NON DRY
鉛フリー
ハロゲンフリー
RoHS準拠

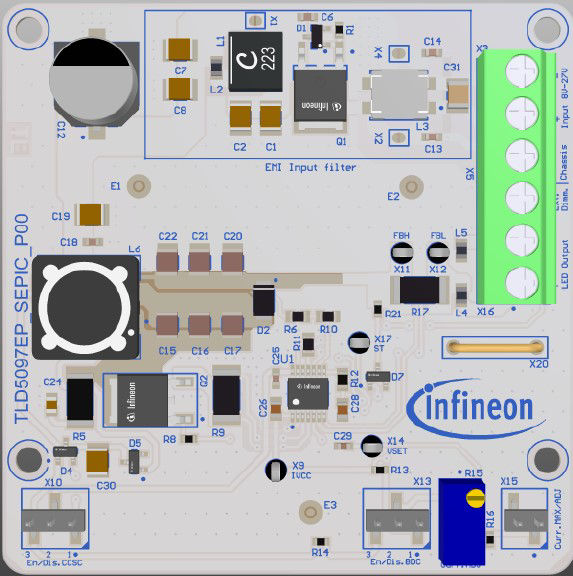

SEPICトポロジーでTLD5097EPを使用した高出力LEDアプリケーション向け評価ボード。ボードのデフォルト構成は、追加機能を有効にしないSEPICトポロジーです。この構成では、効率85%以上で負荷に最大23 Wの電力を供給できます。短絡 (GND短絡) 時にDC-DCコンバーターと負荷を保護する補助回路が備わっています。

特長

  • 出力電流調整トリマー
  • 電力ディレーティング回路
  • デジタル調光入力
  • コールドクランキング耐性回路 (CCSC)

利点

  • 車載LED向けのコスト効率の高いデバイス
  • オンボード電流制御

アプリケーション
