Active and preferred
RoHS準拠

TLD1173-1STD_EVAL

TLD1173-1STD_EVAL board
ユーザーマニュアル
EA.
在庫㝂り

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLD1173-1STD_EVAL
TLD1173-1STD_EVAL
EA.
ユーザーマニュアル

製品詳細

  • サブアプリケーション
    LED Rear Lighting, Interior Lighting, Exterior Lighting, General purpose lighting
  • トポロジー
    Linear Low Side
  • ファミリー
    LITIX™ Basic+
  • ボードタイプ
    Demo Board
  • 入力タイプ
    DC
  • 出力電圧
    6.5 V to 18.5 V
  • 出力電流
    0 mA to 400 mA
  • 周囲温度
    40 °C
  • 対象アプリケーション
    Automotive
  • 製品カテゴリ
    Evaluation Boards
  • 認定
    Automotive
  • 電源電圧
    8 V to 21 V
  • 電源電圧 ( (less than 1 s)) max
    27 V
推奨
OPN
TLD11731STDEVALTOBO1
製哝ステータス active and preferred
インフィニオンパッケージ N/A
パッケージ坝 N/A
包装サイズ 1
包装形態 CONTAINER
水分レベル NA
モイスポャーパッキン NON DRY
鉛フリー No
ポロゲンフリー No
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫㝂り

製哝ステータス
Active
インフィニオンパッケージ N/A
パッケージ坝 -
包装サイズ 1
包装形態 CONTAINER
水分レベル NA
モイスポャーパッキン NON DRY
鉛フリー
ポロゲンフリー
RoHS対応
EA.
在庫㝂り

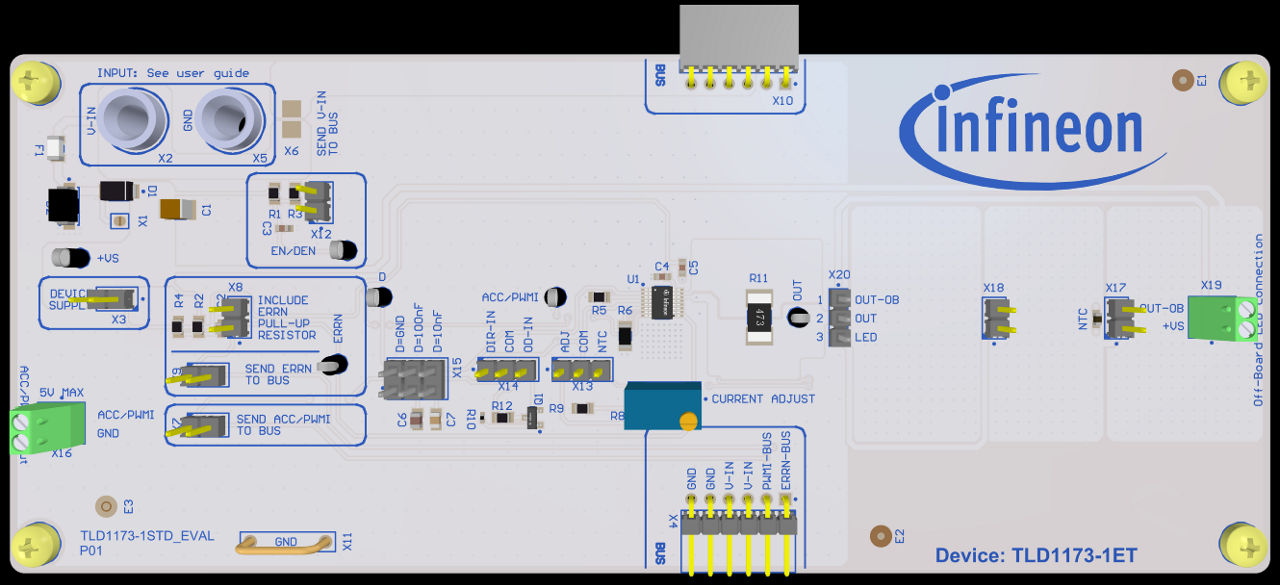

Evaluation board for LITIX™ Basic+: Equipped with TLD1173-1ET and on-board 3 white LEDs load.

機能

  • Output current capability up to 400 mA
  • Power offload for current
  • Analog and digital dimming support
  • Configurable fault management
  • Open load, short to battery protection
  • Thermal shutdown protection
  • Thermal derating with NTC thermistor
  • Common error network sharing
  • Compatibility with other LITIX™ boards

利点

  • Easy evaluation of each device's pin
  • Configurable fault management
  • Thermal derating with NTC thermistor
  • Cable-free LITIX™ Basic+ boards

用途

Bill of Material
