SHIELD_60ATR24ES_01
生産終了
生産終了
RoHS対応

SHIELD_60ATR24ES_01

生産終了

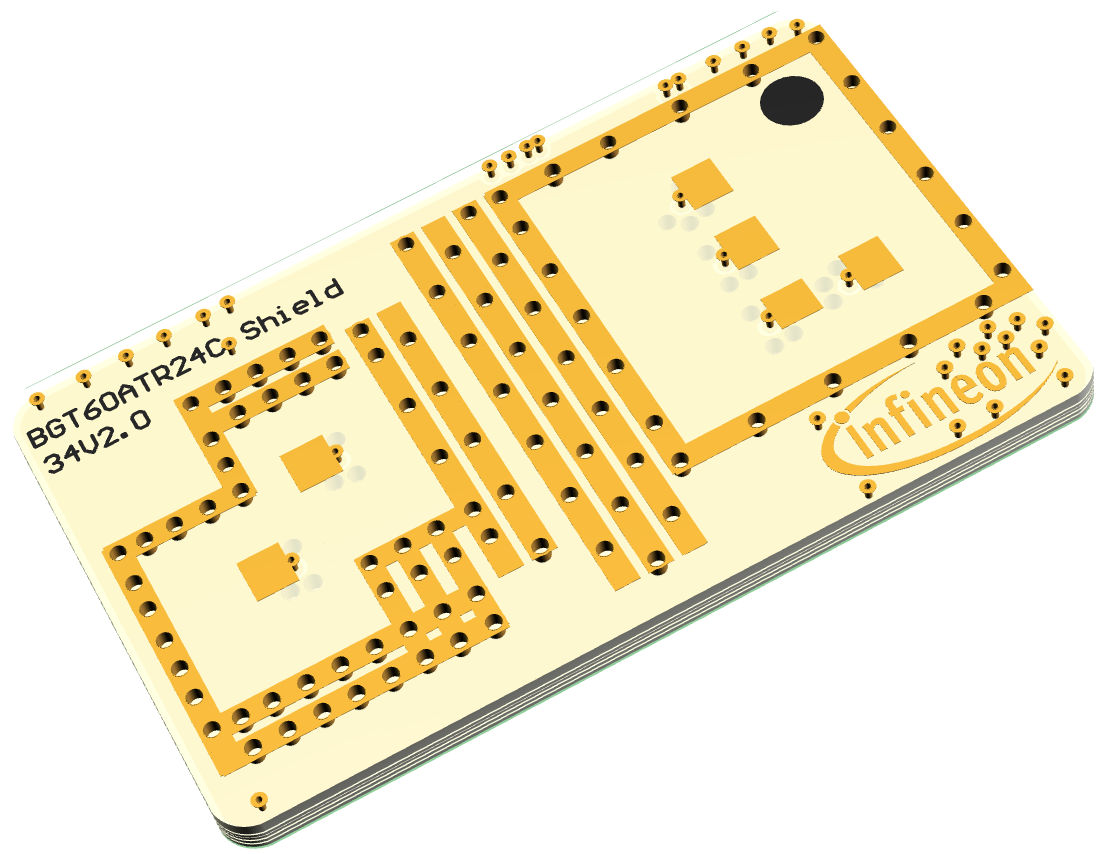

RF shield with XENSIV™ BGT60ATR24C 60 GHz radar sensor and onboard antennas for automotive in-cabin sensing
アプリケーション ノート

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

SHIELD_60ATR24ES_01
SHIELD_60ATR24ES_01
アプリケーション ノート

製品仕様情報

  • Rxアンテナの数 (最大)
    4
  • Txアンテナの数 (最大)
    2
  • アングル アライバル
    Yes
  • アンテナ
    External
  • ハロゲンフリー
    Yes
  • ファミリー
    60 GHz radar sensors
  • ボードタイプ
    Demo Board
  • モーション
    Yes
  • 入力タイプ
    DC
  • 周波数 範囲
    58 GHz～62 GHz
  • 対象アプリケーション
    Automotive sensing, Hidden sensing applications behind radome, Radar frontend for gesture sensing, High resolution FMCW radars, Short range sensing operations
  • 最大検出範囲
    15 m
  • 最小検出範囲
    0.2 m
  • 製品名
    BGT60ATR24C
  • 認定
    Automotive
  • 速度［m/s］
    Yes
OPN
SHIELD60ATR24ES01TOBO1
製品ステータス discontinued
インフィニオン パッケージ --
パッケージ名 N/A
梱包サイズ 1
梱包形態 CONTAINER
MSL (湿度感受性レベル) N/A
防湿梱包 NON DRY
鉛フリー No
ハロゲンフリー No
RoHS対応 Yes
Infineon stock last updated:

製品ステータス discontinued
インフィニオン パッケージ --
パッケージ名 -
梱包サイズ 1
梱包形態 CONTAINER
MSL (湿度感受性レベル) -
防湿梱包 NON DRY
鉛フリー
ハロゲンフリー
RoHS準拠
This RF shield features XENSIV™ BGT60ATR24C 60 GHz radar sensor, with an L-shaped onboard antennas for optimal coverage within a vehicle's cabin. The BGT60ATR24C is an automotive 60 GHz radar sensor that enables ultra-wide bandwidth FMCW operation in a compact package. This shield facilitates prototyping for a range of applications, including automotive and consumer use cases such as vital sensing, gesture sensing, and child presence detection.

特長

  • 26 x 16 mm² RF shield form factor
  • Antennas on-board
  • 2Tx / 4Rx channels (in L-shaped configuration)
  • Digital interface for config. and data transfer
  • Optimized power modes for low-power operation
  • Integrated state machine for independent operation
  • Operates with RDK and Radar Fusion GUI

利点

  • Digital interface for config. and data transfer
  • Optimized power modes for low-power operation
  • Integrated state machine for independent operation
  • Operates with RDK and Radar Fusion GUI
