S6SBP501A00VA1001

3ch DC/DC Converter IC for Automotive Instrument Cluster S6BP501A Evaluation Kit
ユーザーマニュアル

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

S6SBP501A00VA1001
S6SBP501A00VA1001
ユーザーマニュアル

製品詳細

  • ボードタイプ
    Evaluation Board
  • 入力タイプ
    DC
  • 対象アプリケーション
    Infotainment
  • 認定
    Automotive
OPN
S6SBP501A00VA1001
製品ステータス not for new design
インフィニオンパッケージ --
パッケージ名 N/A
包装サイズ 1
包装形態 TRAY
水分レベル N/A
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー No
RoHS準拠 No
Infineon stock last updated:

製品ステータス not for new design
インフィニオンパッケージ --
パッケージ名 -
包装サイズ 1
包装形態 TRAY
水分レベル -
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応

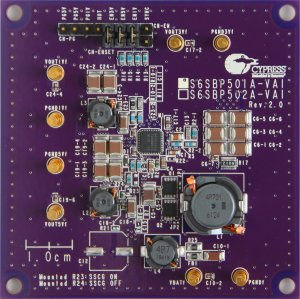

S6SBP501A00VA1001 is the evaluation kit for the power block of an automotive instrument cluster. The kit implements the power management IC S6BP501A.The design information is included in EVK operation guide. S6BP501A is a three channel output power management IC. This IC includes one high voltage buck DC/DC controller(DD3V), one buck DC/DC converter with built-in FETs (DD1V) and one boost DC/DC converter with built-in FETs (DD5V). At no load, the input supply current is reduced to 15 μA (Typ). It is possible to provide stable output voltage under an automotive cold cranking condition until the input voltage falls to 2.5V. This IC has power good (PG) monitors for each output and a thermal-warning indicator. Evaluation Board Specification:
Item Symbol Min. Typ. Max. Unit
Input Voltage VIN 4.5 12 42 V
Output Voltage   VOUT3V - 3.30 - V
VOUT5V - 5.00 - V
VOUT1V - 1.15 - V
Output Current   IOUT3 - - 1.6 A
IOUT5 - - 1.3 A
IOUT1 - - 1.4 A

利点

  • Evaluation board for S6BP501A00
