REF_XDPS2221E_250W_BPA
Active and preferred
RoHS対応

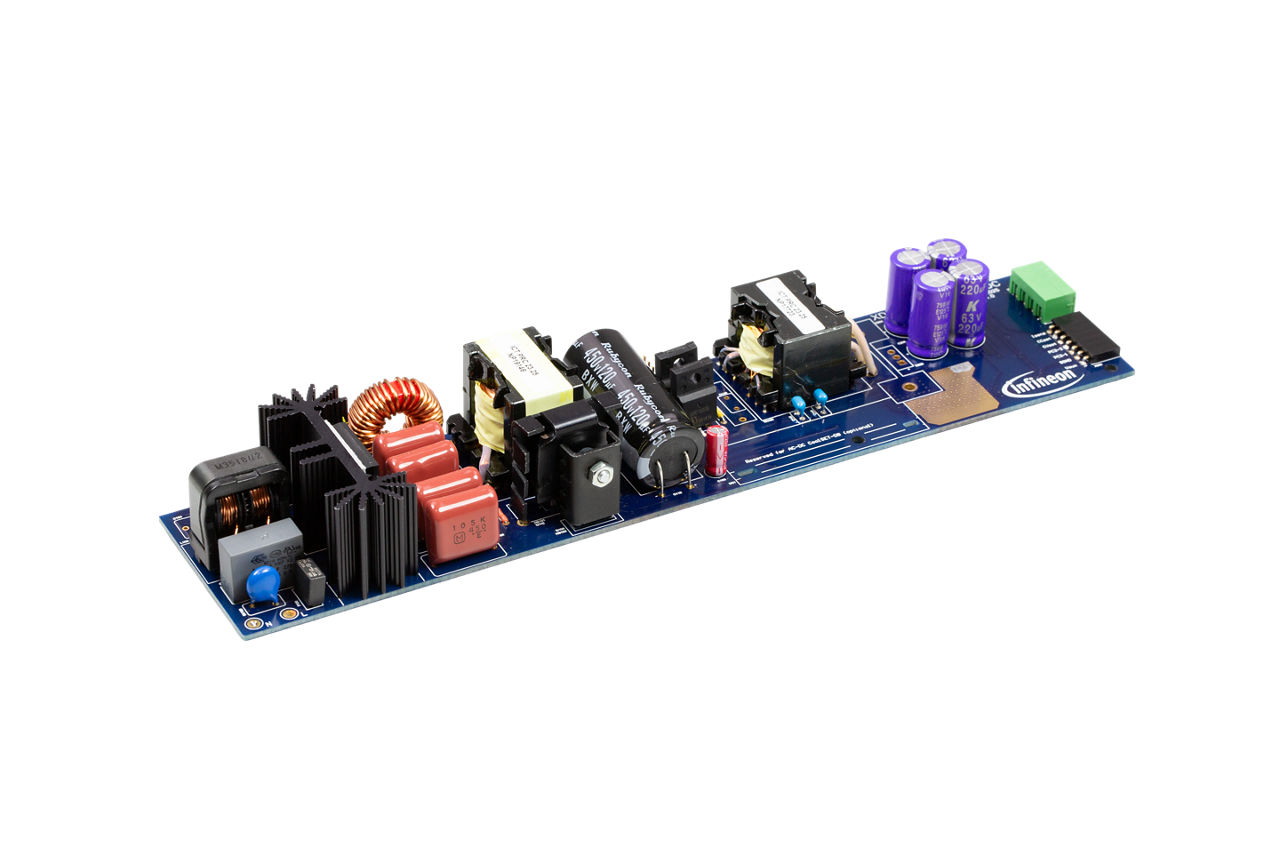

REF_XDPS2221E_250W_BPA

A reference design board for battery-powered applications, suitable for charging multiple battery packs of 48 V, 36 V, and 24 V.
Application note

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

REF_XDPS2221E_250W_BPA
REF_XDPS2221E_250W_BPA
Application note

製品仕様情報

  • Pout (最大)
    250 W
  • コンフィギュレーション
    XDPS2221E, BSS169 H6327, IPA60R060P7, IPAN60R180CM8, ISC073N12LM6
  • サブアプリケーション
    Commercial
  • トポロジー
    Hybrid-Flyback
  • ファミリー
    Power Controller (PWM, PFC)
  • ボードタイプ
    Reference Board
  • 入力タイプ
    AC
  • 出力電圧 範囲
    18 V～55 V
  • 出力電流 (最大)
    5 A
  • 対象アプリケーション
    Battery chargers
  • 認定
    Consumer
推奨
OPN
REFXDPS2221E250WBPATOBO1
製品ステータス active and preferred
インフィニオン パッケージ --
パッケージ名 N/A
梱包サイズ 1
梱包形態 CONTAINER
MSL (湿度感受性レベル) N/A
防湿梱包 NON DRY
鉛フリー No
ハロゲンフリー No
RoHS対応 Yes
Infineon stock last updated:

製品ステータス
Active
インフィニオン パッケージ --
パッケージ名 -
梱包サイズ 1
梱包形態 CONTAINER
MSL (湿度感受性レベル) -
防湿梱包 NON DRY
鉛フリー
ハロゲンフリー
RoHS準拠
250 W AC-DC Converter reference design demonstrates Infineon's XDP™ XDPS2221E digital power hybrid-flyback combo controller, providing a high level of integration and flexibility. The design also features CoolMOS™ P7 technology for high efficiency and reliability in the PFC stage, and CoolMOS™ C8 technology for high cost performance in the half-bridge stage.

特長

  • Hybrid flyback topology for battery charger
  • Wide input voltage range
  • High output power capability
  • Control interface for CC & CV adjustment

利点

  • High efficiency over 95%
  • Compact power density solution
  • Universal input compatibility
  • Able to charge multiple battery packs
