エンベデッド・パワーIC搭載のウィンドウ・リフト・リファレンス・デザイン
ユーザー マニュアル
個.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

REF_WINLIFT_TLE9855
REF_WINLIFT_TLE9855
個.
ユーザー マニュアル

製品仕様情報

  • トポロジー
    H-bridge
  • ファミリー
    SSO8 with OptiMOS™ 6, MOTIX™ MCU | 32-bit motor control SoC, Double Hall sensor
  • ボードタイプ
    Reference Board
  • 入力タイプ
    DC
  • 対象アプリケーション
    Window lift , 200W BDC motor for 12V application
  • 認定
    Automotive
  • 電源電圧 範囲
    7 V～18 V
推奨
OPN
REFWINLIFTTLE9855TOBO1
製品ステータス active and preferred
インフィニオン パッケージ N/A
パッケージ名 N/A
梱包サイズ 1
梱包形態 CONTAINER
MSL (湿度感受性レベル) NA
防湿梱包 NON DRY
鉛フリー No
ハロゲンフリー No
RoHS対応 No
Infineon stock last updated:
 個. 在庫あり

製品ステータス
Active
インフィニオン パッケージ N/A
パッケージ名 -
梱包サイズ 1
梱包形態 CONTAINER
MSL (湿度感受性レベル) NA
防湿梱包 NON DRY
鉛フリー
ハロゲンフリー
RoHS準拠
個.
在庫あり

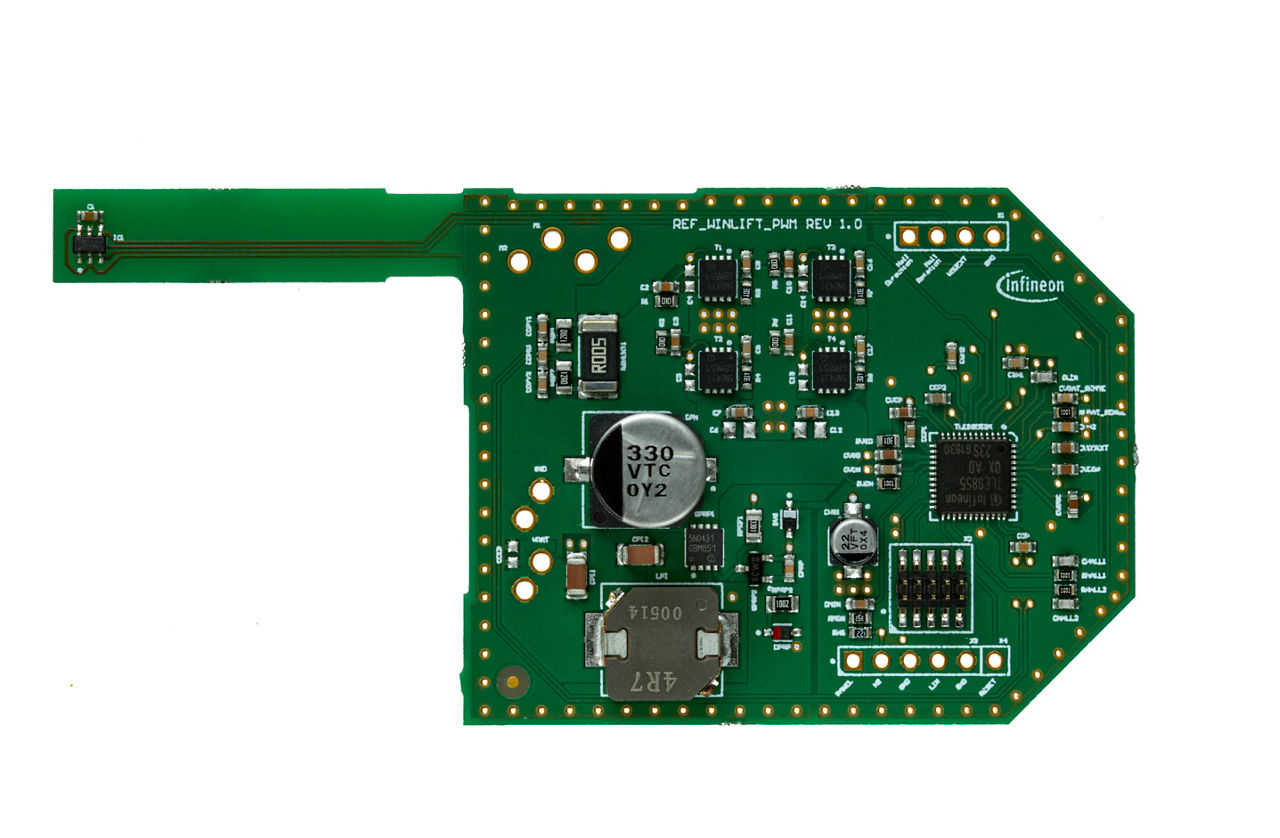

このリファレンス・デザインは、2 相自動車用ウィンドウ・リフト・システム向けに開発されています。特徴: TLE9855QX:シングルチップHブリッジモータードライバー IPZ40N04S5-3R1: OptiMOS™ 5 40V MOSFET (小型 3.3 x 3.3mm パッケージ) TLE4966G:集積回路ダブルホール効果センサ リファレンスデザインは、EMCと熱挙動の観点から最適化されています。これには、レイアウトと回路図ファイル、EMCテスト、熱解析など、広範なサポート資料が含まれています。

特長

  • EMCとボード・サイズのリファレンス
  • 最適化されたBOMおよびPCBサイズ
  • 最大200W
  • デバッグ接続用の
  • SWDポート
  • LIN、パネル、監視コネクタ
  • 高温PCB、2層銅
  • 小型90x55mmPCBサイズ
  • レイアウト・ファイルと回路図
  • スタートガイドと設計ガイド
  • ハードウェア設計ガイドライン
  • EMCレポート

利点

  • 拡張車載用認定(AEC-Q101以上)
  • コンパクトなフォームファクタで優れた熱性能
  • 低ゲート電荷とQrrにより、スイッチング損失

アプリケーション

Bill of Material

ドキュメント

デザイン リソース

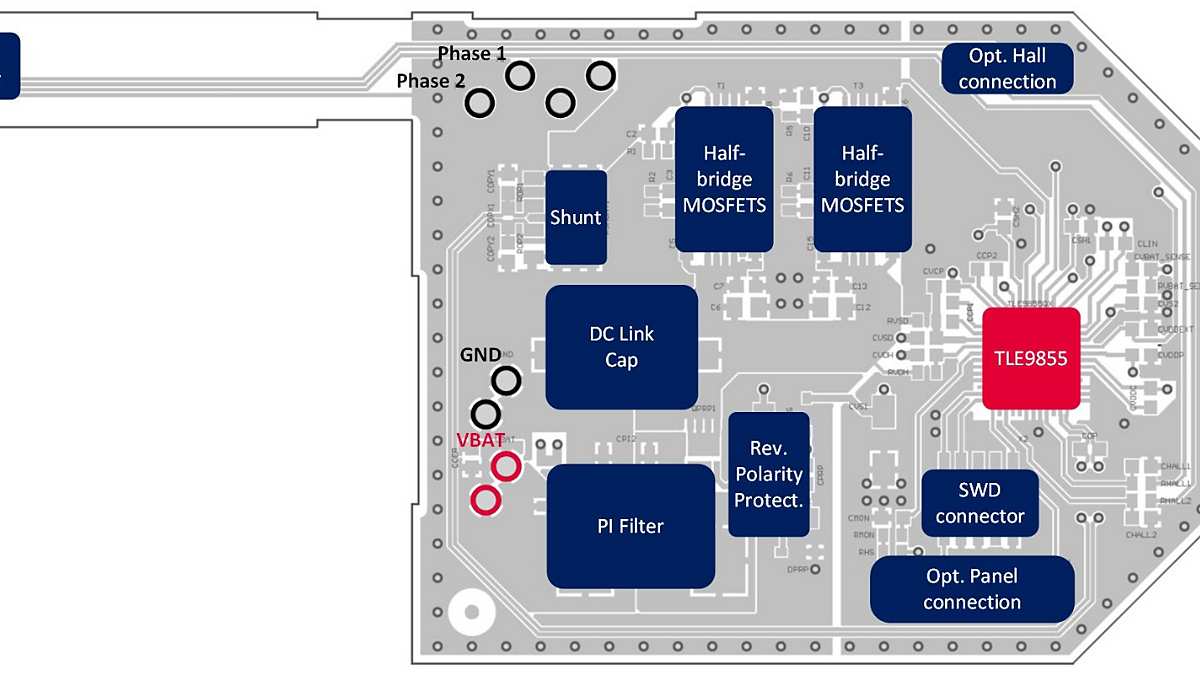

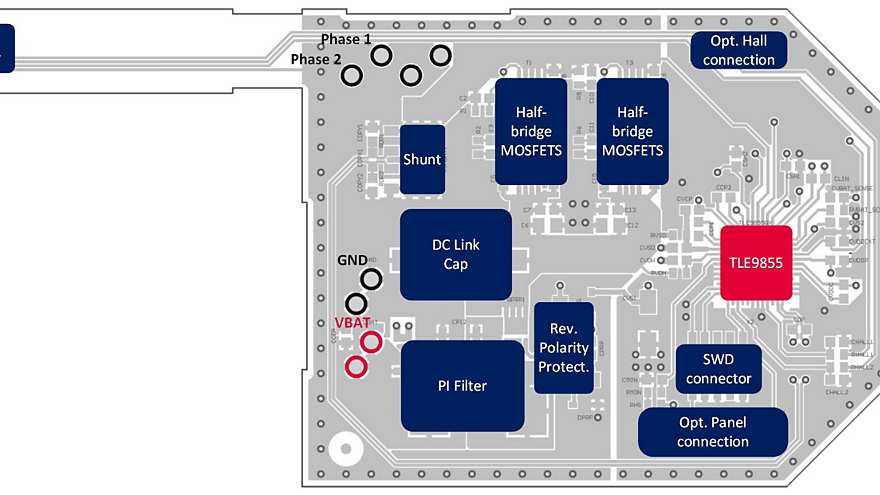

図

ref winlift tle9855
ref winlift tle9855
ref winlift tle9855 ref winlift tle9855 ref winlift tle9855

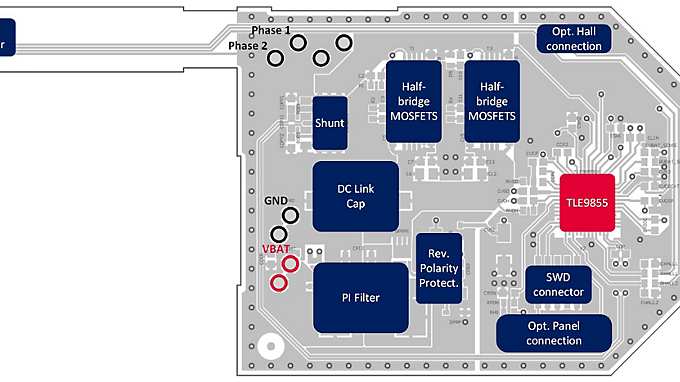

REF-WINLIFT-TLE9855-diagram REF-WINLIFT-TLE9855-diagram REF-WINLIFT-TLE9855-diagram
×
