MOTIX™ 32ビット・モーター制御SoCを搭載した補助ウォーター・ポンプのリファレンス・デザイン
ボード
個.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

REF_WATERPUMP100W
REF_WATERPUMP100W
個.


製品仕様情報

  • Pout (最大)
    140 W
  • トポロジー
    3-phase full-bridge
  • ファミリー
    SSO8 with OptiMOS™ 6, MOTIX™ MCU | 32-bit motor control SoC
  • ボードタイプ
    Reference Board
  • 入力タイプ
    DC
  • 対象アプリケーション
    Auxiliary water pump , oil pump, 100 W BLDC motor for 12V application
  • 認定
    Automotive
  • 電源電圧 範囲
    7 V～18 V

推奨
OPN
REFWATERPUMP100WTOBO1
製品ステータス active and preferred
インフィニオン パッケージ N/A
パッケージ名 N/A
梱包サイズ 1
梱包形態 CONTAINER
MSL (湿度感受性レベル) NA
防湿梱包 NON DRY
鉛フリー No
ハロゲンフリー No
RoHS対応 No
組立国
SI
ウェハ製造国
SI
Infineon stock last updated:
 個. 在庫あり

製品ステータス
Active
インフィニオン パッケージ N/A
パッケージ名 -
梱包サイズ 1
梱包形態 CONTAINER
MSL (湿度感受性レベル) NA
防湿梱包 NON DRY
鉛フリー
ハロゲンフリー
RoHS準拠
組立国
SI
ウェハ製造国
SI
個.
在庫あり
このリファレンス・デザインは、3 相車載補助ウォーター・ポンプ用に開発されています。特徴: TLE9879QXW40:シングルチップ3相モータードライバー IAUC60N04S6N031H:OptiMOS™-6技術を使用した5x6 SSO8パッケージの40V MOSFET IPZ40N04S5-3R1: OptiMOS™ 5 40 V (S3O8 パッケージ) このリファレンス・デザインは、EMCと熱の挙動に関して最適化されています。これには、レイアウトと回路図ファイル、EMCテスト、熱解析など、広範なサポート資料が含まれています。

特長

  • EMCおよび熱性能
  • 最適化されたBOMおよびPCBサイズ
  • デバッグ接続用の最大140W
  • SWDポート
  • LINポート
  • 高温FR4PCB、 4 層銅線
  • 小型 55x55 mm PCB サイズ
  • レイアウト
  • ファイルを含むドキュメント 設計ガイド
  • schematics スタート
  • ガイド ハードウェア設計ガイドライン

利点

  • 市場投入までの時間を短縮
  • 最小限のBOMとPCBサイズの縮小
  • 最先端のコンポーネント
  • デバイスのスケーラビリティ

アプリケーション

Bill of Material

ドキュメント

設計リソース

図

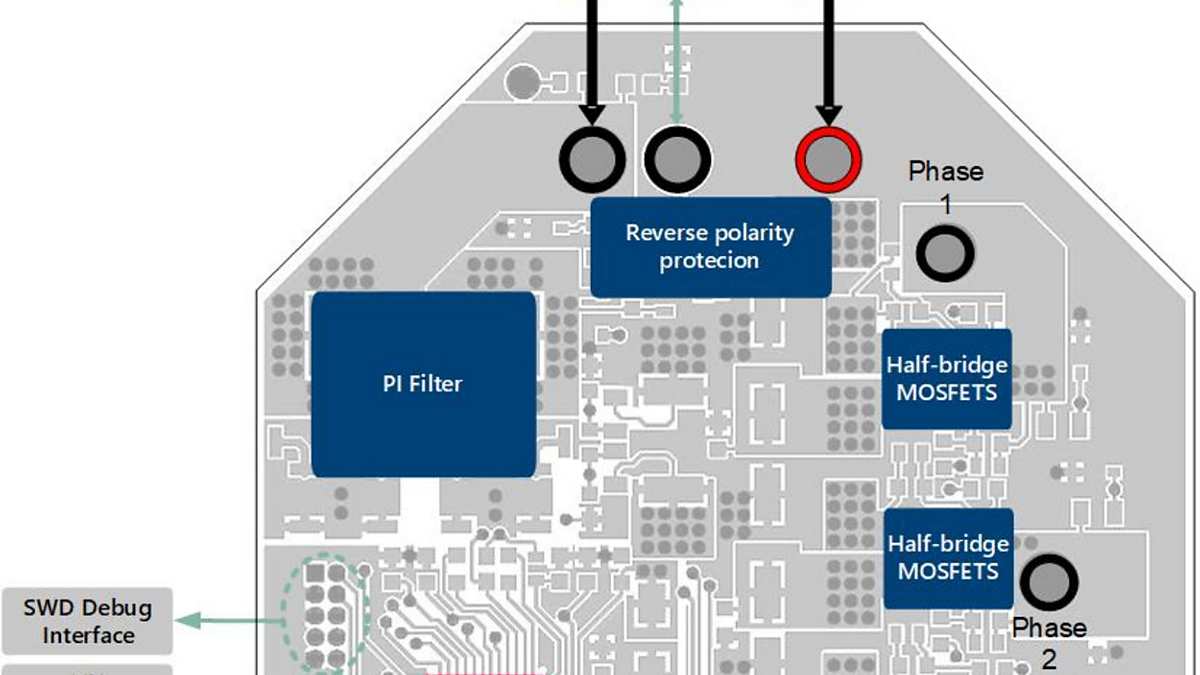

water-pump-reference-design-block-diagram
water-pump-reference-design-block-diagram
water-pump-reference-design-block-diagram water-pump-reference-design-block-diagram water-pump-reference-design-block-diagram
water pump reference design water pump reference design water pump reference design
×
