これはサポート終了製品です。新しい代替製品バージョンを表示してください。 これはサポート終了製品です。新しい代替製品バージョンを表示してください。
REF_FRIDGE_C101T_6ED
生産終了
生産終了
RoHS対応

REF_FRIDGE_C101T_6ED

生産終了

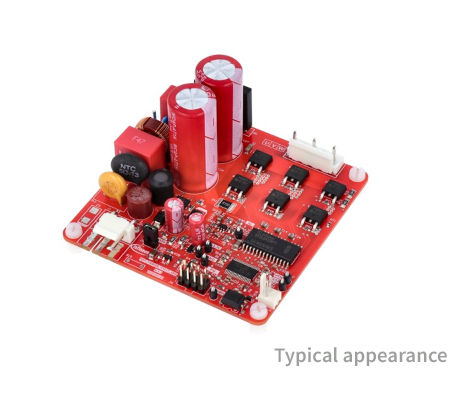

Reference board for efficient control of rotary fridge compressor drives powered by motor control ICs, SOI three-phase and RC-D2 IGBT
ユーザー マニュアル
ボード

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

REF_FRIDGE_C101T_6ED
REF_FRIDGE_C101T_6ED
ユーザー マニュアル

製品仕様情報

  • Pout (最大)
    200 W
  • アプリケーション
    Pumps, Small Home Appliances
  • インターフェース
    UART, iMOTION-LINK
  • トポロジー
    3-Phase Motor
  • ファミリー
    iMOTION™ Motor Control ICs
  • ボードタイプ
    Reference Board
  • 入力タイプ
    AC
  • 製品名
    REF_FRIDGE_C101T_6ED
  • 認定
    Industrial
OPN
REFFRIDGEC101T6EDTOBO1
製品ステータス discontinued
インフィニオン パッケージ --
パッケージ名 N/A
梱包サイズ N/A
梱包形態 CONTAINER
MSL (湿度感受性レベル) N/A
防湿梱包 NON DRY
鉛フリー No
ハロゲンフリー No
RoHS対応 Yes
Infineon stock last updated:

製品ステータス discontinued
インフィニオン パッケージ --
パッケージ名 -
梱包サイズ 0
梱包形態 CONTAINER
MSL (湿度感受性レベル) -
防湿梱包 NON DRY
鉛フリー
ハロゲンフリー
RoHS準拠
The REF_Fridge_C101T_6ED is a ready-to-use reference board for refrigerator compressors, featuring the 600V three-phase gate driver IC 6EDL04I06PT, 600V RC-D2 IGBT IKD04N60RC2, digital motor control IC iMOTION™ IMC101T-T038, and linear voltage regulators IFX54211MB V33. It offers maximum layout and design flexibility for different power levels, fast time to market, and essential tuning for motor control systems through iMOTION™ Link.

特長

  • Refrigerator reference board
  • IMC101T, 6EDL04I06PT, IKD04N60RC2
  • Discrete compressor drive solution
  • Power rating up to 200 W at 10 kHz
  • Motion Control Engine (MCE 2.0)
  • Highly efficient FOC
  • Single shunt current sense
  • iMOTION Link connector

利点

  • Field-proven iMOTION™ solution
  • Single shunt sensorless FOC
  • Excellent full load efficiency
  • Optimized EMI performance

アプリケーション

Bill of Material

ドキュメント

デザイン リソース

図

REF-Fridge-C101T-6ED-Blockdiagram
REF-Fridge-C101T-6ED-Blockdiagram
REF-Fridge-C101T-6ED-Blockdiagram REF-Fridge-C101T-6ED-Blockdiagram REF-Fridge-C101T-6ED-Blockdiagram
×
