Active and preferred

REF_COOLANTPUMP150W

150 W クーラントポンプのリファレンスデザイン
ユーザーマニュアル
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

REF_COOLANTPUMP150W
REF_COOLANTPUMP150W
EA.
ユーザーマニュアル

製品詳細

  • Pout max
    150 W
  • サブアプリケーション
    3-phase motor drive
  • トポロジー
    3-phase full-bridge
  • ファミリー
    SSO8 with OptiMOS™ 7, MOTIX™ MCU | 32-bit motor control SoC
  • ボードタイプ
    Reference Board
  • 入力タイプ
    DC
  • 対象アプリケーション
    Coolant pumps, 150W BLDC motor for 12V applications
  • 認定
    Automotive
  • 電源電圧
    7 V to 18 V
推奨
OPN
REFCOOLANTPUMP150WTOBO1
製品ステータス active and preferred
インフィニオンパッケージ N/A
パッケージ名 N/A
包装サイズ 1
包装形態 CONTAINER
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー No
RoHS準拠 No
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ N/A
パッケージ名 -
包装サイズ 1
包装形態 CONTAINER
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり

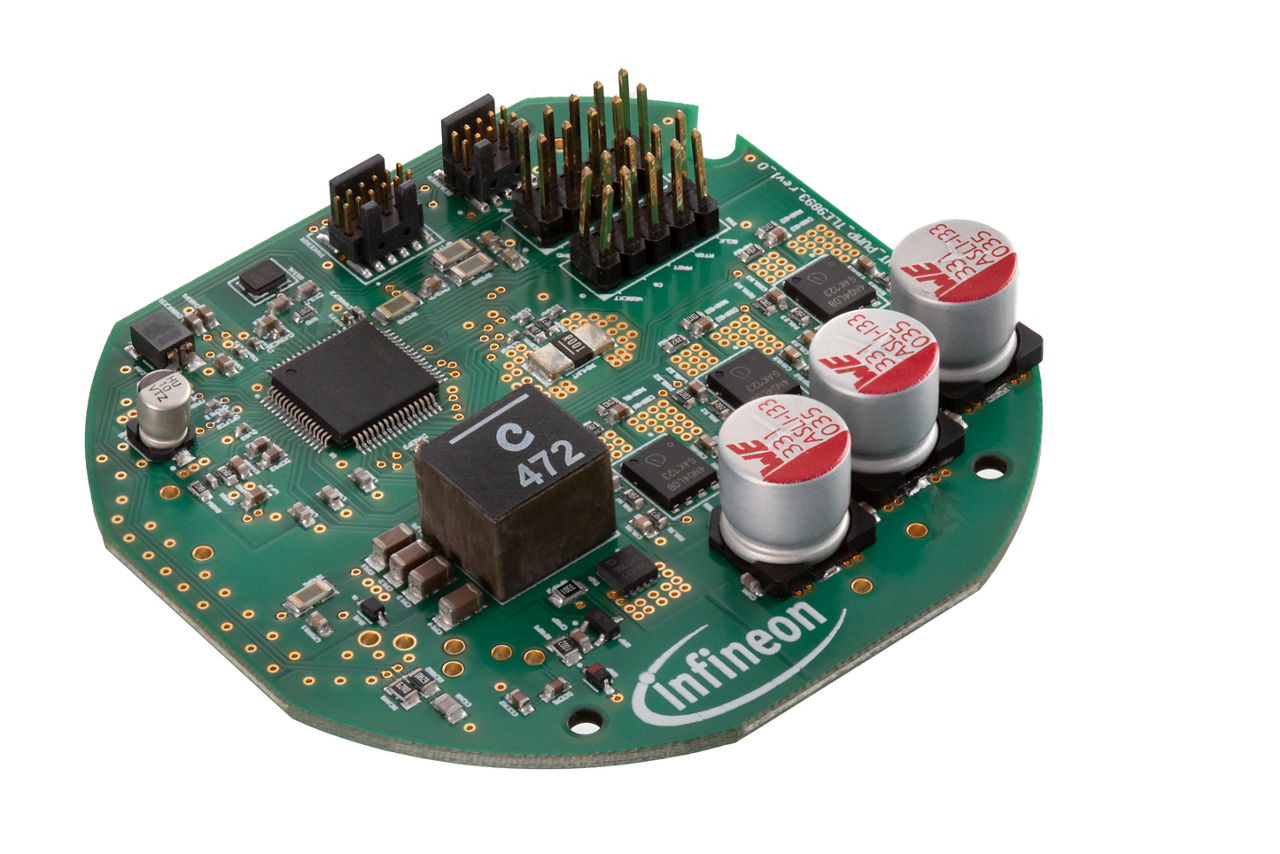

150W クーラント・ポンプ・アプリケーション向けのリファレンス・デザインは、公称電力 150W で 12V BLDC モーターを駆動できます。EMC、部品の最適化、熱的に最適化されたPCB設計のリファレンスです。さまざまなコネクタにより、プロトタイピングを簡単に開始できます。このリファレンスデザインには、Infineon OptiMOS™ 7 MOSFETとCAN FDを備えたMOTIX™ 32ビットモータ制御SoCが搭載されています。

機能

  • 12V
  • 最適化されたBOMおよびPCBサイズ(ø60mm)
  • 最適化された熱挙動
  • SWDおよびデバッグ接続用のトレースボックスポート
  • 外部センサー、CAN、MONコネクタ
  • 高温FR4PCBと1oz

利点

  • 市場投入までの時間を短縮:設計ガイド部品
  • 長寿命のための最先端のコンポーネント
  • スケーラブルなデバイス(100-1000 W)

用途

Bill of Material

ドキュメント

ドキュメント

デザイン リソース

図

coolantpump arp20 updated font
coolantpump arp20 updated font
coolantpump arp20 updated font coolantpump arp20 updated font coolantpump arp20 updated font
CoolantPump-ARP20-updated-font CoolantPump-ARP20-updated-font CoolantPump-ARP20-updated-font
×
modalImg

パートナー ソリューション
