REF_CCG7DC_120W_2C

ユーザーマニュアル

製品詳細

コンフィギュレーション

CCG7DC, BSZ063N04LS6ATMA1, IAUC45N04S6N070H, ESD245, ESD239
サブアプリケーション

USB-C Chargers
トポロジー

Buck
ファミリー

USB PD Controller
ボードタイプ

Reference Board
入力タイプ

DC
出力電圧

3.3 V to 21 V
出力電流

0 A to 5 A
周波数

150 kHz to 600 kHz
対象アプリケーション

Power Supplies
認定

Consumer
電源電圧

6 V to 24 V

	推奨
OPN	REFCCG7DC120W2CTOBO1
製品ステータス	active and preferred
インフィニオンパッケージ	N/A
パッケージ名	N/A
包装サイズ	N/A
包装形態	CONTAINER
水分レベル	NA
モイスチャーパッキン	NON DRY
鉛フリー	No
ハロゲンフリー	No
RoHS準拠	Yes
Infineon stock last updated:

製品ステータス	Active
インフィニオンパッケージ	N/A
パッケージ名	-
包装サイズ	0
包装形態	CONTAINER
水分レベル	NA
モイスチャーパッキン	NON DRY
鉛フリー
ハロゲンフリー
RoHS対応

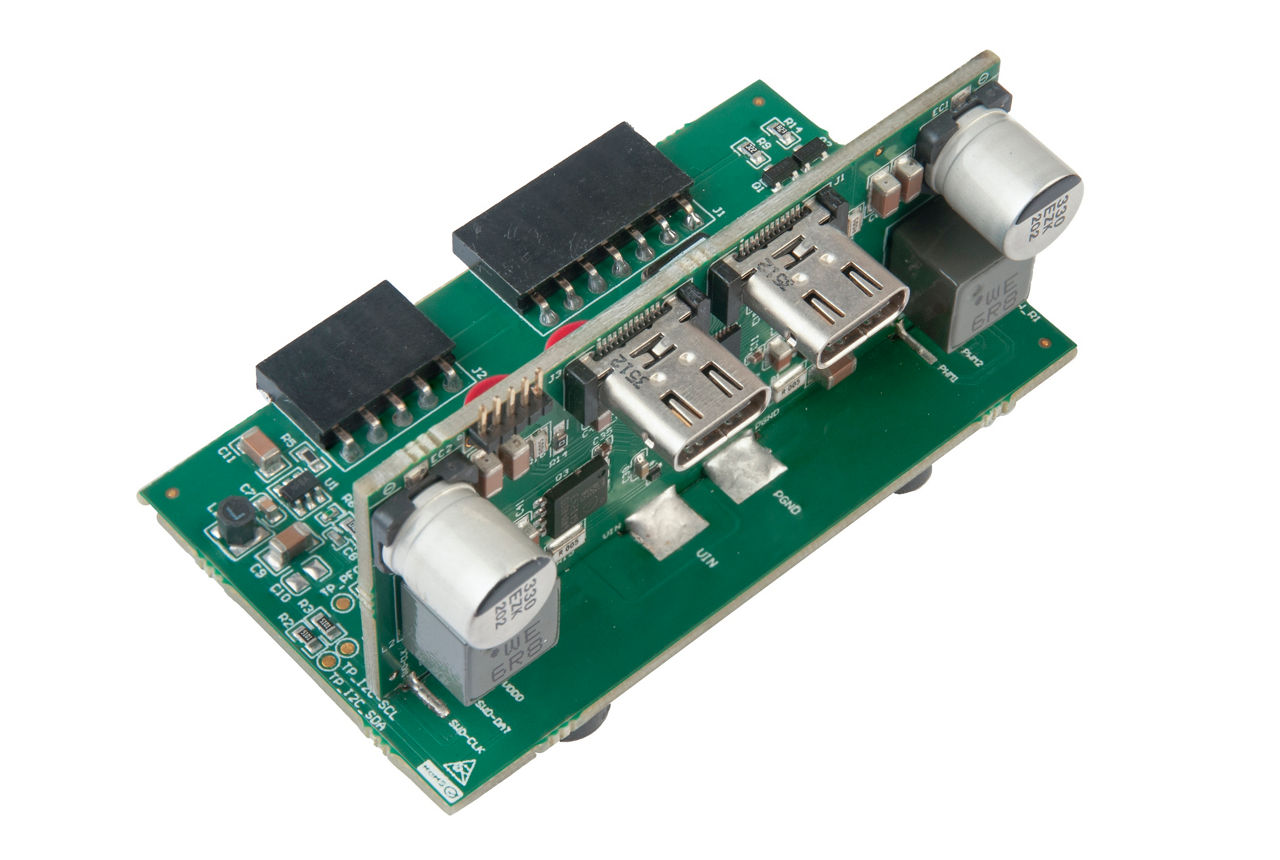

The REF_CCG7DC_120W_2C was developed for a 2-port USB-C PD adapter. It can be used to support optocoupler-based or digital-based flyback converters. There are feedback signals such as PWM and I2C on the board that can be used for efficiency-optimized control. The design is based on EZ-PD™ CCG7DC which integrates dual channel USB-PD and DC-DC converter and it is capable of doing power-sharing among the port with fault protections.

機能

2 ports USB-C PD adapter solution
100 W max power per port
Configurable total power
Dynamic load-sharing
Multiport efficiency optimized control
Feedback control through PWM and I2C
Support PD 3.1 SPR with PPS
Support BC1.2, QC5, AFC, and Apple 2.4 A
3.3 V - 21 V output voltage
5.5 V - 24 V input voltage
Firmware upgrade through CC

利点

Meets DoE VI
Efficiency optimized control
No need external MCU
Support field firmware upgrade
PD 3.1 SPR PPS-compliant
Low standby power consumption
Single chip for dual-port solution
