REF_AUDIO_GANC_1200W

新規

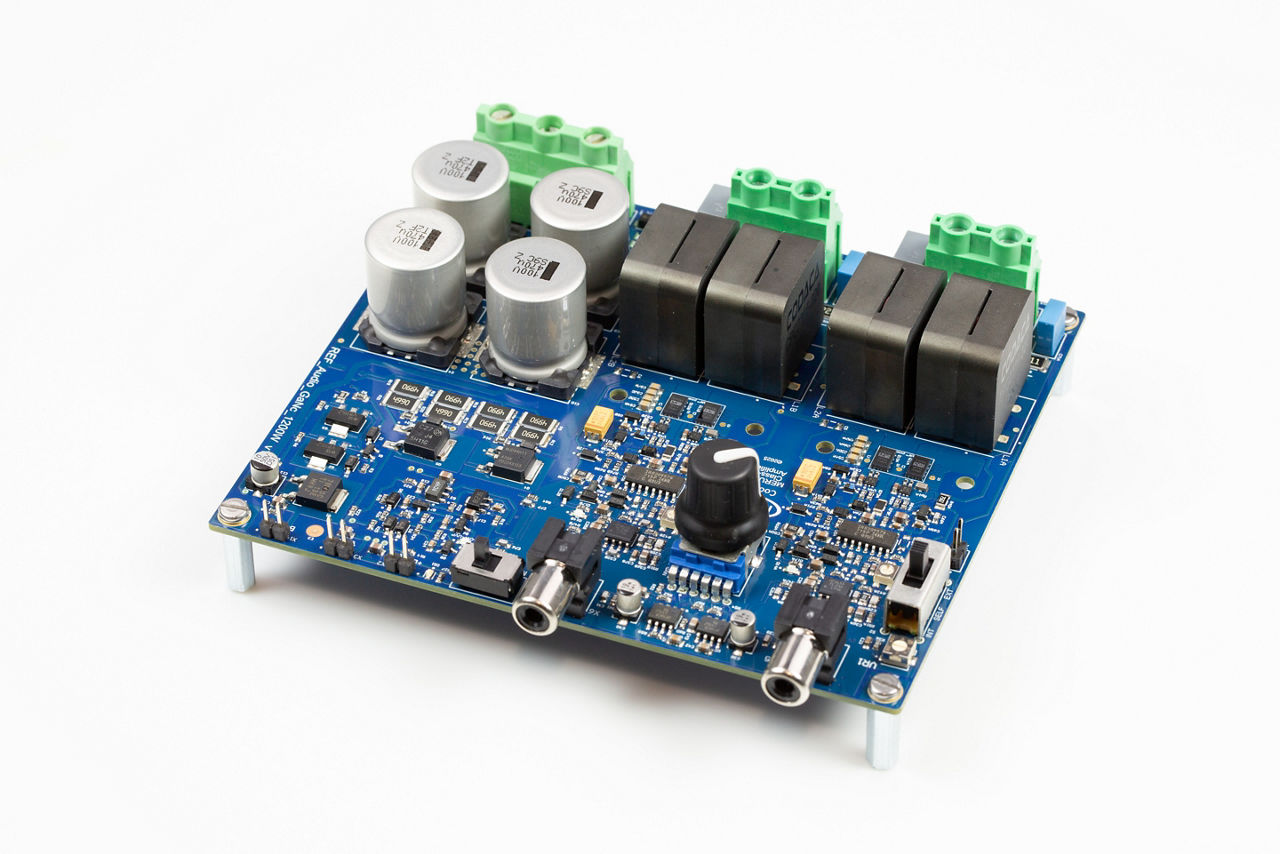

CoolGaN™搭載クラスDオーディオ評価ボード
ユーザーマニュアル

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

REF_AUDIO_GANC_1200W
REF_AUDIO_GANC_1200W
ユーザーマニュアル

製品仕様情報

  • スイッチング周波数
    450 kHz
  • 入力電圧 (範囲)
    42 V ～ 70 V
  • 入力電圧
    63 V
  • 出力電力 (最大)
    1200 W
  • 負荷インピーダンス
    8 Ω
OPN
REFAUDIOGANC1200WTOBO1
製品ステータス on request
インフィニオンパッケージ --
パッケージ名 N/A
包装サイズ N/A
包装形態 CONTAINER
水分レベル N/A
モイスチャーパッキン N/A
鉛フリー No
ハロゲンフリー No
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス on request
インフィニオンパッケージ --
パッケージ名 -
包装サイズ 0
包装形態 CONTAINER
水分レベル -
モイスチャーパッキン
鉛フリー
ハロゲンフリー
RoHS対応
REF_Audio_GaNc_1200Wは、CoolGaN™ 175 V G3トランジスタとMERUS™ IRS20597SPBFクラスDオーディオドライバを組み合わせています。CoolGaN™の高い電力密度と優れたオーディオ性能を実証します。この2チャネル設計は、ヒートシンクなしで4 Ωにおいて最大600 W × 2チャネルまで拡張可能です。設計には、使いやすさのために必要なハウスキーピング電源およびコネクタをすべて含みます。

特長

  • 600 W × 2チャネル
  • → 10 % THD+N、±63 Vで4 Ω
  • 1200 W BTL
  • → 10 % THD+N、±63 Vで8 Ω
  • ヒートシンクレス設計
  • ハイサイドおよびローサイド過電流保護
  • 過電圧保護
  • ハイサイドおよびローサイド低電圧保護
  • 過熱保護
  • 自己発振ハーフブリッジトポロジー
  • オンボードクロック同期

利点

  • CoolGaN™による高い電力密度
  • クリーンなスイッチング性能
  • デッドタイムを狭くしてTHDを改善
  • 低残留ノイズ60 µV
  • IHF-A加重、AES-17フィルター
  • 使いやすい設計
  • MERUS™ドライバと互換
