REF_5QR4780BG-1_15W1

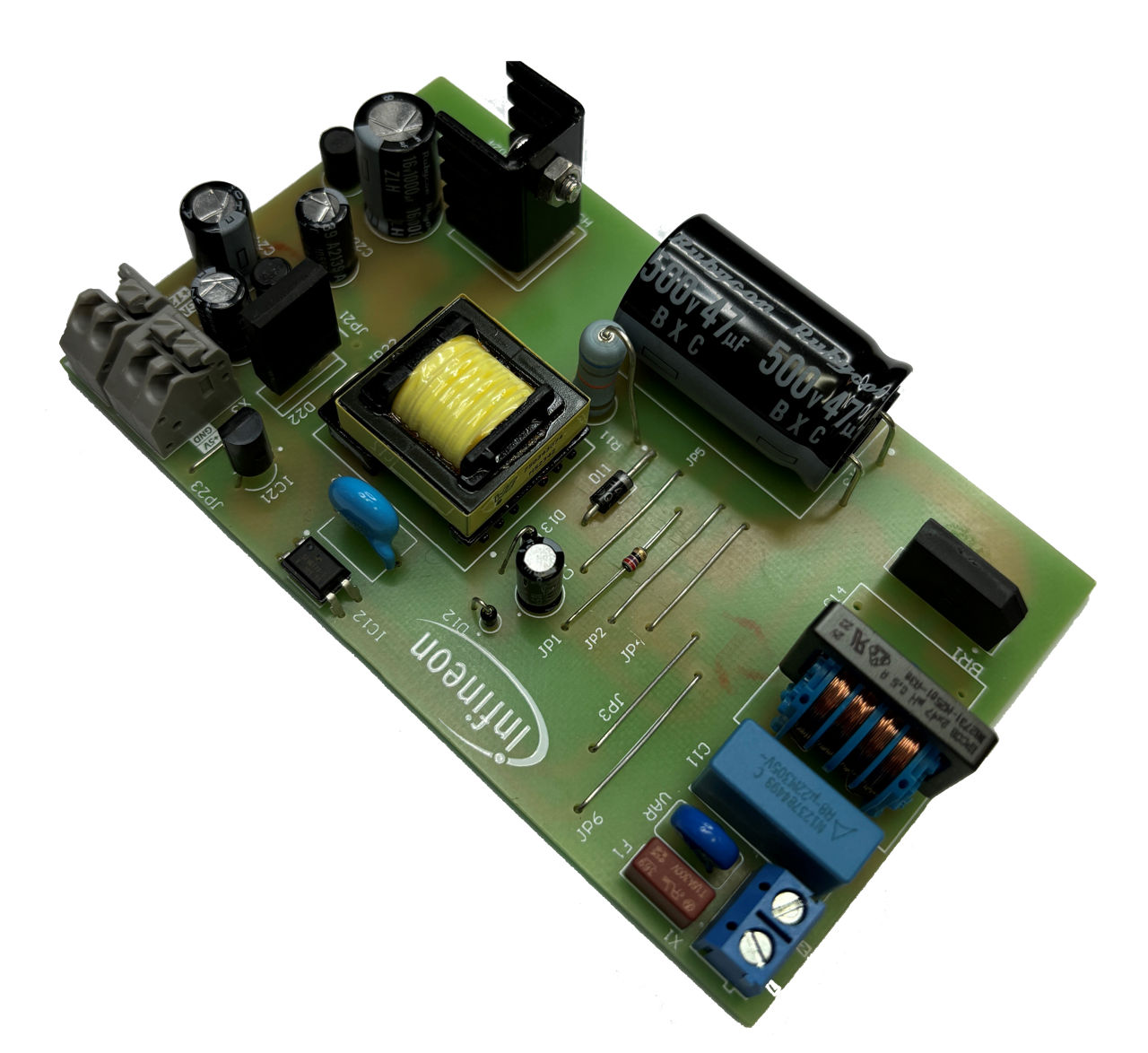

REF_5QR4780BG-1_15W1 is a reference board using the latest CoolSET™ 5th Generation Quasi-Resonant Plus ICE5QR4780BG-1 switching controller.
アプリケーションノート
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

REF_5QR4780BG-1_15W1
REF_5QR4780BG-1_15W1
EA.
アプリケーションノート

製品詳細

  • Pout max
    15 W
  • コンフィギュレーション
    ICE5QR4780BG-1
  • トポロジー
    Flyback
  • ファミリー
    CoolSET™
  • ボードタイプ
    Reference Board
  • 入力タイプ
    AC
  • 出力電流 max
    1.16 A, 0.2 A
  • 寸法
    110x66x27 (LxWxH) in mm
  • 対象アプリケーション
    - Home Appliances - AC DC power supplies for servers
  • 認定
    Consumer
  • 説明
    This reference board features the new ICE5QR4780BG-1 PWM quasi resonant flyback CoolSET™ with 800V integrated MOSFET in DSO-12 package. The board is designed to operate under a wide range input and developed to target offline SMPS applications.
推奨
OPN
REF5QR4780BG115W1TOBO1
製品ステータス active and preferred
インフィニオンパッケージ N/A
パッケージ名 N/A
包装サイズ 1
包装形態 CONTAINER
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー No
RoHS準拠 No
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ N/A
パッケージ名 -
包装サイズ 1
包装形態 CONTAINER
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
This 15 W reference board operates under a wide range input developed with offline SMPS application in mind. It features the new CoolSET™ 5th Generation Quasi Resonant Plus ICE5QR4780BG-1 with 800 V integrated MOSFET in DSO-12 package.

機能

  • Universal input: 85 ~300 VAC, 50/60 Hz
  • Output 1: 12 V
  • Output current 1: 1.16 A
  • Output 2: 5 V
  • Output current 2: 0.2 A

利点

  • Robust operation
  • Digital frequency reduction
  • Programmable burst mode
  • Integrated 800 V MOSFET

Bill of Material
