REF_5BR2280BZ-1_22W1

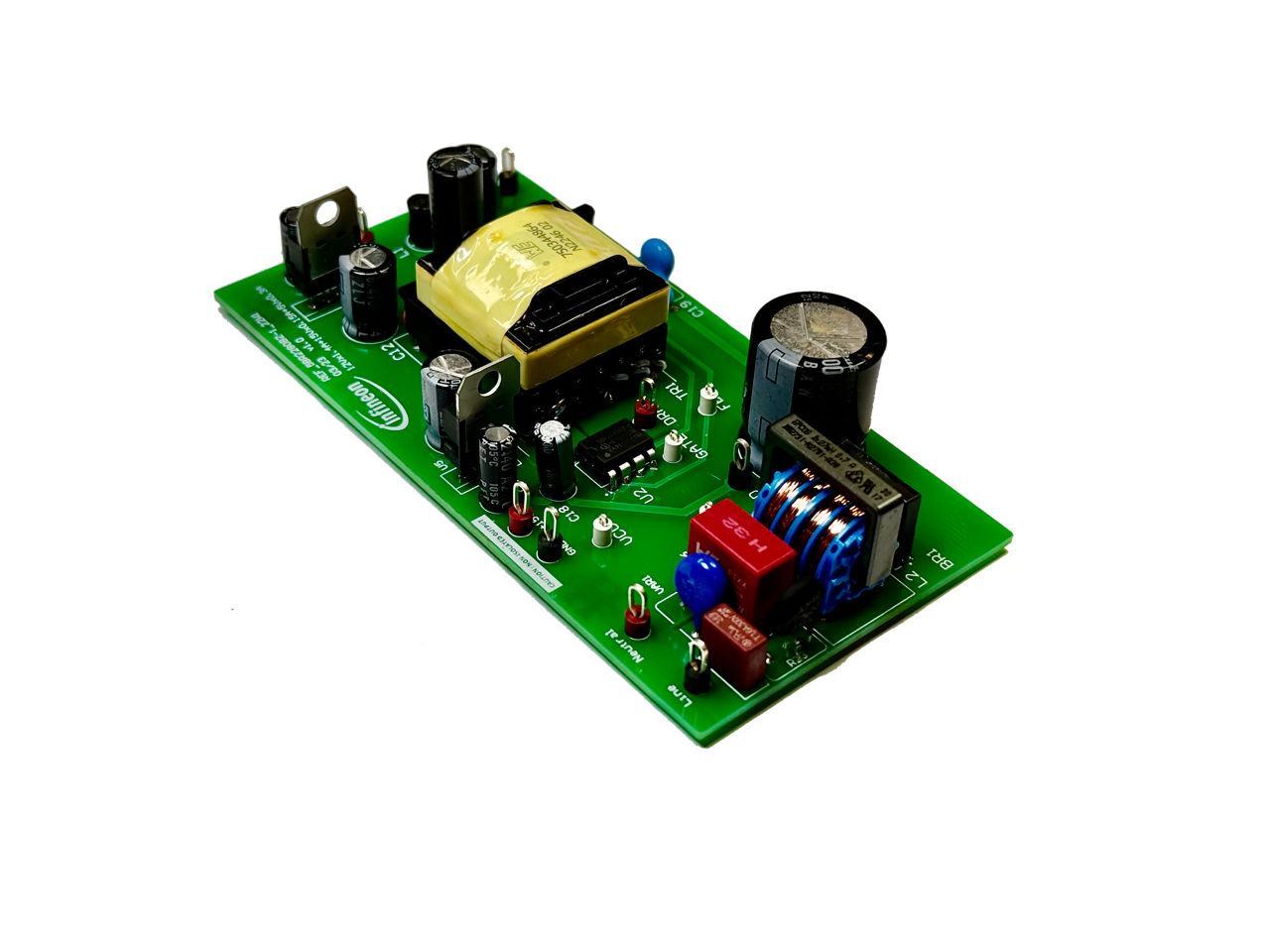

REF_5BR2280BZ-1_22W1 is a reference board using the latest CoolSET™ 5th Generation Fixed Frequency Plus ICE5BR2280BZ-1 switching controller.
Application note
個.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

REF_5BR2280BZ-1_22W1
REF_5BR2280BZ-1_22W1
個.
Application note

製品仕様情報

  • Pout (最大)
    22 W
  • コンフィギュレーション
    ICE5BR2280BZ-1
  • トポロジー
    Flyback
  • ファミリー
    CoolSET™
  • ボードタイプ
    Reference Board
  • 入力タイプ
    AC
  • 出力電圧
    12 V, 5 V, 15 V
  • 出力電流 (最大)
    1.4 A, 0.3 A, 0.15 A
  • 周波数 範囲
    28 kHz～65 kHz
  • 認定
    Consumer
  • 電源電圧 範囲
    85 V～264 V
推奨
OPN
REF5BR2280BZ122W1TOBO1
製品ステータス active and preferred
インフィニオン パッケージ N/A
パッケージ名 N/A
梱包サイズ 1
梱包形態 CONTAINER
MSL (湿度感受性レベル) NA
防湿梱包 NON DRY
鉛フリー No
ハロゲンフリー No
RoHS対応 No
Infineon stock last updated:
 個. 在庫あり

製品ステータス
Active
インフィニオン パッケージ N/A
パッケージ名 -
梱包サイズ 1
梱包形態 CONTAINER
MSL (湿度感受性レベル) NA
防湿梱包 NON DRY
鉛フリー
ハロゲンフリー
RoHS準拠
個.
在庫あり
This 22 W auxiliary SMPS reference design configured in a flyback topology and is based on the ICE5BR2280BZ-1, a member of Infineon’s latest CoolSET™ 5th Generation Fixed Frequency Plus family.Thanks to the integrated 800 V MOSFET in DIP-7 package, such a design enables the deployment to unstable grid environments and increases system robustness.

特長

  • Universal input: 85 ~300 VAC, 50/60 Hz
  • Output 1: 12 V (isolated)
  • Output current 1: 1.4 A (for 12 V)
  • Output 2: 5 V (isolated)
  • Output current 2: 300 mA (for 5 V)
  • Output 3: 15 V (non isolated)
  • Output current 3: 150 mA (for 15 V)

利点

  • Robust operation
  • Frequency reduction at light loads
  • Programmable burst mode
  • Integrated error amplifier
  • Integrated 800 V MOSFET
  • Either primary/secondary side regulation

アプリケーション

家電製品
