15 W auxiliary power supply for invertized air-conditioner using 5th generation fixed frequency CoolSET™ integrated power stage

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

REF_5AR4770AG_15W1
REF_5AR4770AG_15W1

製品仕様情報

  • ccm操作
    No
  • Gen
    5
  • IC温度 (@25°C 85Vac)
    74.4
  • Iout (2)
    0.15
  • Iout (1)
    1
  • Pout max
    15 W
  • PowerESIM
    No
  • Vout (2)
    15
  • Vout (1)
    12
  • アプリケーション
    Air-conditioner
  • インダクタンス
    550uH
  • サブアプリケーション
    Offline SMPS
  • スタンバイMax (@ Vin 230V)
    85 with xcap discharge
  • スタンバイMax (@ max Vin (typ.300V))
    94 with xcap discharge
  • スタンバイMax (@ Vin 115V)
    67 with xcap discharge
  • デバイス
    ICE5AR4770AG
  • トポロジー
    Flyback
  • トランス フットプリント
    E20
  • パッケージ
    DSO-12
  • ファミリー
    CoolSET™
  • フルパワー
    15
  • ボードタイプ
    Reference Board
  • モード
    ff
  • 備考
    with primary LDO
  • 入力タイプ
    AC
  • 入力電圧
    85 V to 264 V
  • 入力電圧範囲
    wide
  • 出力数
    3
  • 出力電圧
    15 V, 12 V
  • 出力電流
    1 A, 0.15 A
  • 周波数
    100 kHz
  • 寸法
    57 (L) x 80 (W) x 30 (H) mm
  • 対象アプリケーション
    SMPS, Power Supplies, Aircon, Home Appliances, Industrial
  • 種類
    integrated
  • 絶縁型
    one isolated, one not
  • 製品名
    REF_5AR4770AG_15W1
  • 認定
    Industrial
  • 電源電圧
    85 V to 264 V
OPN
REF5AR4770AG15W1TOBO1
製品ステータス on request
インフィニオンパッケージ --
パッケージ名 N/A
包装サイズ 1
包装形態 CONTAINER
水分レベル N/A
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー No
RoHS準拠 No
Infineon stock last updated:

製品ステータス on request
インフィニオンパッケージ --
パッケージ名 -
包装サイズ 1
包装形態 CONTAINER
水分レベル -
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応

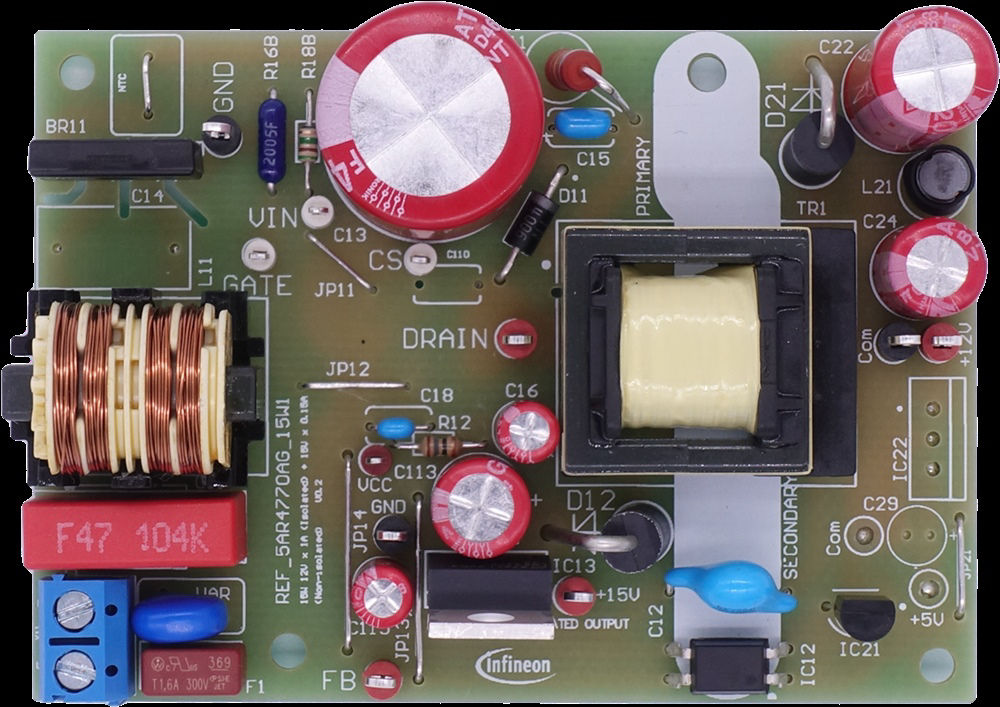

This is a 15W open frame offline switching power supply reference design. This reference board is targeted for residential indoor inverterized air-conditioning applications with multiple regulated output. It features the 5th generation fixed frequency CoolSET™ (ICE5AR4770AG) with integrated 700V superjunction MOSFET in DSO-12 package.

機能

  • Up to 15W continuous power
  • Wide input range 85~264VAC
  • Output #1: 12V/1A (isolated)
  • Output #2: 15V/0.15A (non-isolated)
  • Line input over voltage, brown in, output over-voltage, short circuit and overload protection

利点

  • High efficiency with frequency reduction from mid to light load condition
  • Comprehensive protection

用途
