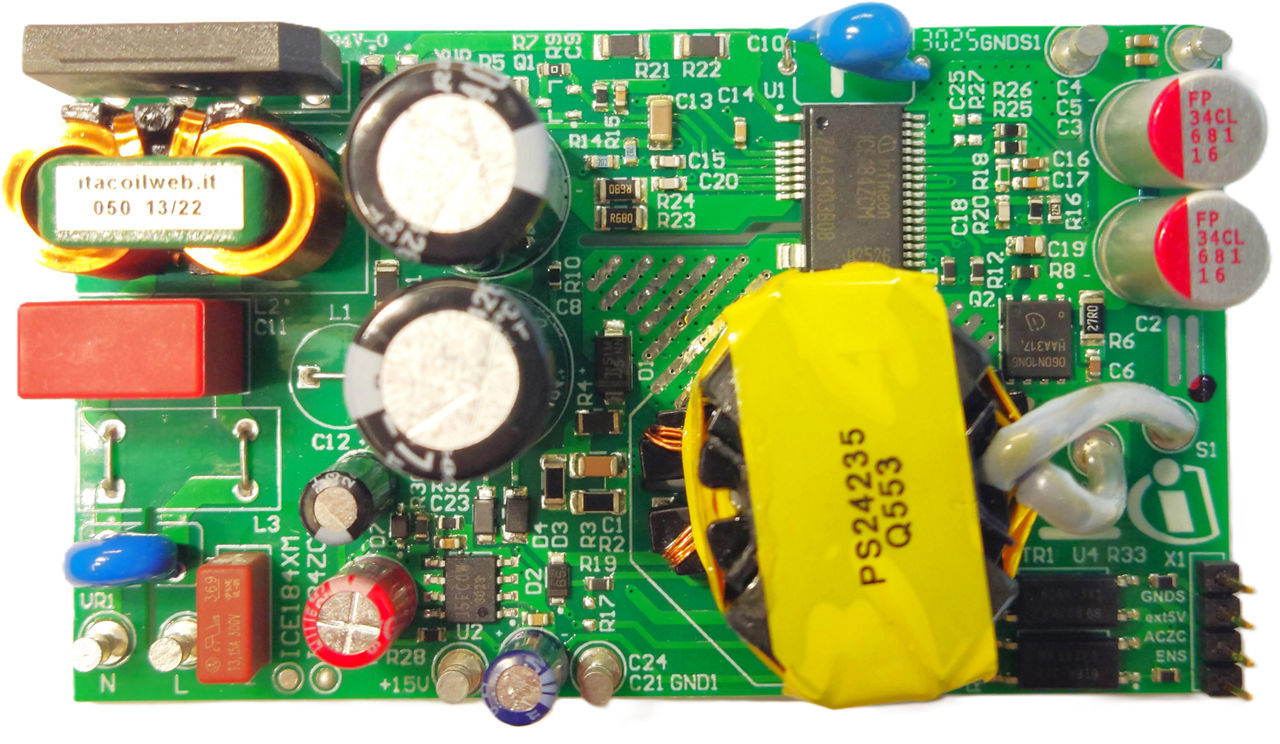

REF_45W1_ZVS_184ZCM

CoolSET™ SiP ICE184ZCMリファレンスデザイン
アプリケーションノート

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

REF_45W1_ZVS_184ZCM
REF_45W1_ZVS_184ZCM
アプリケーションノート

製品仕様情報

推奨
OPN
REF45W1ZVS184ZCMTOBO1
製品ステータス active and preferred
インフィニオンパッケージ --
パッケージ名 N/A
包装サイズ 1
包装形態 CONTAINER
水分レベル N/A
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー No
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス
Active
インフィニオンパッケージ --
パッケージ名 -
包装サイズ 1
包装形態 CONTAINER
水分レベル -
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
ICE184ZCMリファレンスデザインは、高効率のZVSと低スタンバイ電力のヒステリシス モードで動作する家電製品の補助電源または汎用SMPSアプリケーション向けで、安定した信頼性の高いシステム動作を実現します。 コントローラーは、ACゼロクロス検出、ライン過電圧保護、過電流保護、低ドロップアウト電圧レギュレーター (LDO) イネーブルなど、総合的な一連の機能と保護機能を提供します。 公称出力は45 Wで、12 V、3.75 A の絶縁出力と、15 V、150 mA の非絶縁出力 (ディセーブル可能) の2つの出力があります。

機能

  • ユニバーサル入力: AC 90～264 V、50/60 Hz
  • 出力1: 12 V
  • 出力電流1: 3.75 A
  • 出力2: 15 V (非絶縁)
  • 出力電流2: 0.15 A
  • >230 V時の全負荷効率92%
  • ACゼロクロス検出時に信号出力
  • X-Cap放電機能

利点

  • 非絶縁型15 V補助出力
  • 同期整流による高効率設計
  • 堅牢な動作
  • 800 V MOSFET搭載
  • 簡素化された回路により部品点数を削減
  • 低ドロップアウト電圧レギュレーター (LDO) 出力ディセーブル
