REF_45W1_ZVS_184EM
Active and preferred

REF_45W1_ZVS_184EM

45 W power supply using CoolSET™ SiP ICE184EM
Application note
個.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

REF_45W1_ZVS_184EM
REF_45W1_ZVS_184EM
個.
Application note

製品仕様情報

  • Pout (最大)
    45 W
  • コンフィギュレーション
    ICE184EM
  • トポロジー
    Flyback
  • ファミリー
    CoolSET™
  • ボード名
    REF_45W1_ZVS_184EM
  • 入力タイプ
    AC
  • 出力電流 (最大)
    3.75 A
  • 対象アプリケーション
    Home Appliances
  • 認定
    Consumer
  • 電源電圧 範囲
    90 V～264 V
推奨
OPN
REF45W1ZVS184EMTOBO2
製品ステータス active and preferred
インフィニオン パッケージ N/A
パッケージ名 N/A
梱包サイズ 1
梱包形態 CONTAINER
MSL (湿度感受性レベル) NA
防湿梱包 NON DRY
鉛フリー No
ハロゲンフリー No
RoHS対応 No
Infineon stock last updated:
 個. 在庫あり

製品ステータス
Active
インフィニオン パッケージ N/A
パッケージ名 -
梱包サイズ 1
梱包形態 CONTAINER
MSL (湿度感受性レベル) NA
防湿梱包 NON DRY
鉛フリー
ハロゲンフリー
RoHS準拠
個.
在庫あり

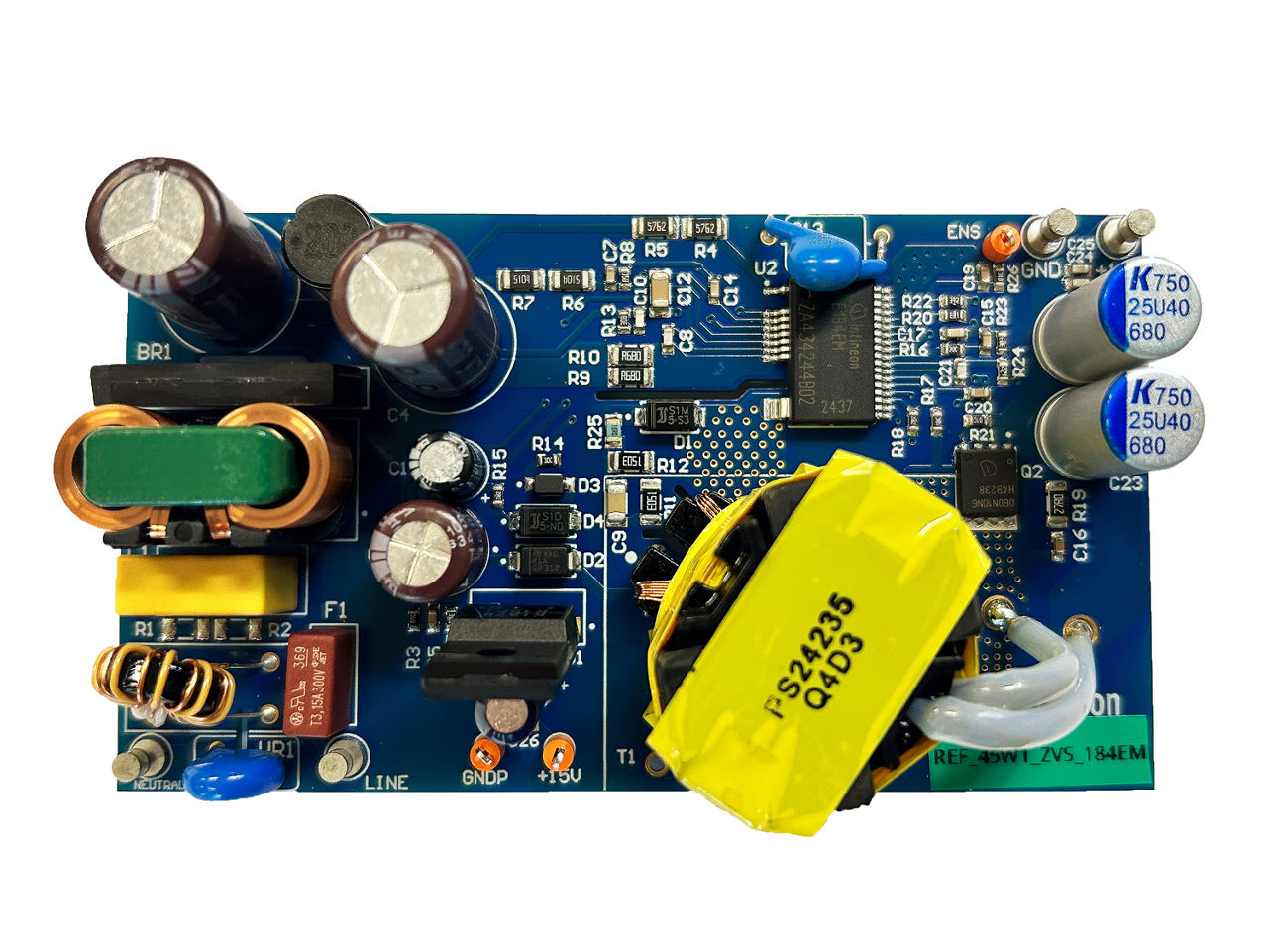

REF_45W1_ZVS_184EM is a 45 W auxiliary power supply reference design based on Infineon’s latest CoolSET™ SiP ICE184EM configured in a flyback topology.

特長

  • Universal input 90~264 VAC
  • Output 1: 12 V/3.75 A
  • Output 2: 15 V/0.15 A
  • > 92% full-load efficiency at 230 VAC
  • Secondary ENS control LDO at primary side

利点

  • Multi-output support for IPM gate driver
  • Multi-output support for relay and MCU
  • Multi-output support for biasing needs
  • High efficiency design with SR
  • Low standby power consumption
  • Ability to turn off LDO at primary side
  • High reliability and robust operation

List of Components:
