REF_40VDC_1.5KW_SAW

40 V saw BLDC motor drive system solution for outdoor power equipment (OPE) rated up to 1.5 kW with sensorless FOC floating point firmware
Application note

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

REF_40VDC_1.5KW_SAW
REF_40VDC_1.5KW_SAW
Application note

製品仕様情報

  • Pout (最大)
    1.5 kW
  • コンフィギュレーション
    1EDL8011, IQFH61N06NM5, IRS2011SPBF, ISC015N06NM5LF2, PSC3M5EDLGQ1
  • サブアプリケーション
    Motor Control & Drives
  • トポロジー
    3-Phase Motor
  • ファミリー
    Motor Driver
  • ボードタイプ
    Reference Board
  • ボード名
    REF_40VDC_1.5KW_SAW
  • 入力タイプ
    DC
  • 出力電流 (最大)
    25 A
  • 周波数 (最大)
    20 kHz
  • 対象アプリケーション
    Motor Control
  • 認定
    Consumer
  • 説明
    40 V, 1.5 kW reference board for outdoor power tool applications
  • 電源電圧 (最大)
    40 V
OPN
REF40VDC15KWSAWTOBO1
製品ステータス on request
インフィニオン パッケージ --
パッケージ名 N/A
梱包サイズ 1
梱包形態 CONTAINER
MSL (湿度感受性レベル) N/A
防湿梱包 NON DRY
鉛フリー No
ハロゲンフリー No
RoHS対応 Yes
Infineon stock last updated:

製品ステータス on request
インフィニオン パッケージ --
パッケージ名 -
梱包サイズ 1
梱包形態 CONTAINER
MSL (湿度感受性レベル) -
防湿梱包 NON DRY
鉛フリー
ハロゲンフリー
RoHS準拠

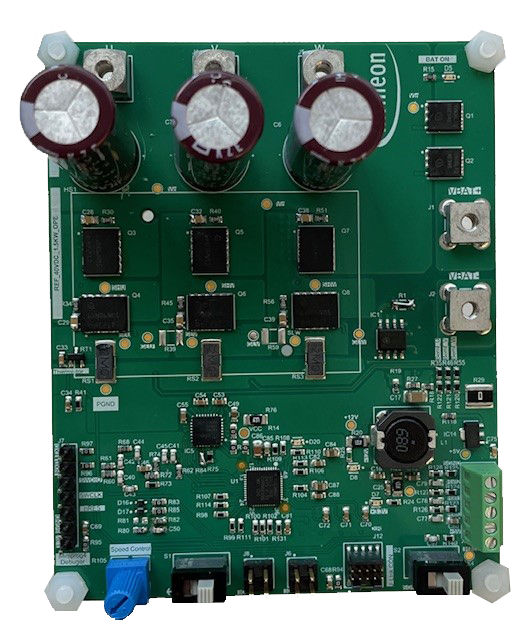

Three-phase brushless DC motor drive powered designed for a 36 to 40 V battery pack capable of driving loads up to 1.5 kW and 25 Arms phase current. The control firmware uses advanced floating point sensorless field oriented control operating on Infineon's PSoC-C3 optimized for motor control applications. The board is optimized for thermal management and power density using OptiMOSTM 5 power devices.

特長

  • Superior thermal resistance
  • Floating point sensorless FOC control
  • Supports alternative control schemes
  • On board speed and direction controls
  • On board braking control
  • Supports motor control workbench tool

利点

  • High efficiency (98% at full load)
  • Optimized thermal management
  • Full range of system protection
