REF_36V_220W_SLFOC

A highly configurable solution for battery-powered wheel drive application with IMD701A and BSC155N06ND
Application note

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

REF_36V_220W_SLFOC
REF_36V_220W_SLFOC
Application note

製品仕様情報

  • Pout 範囲
    0 W～220 W
  • コンフィギュレーション
    BSC155N06ND; IMD701A-Q064X128-AA; TLE9251VLE
  • サブアプリケーション
    Motor Control & Drives
  • トポロジー
    3-Phase Motor with sensorless FOC
  • ボードタイプ
    Reference Board
  • 入力タイプ
    DC
  • 出力電流 範囲
    0 A～5 A
  • 周波数 範囲
    20 kHz～20 kHz
  • 対象アプリケーション
    Robotics
  • 認定
    Consumer
  • 電源電圧 範囲
    12 V～50 V
推奨
OPN
REF36V220WSLFOCTOBO1
製品ステータス active and preferred
インフィニオン パッケージ --
パッケージ名 N/A
梱包サイズ 1
梱包形態 CONTAINER
MSL (湿度感受性レベル) N/A
防湿梱包 NON DRY
鉛フリー No
ハロゲンフリー No
RoHS対応 Yes
Infineon stock last updated:

製品ステータス
Active
インフィニオン パッケージ --
パッケージ名 -
梱包サイズ 1
梱包形態 CONTAINER
MSL (湿度感受性レベル) -
防湿梱包 NON DRY
鉛フリー
ハロゲンフリー
RoHS準拠

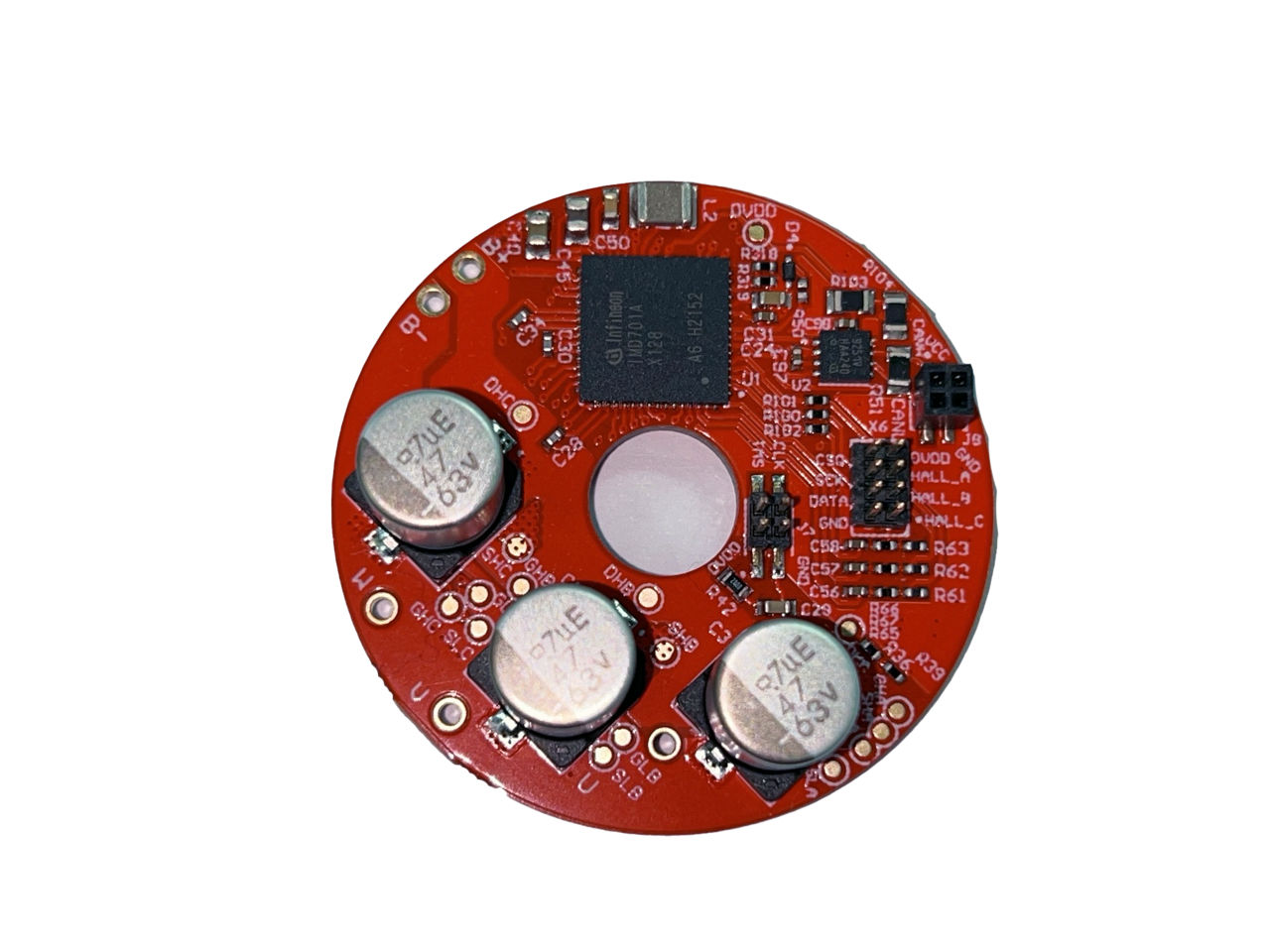

Configurable solution for battery-powered robotic wheel drives. It features the MOTIX™ IMD701A, a motor control IC that combines an XMC1404 MCU with the MOTIX™ 6EDL7141 three-phase gate driver. The addition of the BSC155N06ND from the OptiMOS™ family, which incorporates dual N-channel power MOSFETs in a SuperSO8 package, nearly doubles power density. These components enable a compact, 40 mm diameter board design. For questions or board request, please contact us here.
