REF-35W ADAPTER
生産終了
生産終了

REF-35W ADAPTER

生産終了
代替品を表示

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

REF-35W ADAPTER
REF-35W ADAPTER
代替品を表示


製品仕様情報

  • Pout
    35 W
  • トポロジー
    Flyback
  • ファミリー
    Diode (Si, SiC), MOSFET, Power Controller (PWM, PFC)
  • ボードタイプ
    Reference Board
  • 入力タイプ
    DC, AC
  • 出力電圧
    19 V
  • 出力電流
    1.84 A
  • 実装
    SMD
  • 対象アプリケーション
    Power Supplies
  • 製品名
    Reference Board REF-35W ADAPTER
  • 認定
    Consumer
  • 電源電圧 範囲
    90 V～264 V

OPN
REF35WADAPTERTOBO1
製品ステータス discontinued
インフィニオン パッケージ --
パッケージ名 N/A
梱包サイズ 1
梱包形態 CONTAINER
MSL (湿度感受性レベル) N/A
防湿梱包 NON DRY
鉛フリー No
ハロゲンフリー No
RoHS対応 No
代替品を表示

製品ステータス discontinued
インフィニオン パッケージ --
パッケージ名 -
梱包サイズ 1
梱包形態 CONTAINER
MSL (湿度感受性レベル) -
防湿梱包 NON DRY
鉛フリー
ハロゲンフリー
RoHS準拠
代替品を表示

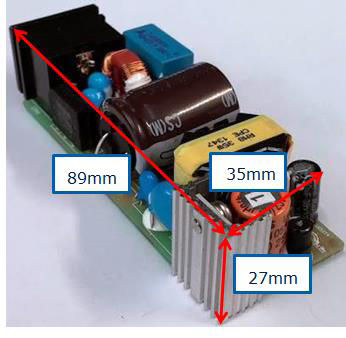

35W Brick Adapter Reference BoardThis is a 35W 19.0V/1.84A USB adapter reference design using Quasiresonnant PWM IC ICE2QS03G , CoolMOS™ IPD60R600P6 (DPAK), small signal low voltage MOSFET 2N7002 *2, and High Speed Switching Diode BAS21-03W in a short brick form factor with peak power of 45W for 2 msec.

特長

  • Implemented 45W peak for 2msec (no V out dipping)
  • AC ON/OFF Overshoot : 1% of nominal V out
  • Efficiency > 87% @ Vin=100V @ Full Load with 0.11Ω cable
  • Input Standby power <100mW @ no load

利点

  • Short Brick adapter enable portability and storage
  • Introduce DPAK into adapter design

アプリケーション
