REF-1EDC20I12MHDPV2

終息

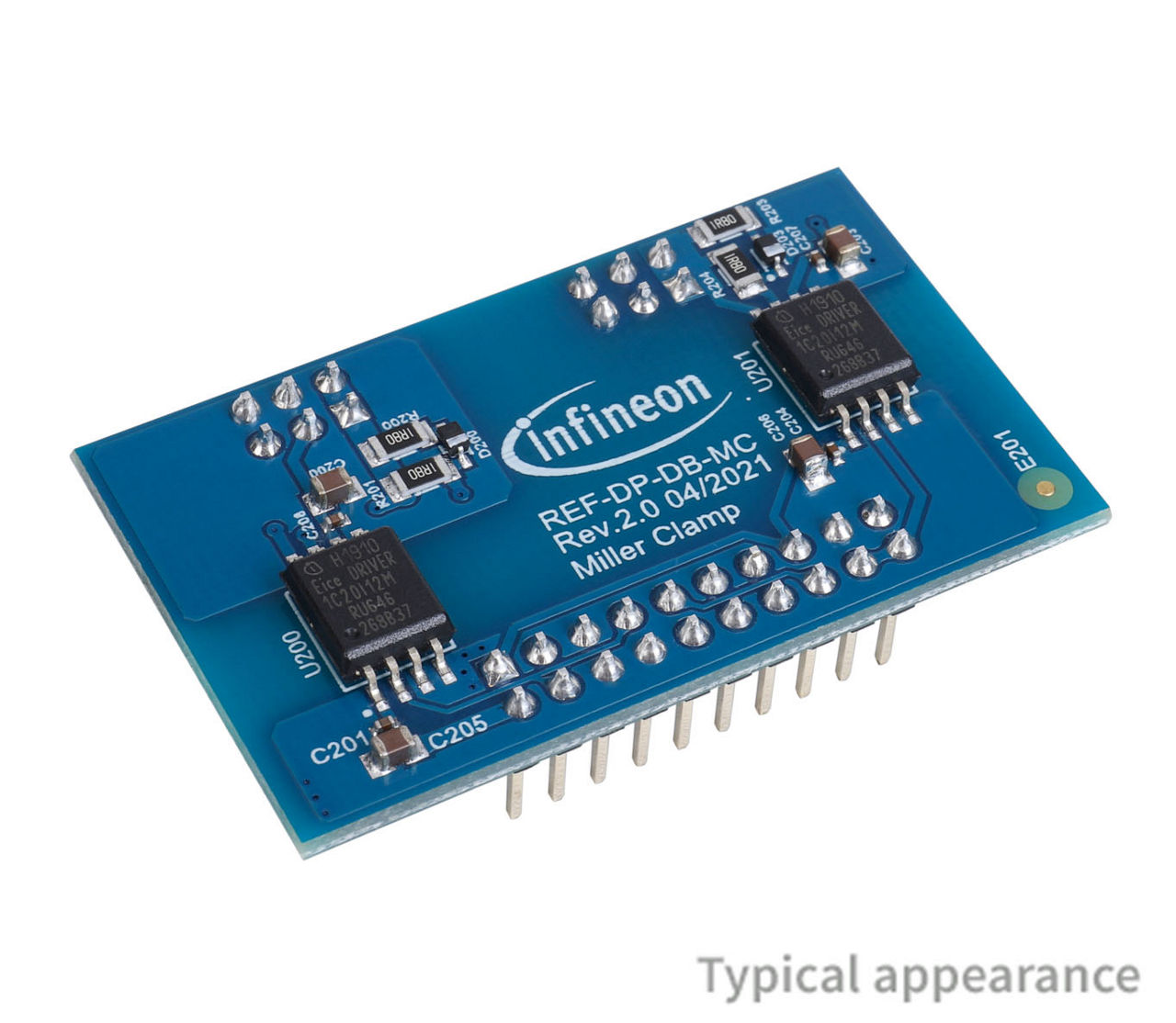

Miller clamp function board for discrete Power Semiconductors in TO-247 3-/4-pin evaluation platform
ユーザーマニュアル

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

REF-1EDC20I12MHDPV2
REF-1EDC20I12MHDPV2
ユーザーマニュアル

製品詳細

  • Topology
    Half Bridge
  • Family
    IGBT Discrete
  • Input Type
    DC
  • Dimensions
    48x29x20
  • Product Name
    REF-1EDC20I12MHDPV2
OPN
REF1EDC20I12MHDPV2TOBO1
製品ステータス discontinued
インフィニオンパッケージ --
パッケージ名 N/A
包装サイズ 1
包装形態 BLISTER TRAY
水分レベル N/A
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー No
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス discontinued
インフィニオンパッケージ --
パッケージ名 -
包装サイズ 1
包装形態 BLISTER TRAY
水分レベル -
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
The first card features the EiceDRIVER™ 1EDC Compact 1EDC60H12AH with an integrated active Miller clamp, while the second card includes the EiceDRIVER™ 1EDC Compact 1EDC60H12AH for a bipolar supply. The platform including EiceDRIVER™ gate driver IC demonstrates driving options of discrete power semiconductors in TO247 3-pin and 4-pin, designed for future expansion, with a maximum voltage of 800 V and maximum pulsed current of 130 A.

機能

  • Vcc from -5 V to +20 V
  • Vcc1 supply fixed at +5 V
  • Gate connect. via SMA-BNC connector
  • Current meas. via opt. coaxialshunt
  • Optimized commutation loop
  • External load inductor connection
  • Optimized heatsink design
  • For testing at various temperatures

利点

  • Customer can use the drivecard layout as a reference for their own designs
  • Possible to benchmark all TO-247 3-pin and 4-pin packages (independent from base material technology or manufacturer)
  • A modular approach of the motherboard allows future extensions of the platform

用途
